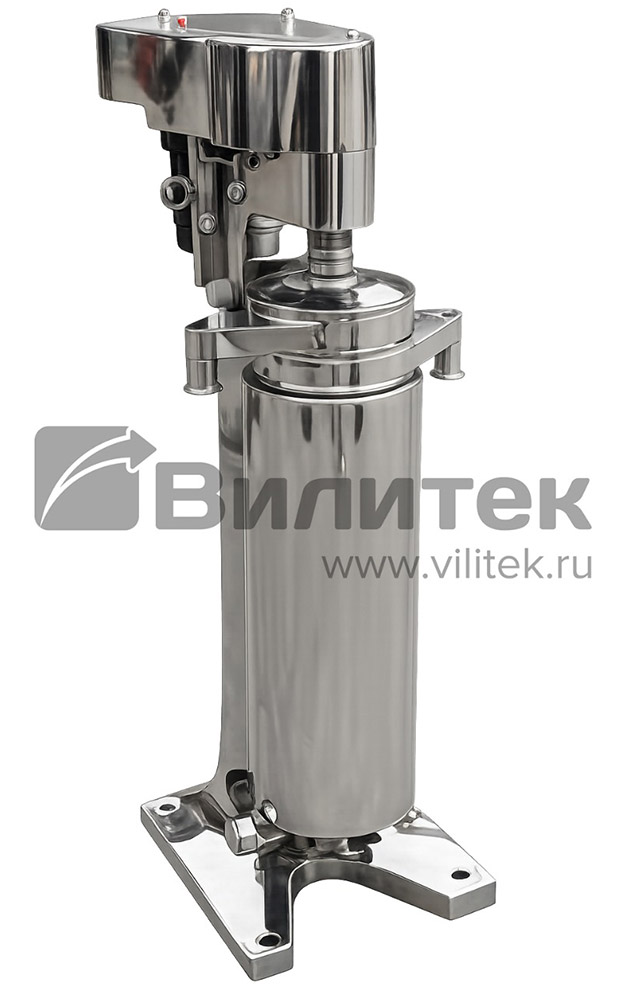

Высокоскоростная проточная центрифуга «жидкость-жидкость-твердая фаза» серии VTF

Высокоскоростная проточная центрифуга «жидкость-жидкость-твердая фаза» серии VTFСерия VTF — центрифуга для жидкостей, предназначенная для разделения двух несмешивающихся жидких фаз разной плотности. При наличии твердой фазы частицы дополнительно осаждаются на стенке барабана, поэтому серия VTF может использоваться в схемах «жидкость–жидкость» и «жидкость–жидкость–твердая фаза».

Смесь подается снизу в трубчатый барабан. В центробежном поле тяжелая и легкая жидкие фазы быстро разделяются по плотности. Разделительное кольцо направляет фазы к отдельным выходам, а твердый осадок остается внутри барабана, что позволяет использовать данную серию центрифуг как сепаратор для эмульсий.

Если основная задача — удаление твердых частиц и осветление одной жидкой фазы, оптимальна серия VTQ. Для испытаний, подбора режима и малых партий подходит модель VTF-45.

Области применения

  • разделение эмульсий в химической, пищевой и фармацевтической промышленности;
  • разделение масел, экстрактов, органических и водных фаз;
  • очистка жидких продуктов от тонкого осадка;
  • обработка биологических жидкостей и ферментационных сред;
  • переработка животных и растительных жидких продуктов;
  • разделение жидких технологических потоков с малым содержанием твердых включений;
  • подготовка продукта перед фильтрацией, сушкой, экстракцией или фасовкой.

Особенности и преимущества

  • Сепаратор для эмульсий VTF разделяет две жидкие фазы разной плотности и одновременно задерживает твердые включения в барабане.
  • Центрифуга для эмульсий подходит для низких концентраций взвешенных частиц, в том числе менее 2%.
  • Оборудование работает с мелкими частицами от 1 до 0,1 мкм.
  • Высокая скорость вращения обеспечивает фактор разделения до 13 400–19 800 g.
  • Раздельный вывод легкой и тяжелой фаз повышает удобство сбора продукта.
  • Компактные размеры позволяют использовать VTF как замену части фильтровальных и мембранных систем, когда требуется высокая интенсивность разделения.
  • Барабан формирует плотный осадок, который удаляется после остановки.
  • Возможны исполнения со стандартным шкафом управления или рамной компоновкой с PLC.


Конструктивные исполнения

Проточные центрифуги серии VTF могут быть адаптированы под особенности технологического процесса и обслуживания оборудования на вашем производстве. Мы предлагаем несколько конструктивных исполнений, различающихся способом доступа к барабану и удобством его извлечения.

Код

Конструкция

Описание

OP

Открытая

Исполнение с открывающейся передней дверью для удобного доступа к барабану. Подходит для процессов, где барабан требуется регулярно извлекать для очистки и обслуживания. Блокировка двери повышает безопасность эксплуатации.

Открытая конструкция высокоскоростной проточной центрифуги VTF (исполнение OP)

SW

Поворотная

Корпус центрифуги может переводиться в горизонтальное положение, что облегчает извлечение барабана и его установку на держатель. Рекомендуется при частом обслуживании и необходимости снизить нагрузку на оператора.

Поворотная конструкция высокоскоростной проточной центрифуги VTF (исполнение SW)

ST

Стандартная

Компактное исполнение для типовых технологических процессов, где барабан не требуется часто извлекать. Оптимально, если приоритетом являются простота конструкции, надежность и минимальные габариты.

Стандартная конструкция высокоскоростной проточной центрифуги VTF (исполнение ST)



Опции, доступные для проточных центрифуг серии VTF

Код

Описание опции

M304

Контактные части из нержавеющей стали AISI 304.
Подходят для работы с широким спектром технологических жидкостей. Контактные поверхности выполняются полированными.

M316L

Контактные части из нержавеющей стали AISI 316L.
Данное исполнение применяется при повышенных требованиях к коррозионной стойкости оборудования, в том числе в фармацевтических, биотехнологических, пищевых и химических процессах.

MD

Контактные части из дуплексной нержавеющей стали.
Исполнение предназначено для работы со средами, для которых требуется повышенная коррозионная стойкость контактных поверхностей.

EX

Взрывозащищенное исполнение.
Применяется при работе с легковоспламеняющимися жидкостями, растворителями, спиртосодержащими и другими горючими средами. В зависимости от требований к процессу центрифуга может комплектоваться взрывозащищенными двигателем и шкафом управления, а также портом для подачи азота. Конкретная комплектация определяется по условиям эксплуатации.

CJ

Охлаждающая рубашка.
Позволяет снижать и поддерживать температуру рабочей зоны центрифуги. Применяется для биологических, термочувствительных и других материалов, свойства которых могут изменяться при нагреве в процессе разделения.

HJ

Нагревательная рубашка.
Позволяет поддерживать повышенную температуру рабочей зоны центрифуги. Применяется при работе с маслами, вязкими жидкостями и другими продуктами, для которых нагрев способствует эффективному процессу разделения.

SI

Комплект электрооборудования Siemens.
Центрифуга комплектуется двигателем, частотным преобразователем и сенсорной панелью Siemens. Опция подходит для производств, где предусмотрены требования к применению компонентов Siemens.



Технические характеристики

Модель

VTF-75

VTF-105

Скорость вращения барабана, об/мин

19000

16300

Фактор разделения, g

15700

15620

Объем барабана, л

2,2

6

Мощность двигателя, кВт

1,5

2,2

Габаритные размеры (ШxГxВ), мм

760x450x1120

840x500x1600



Модель

VTF-125

VTF-150

Скорость вращения барабана, об/мин

15000

14000

Фактор разделения, g

15750

15700

Объем барабана, л

8

10

Мощность двигателя, кВт

3

3

Габаритные размеры (ШxГxВ), мм

900x550x1600

1020x600x1600



Для выбора сепаратора VTF нужно знать плотности и соотношение фаз, вязкость, температуру, наличие твердых частиц и требования к материалам. Инженеры Вилитек помогут проверить применимость VTF к вашей смеси, выбрать модель, конструкцию, материал контактных частей, тип управления и дополнительные опции.
