Энергосберегающие струйные мельницы

Термобарические струйные мельницы серии LNSEТермобарические энергосберегающие струйные мельницы – это самая новая разработка в области струйного измельчения, основанная на изменении параметров потока в процессе адиабатического истечения струи. В мельницах данного типа большая часть энергии сжатого газа расходуется непосредственно на измельчение материала, эффективность выше на 30% в сравнении с классическими струйными мельницами.  Отличительной особенностью является то, что для измельчения используется не только энергия, запасенная в газе благодаря его сжатию, но и энергия, обусловленная нагревом газа в процессе сжатия.

Термобарические струйные мельницы обладают следующими преимуществами:

  1. Высокая энергетическая эффективность. При работе классических мельниц сжатый воздух, нагретый в процессе сжатия охлаждается осушителем рефрижераторного типа и также, в зависимости от типа и количества ступеней компрессора, промежуточным холодильником компрессора. В термобарических струйных мельницах горячий воздух от компрессора направляется непосредственно в блок измельчения или может дополнительно нагреваться специальным подогревателем.
  2. Лучшее измельчение материалов и минералов со слоистой структурой, таких как тальк, волластонит и т.д. за счет разрушения в следствии теплового расширения.
  3. Возможность сушки в процессе измельчения.


Технические характеристики термобарических струйных мельниц

Модель

LNSE-V36

LNSE-V60

LNSE-V120

LNSE-V240

Расход сжатого воздуха, м3/мин

6

10

20

40

Давление сжатого воздуха, МПа

0,3 - 0,4

0,3 - 0,4

0,3 - 0,4

0,3 - 0,4

Максимальный размер частиц
на входе, мм

3

3

3

3

Размер фракции получаемого продукта (настраивается), мкм

1 - 100

1 - 100

1 - 100

1 - 100

Производительность, кг/ч

10 – 60*

20 – 100*

40 – 200*

60 – 400*

Потребляемая мощность, кВт

44

56

114

205

*Значение может отличаться как в большую, так и в меньшую сторону в зависимости от характеристик материала и требует уточнения производительности для каждой конкретной задачи по помолу.

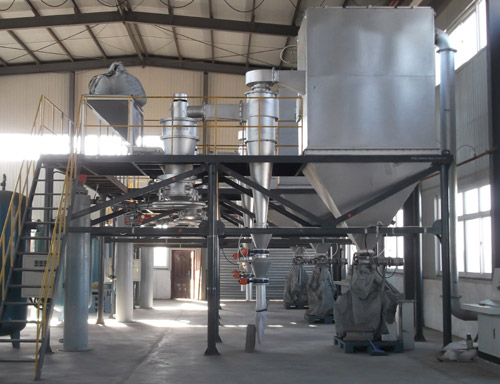

Фотографии термобарической струйной мельницы серии LNSE-V

Фотографии термобарической струйной мельницы серии LNSE

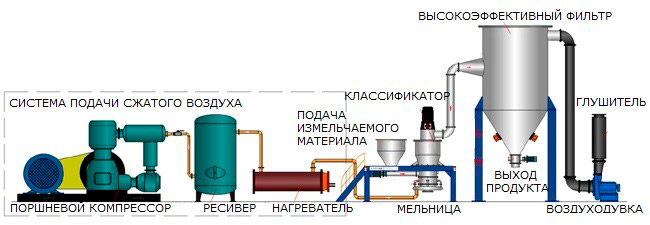

Схема комплекса термобарической струйной мельницы серии LNSE-V

Схема комплекса термобарической струйной мельницы серии LNSE
