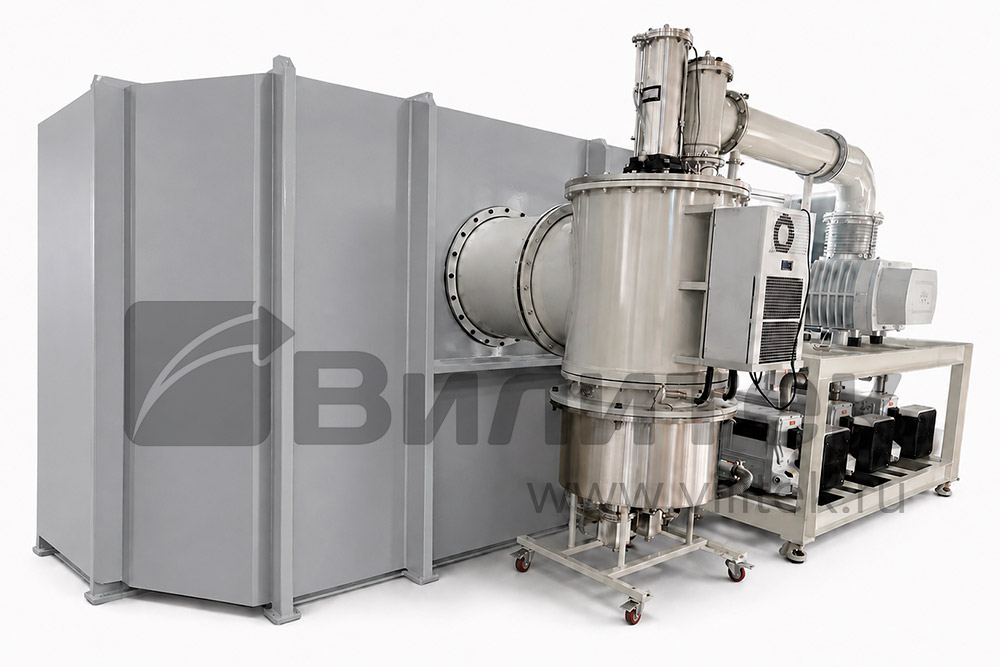

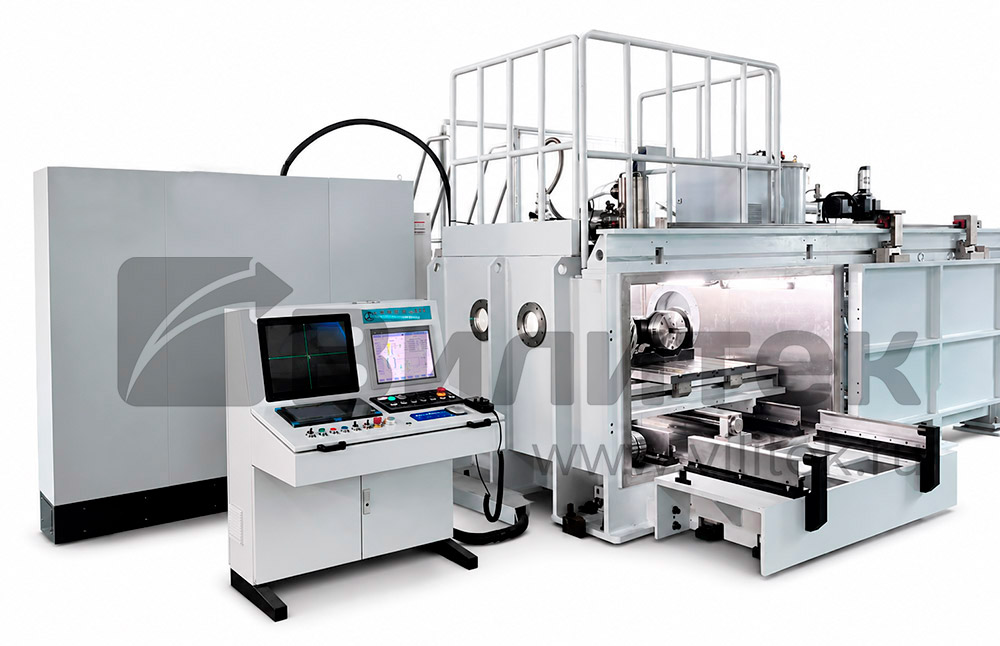

Установки для вакуумной электронно-лучевой сварки

Установка электронно-лучевой сварки предназначена для получения высококачественных сварных соединений электронным лучом в контролируемой вакуумной среде.

Такое оборудование для электронно-лучевой сварки востребовано в авиационно-космической отрасли, энергетике, приборостроении, медицине, электронной промышленности и научных исследованиях.

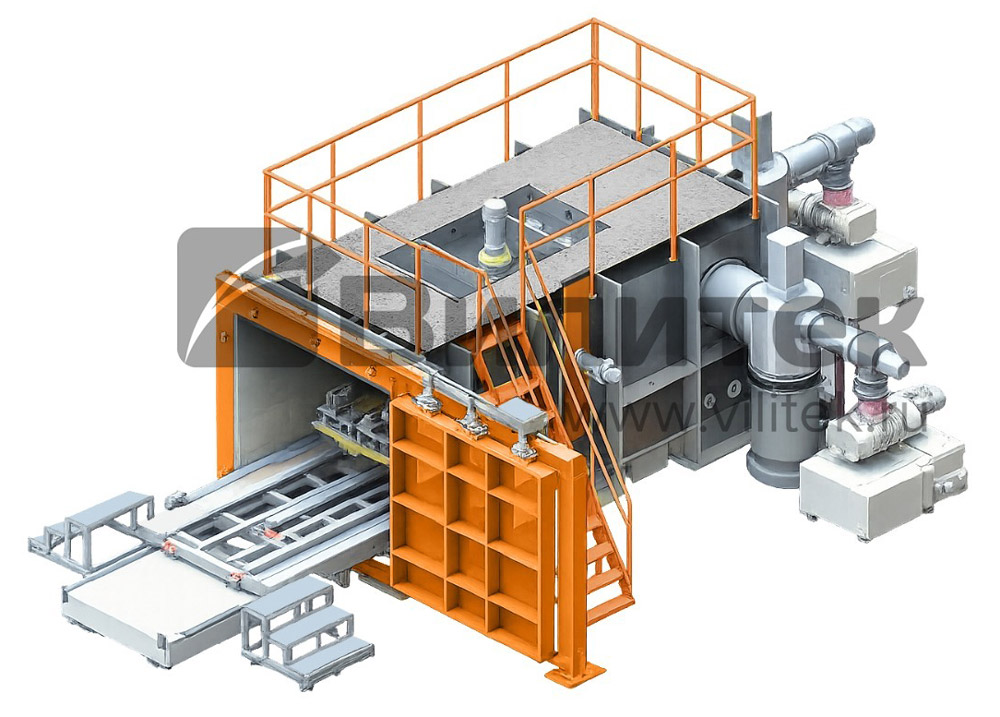

Установка электронно-лучевой сварки VBOX EBW 1000

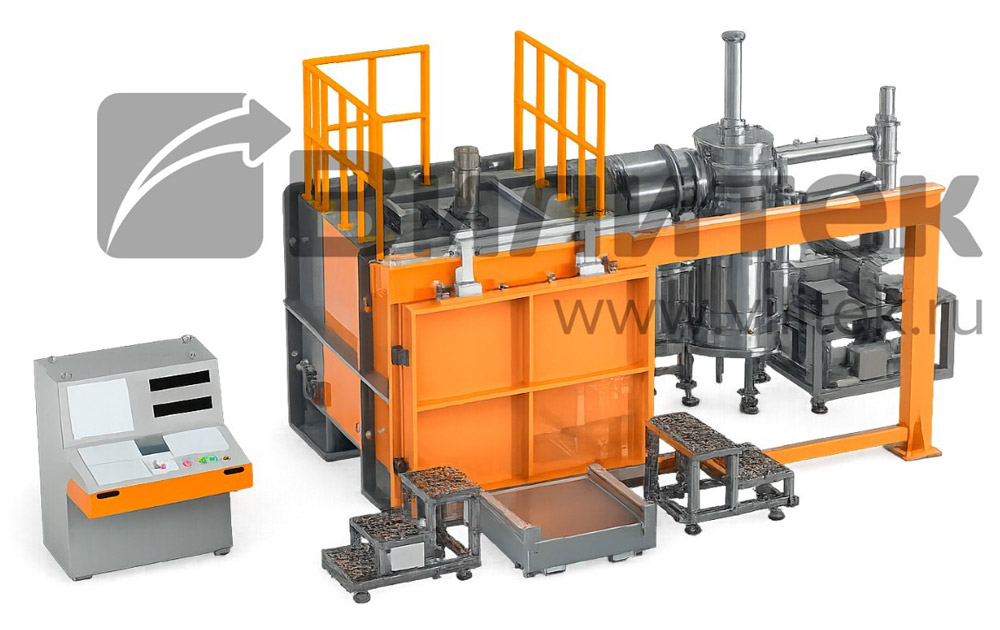

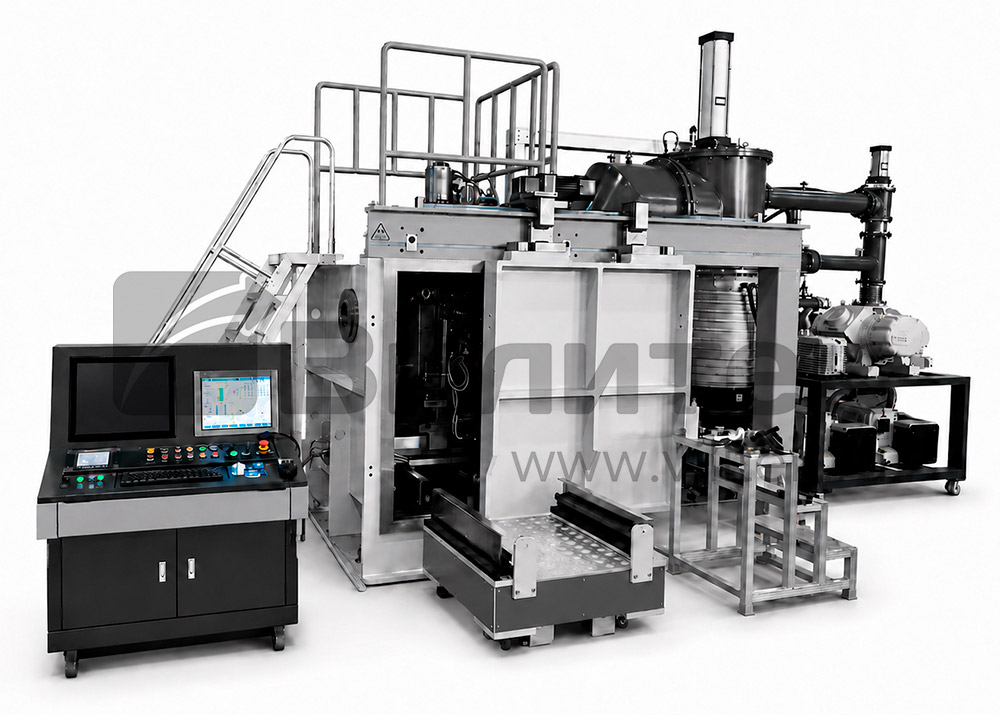

 Установка электронно-лучевой сварки VBOX EBW 3000
Установка электронно-лучевой сварки
VBOX EBW 1000
 Установка электронно-лучевой сварки
VBOX EBW 3000


Принцип электронно-лучевой сварки

Электронно-лучевая сварка выполняется электронным лучом в вакууме. При воздействии луча на поверхность свариваемых изделий кинетическая энергия электронов преобразуется в тепловую, обеспечивая интенсивный локальный нагрев, плавление и частичное испарение металла. Происходит переход от теплопроводящего механизма к сварке с глубоким проплавлением, что позволяет получать узкие и глубокие швы с высокой стабильностью процесса. В зоне воздействия формируется канал проплавления, за счет чего реализуется процесс глубокого провара.

При перемещении электронного луча относительно изделия расплавленный металл перераспределяется в хвостовую часть сварочной ванны, а по мере охлаждения и затвердевания формируется сварной шов. Электронно-лучевая сварка в вакууме эффективна для материалов и изделий, требующих высокой чистоты процесса и точного контроля.

Преимущества электронно-лучевой сварки в вакуумной камере

  • большая глубина проплавления при малой ширине шва;
  • высокая скорость сварки;
  • малая зона термического влияния и минимальные деформации изделия;
  • высокое качество сварного соединения и чистота шва;
  • хорошая воспроизводимость технологического процесса;
  • возможность сварки разнообразных материалов;
  • выполнение сварки в вакуумной камере при рабочем вакууме, обеспечивающем стабильность электронного луча и высокое качество соединения.

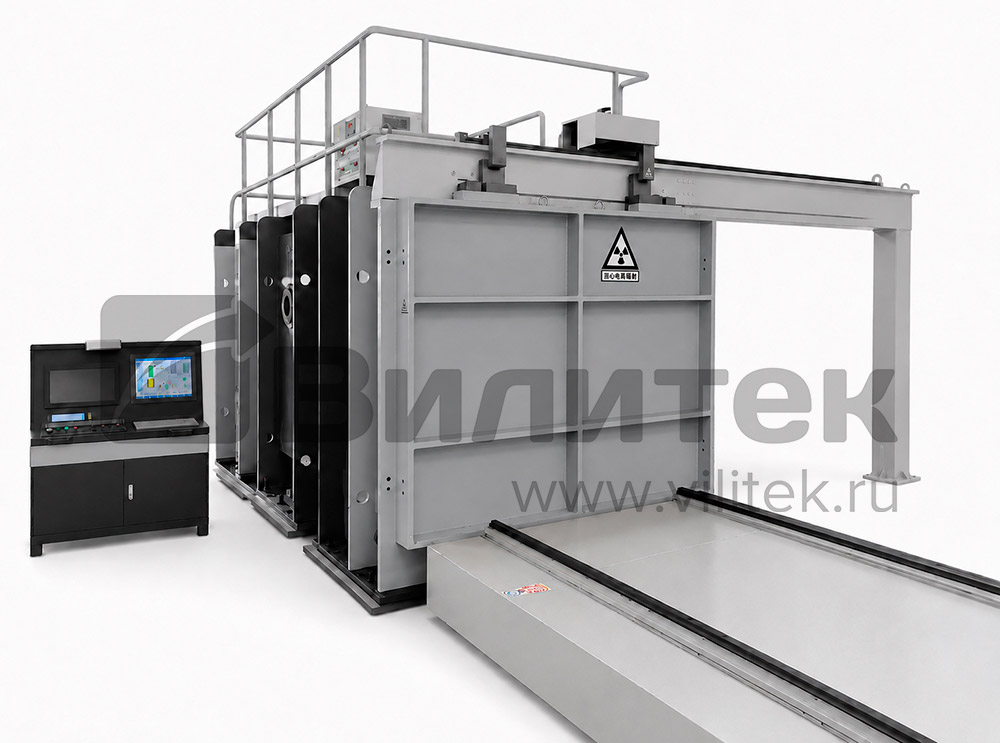

Установка электронно-лучевой сварки VBOX EBW 6000

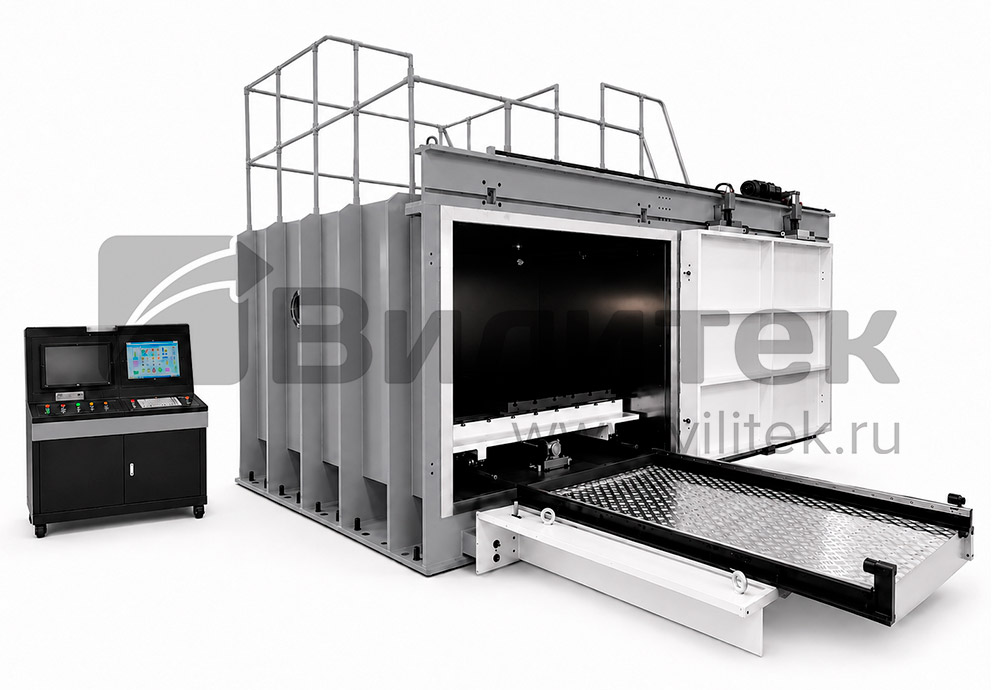

 Установка электронно-лучевой сварки VBOX EBW 9000
Установка электронно-лучевой сварки
VBOX EBW 6000
 Установка электронно-лучевой сварки
VBOX EBW 9000


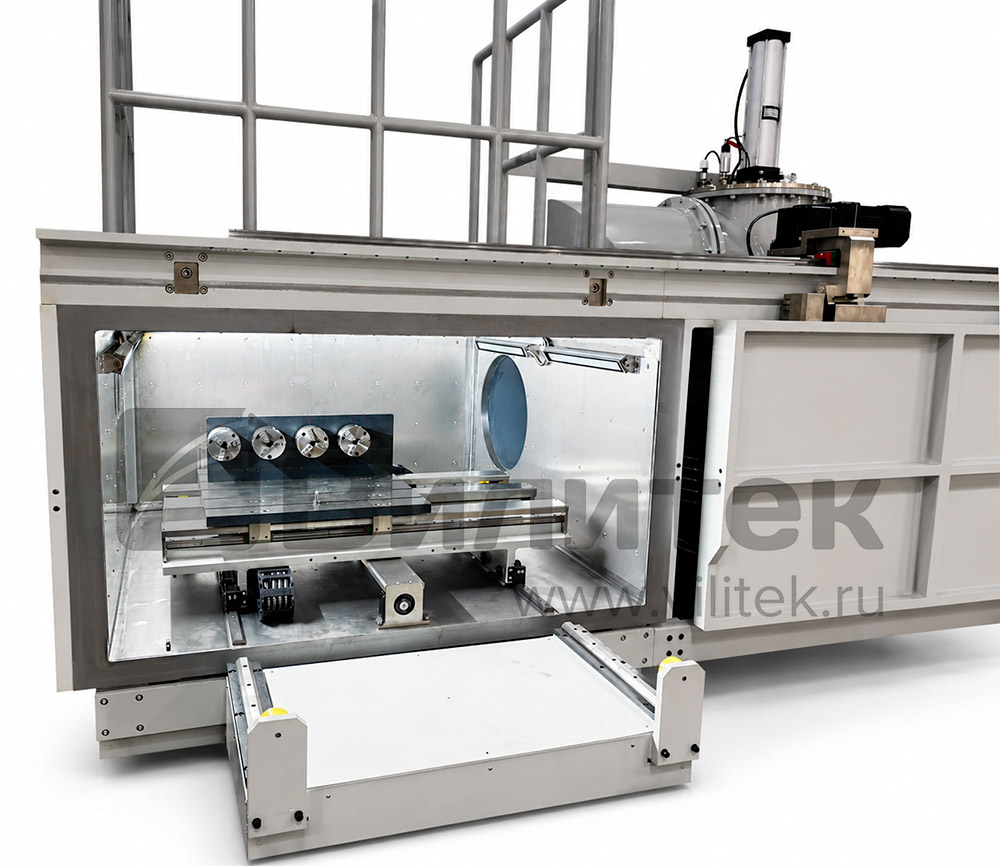

Состав установки вакуумной электронно-лучевой сварки

  • электронная пушка с катодом прямого накала;
  • высокостабильный высоковольтный источник питания;
  • соосное лучу видеонаблюдение, система наблюдения в отраженных электронах;
  • вакуумная камера;
  • вакуумная система;
  • стол для перемещения деталей и система перемещения;
  • система управления;
  • технологическая оснастка и вспомогательные устройства.

Варианты исполнения электронно-лучевой пушки

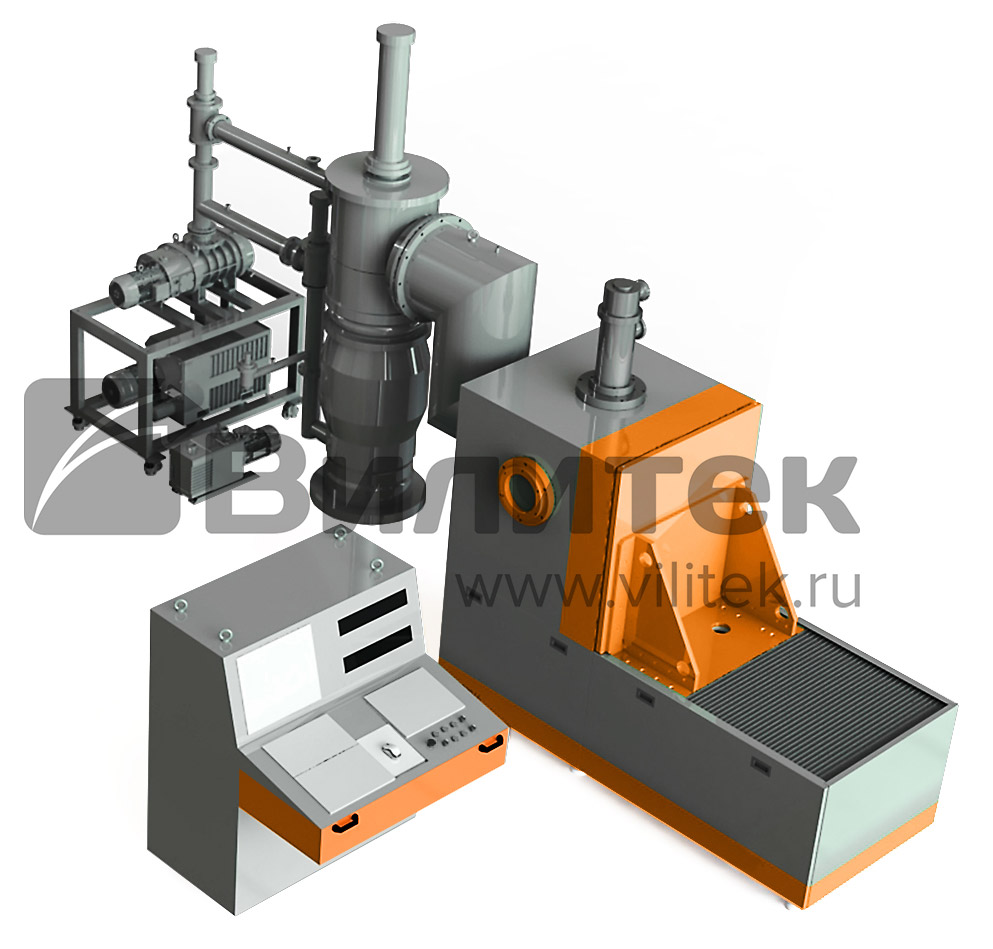

Подвижная электронная пушка

Установка может оснащаться системой перемещения электронной пушки в автоматическом или ручном исполнении. Максимальное расстояние перемещения пушки — до 2 м, максимальная скорость перемещения — до 600 мм/мин.

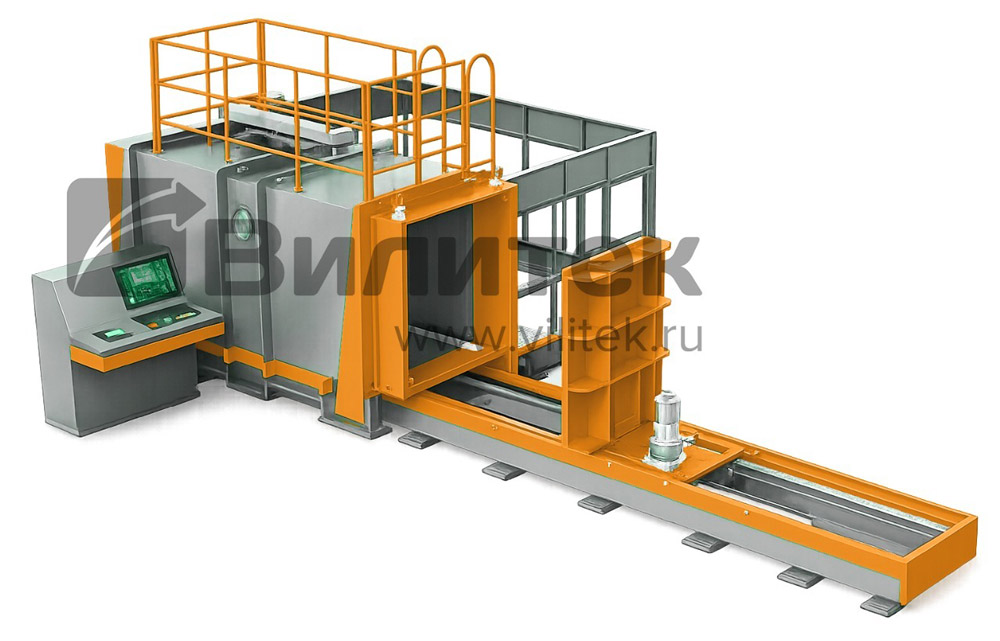

Боковая электронная пушка

На боковой стороне вакуумной камеры может быть установлена боковая электронная пушка. Такое исполнение обеспечивает выполнение горизонтальной сварки и позволяет сократить количество циклов разгерметизации рабочего объема вакуумной камеры.

Сдвоенная или многопушечная система

Вакуумная камера может оснащаться двумя электронными пушками или многопушечной системой. Одновременная сварка с двух сторон повышает производительность процесса и снижает деформации свариваемого изделия.


Исполнение и состав установки для электронно-лучевой сварки в вакууме могут быть изменены под техническое задание Заказчика


Технические характеристики

Параметр

Значение

VBOX EBW 1000

VBOX EBW 3000

VBOX EBW 6000

VBOX EBW 9000

Мощность пушки

7 кВт / 17 кВт / 30 кВт

Размер вакуумной камеры (В × Ш × Г), мм

1000 × 1000 × 1000

1200 × 1300 × 2500

1300 × 1500 × 3600

1800 x 3000 x 7000

Ускоряющее напряжение, кВ

70 / 85 / 150

Максимальный ток луча, мА

100–200

200

Точность регулирования тока луча, мА

0,1

Угол отклонения луча

±7°

Тип катода

Прямого накала

Рабочий вакуум, Па

5 × 10⁻2

Предельный вакуум, Па

5 × 10⁻3

Время откачки до рабочего вакуума, мин

10

10 – 15

20 – 25

Состав насосной группы

Механический насос / диффузионный насос / другое

Количество управляемых осей

4

Размер рабочего стола, мм

500 × 400

600 × 1000

1500 × 500

3000 x 1500

Ход по осям X / Y, мм

400 / 500

600 / 1200

1800 /700

3600 x 1200

Скорость перемещения по осям X / Y, мм/с

0,1–50

Диаметр патрона вращателя, мм

40–300

Скорость вращения, об/мин

0,1–60

Угол поворота / наклона

0–90° / 0–135°

Максимальная нагрузка, кг

300

1000 / 2000

2000 / 3000

Система охлаждения

Встроенная замкнутая система циркуляционного водяного охлаждения

Пневматическая система

Встроенная

Электропитание

Трехфазный переменный ток, 380 В, 50(60) Гц

Масса оборудования, кг

3500

6500

8300

12000

Опции

Мощность электронно-лучевой пушки, кВт

< 60

Многостанционность

6 или 10 позиций

Система подачи проволоки диаметром, мм

0,5–2,0


Чтобы уточнить цены на установки электронно-лучевой сварки и подобрать оптимальное оборудование обратитесь к инженерам компании Вилитек.
