Сухие комнаты VDRY для производства аккумуляторов

Сухие комнаты VDRY для производства аккумуляторовПри лабораторном производстве аккумуляторов для работы с влагочувствительными материалами обычно достаточно перчаточных боксов. Однако при переходе к пилотному или серийному производству использование боксов становится неудобным из-за ограниченного рабочего объема, сложности перемещения материалов и низкой производительности.

В таких случаях применяются сухие комнаты (Dry Room) — герметичные помещения с системой глубокой осушки воздуха, обеспечивающие стабильную низкую точку росы во всем рабочем объеме помещения.

Сухие комнаты применяются для производства литий-ионных аккумуляторов и аккумуляторных батарей при следующих операциях:

  • сборка аккумуляторных ячеек форматов coin, pouch, cylindrical и prismatic;
  • дозирование электролита и герметизация ячеек;
  • работа с электролитом, литиевыми солями, электродами и другими влагочувствительными материалами;
  • изготовление литий-ионных аккумуляторов;
  • хранение электродов, сепараторов, электролита и компонентов аккумуляторных ячеек.

Принцип работы и конструкция dry room

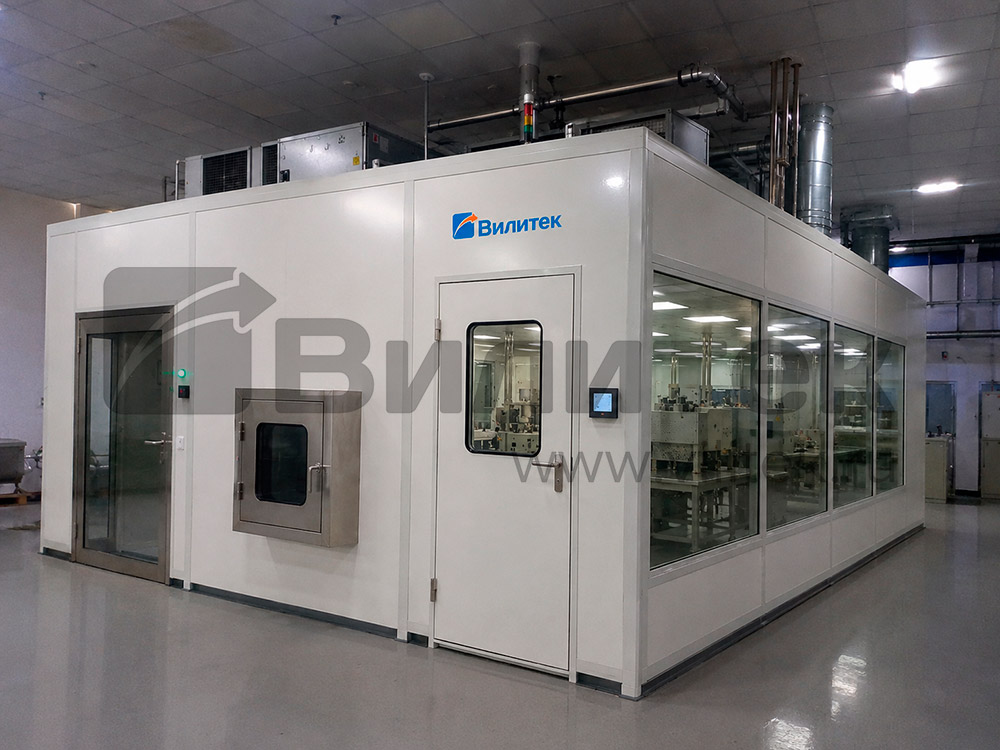

Сухая комната VDRY представляет собой герметичное модульное помещение с системой глубокой осушки и рециркуляции воздуха, предназначенное для поддержания стабильной низкой точки росы при производстве аккумуляторов.

Воздух внутри сухой комнаты (dry room) непрерывно циркулирует через систему подготовки воздуха, включающую охлаждение, осушение и последующую подачу осушенного воздуха обратно в помещение. За счет постоянной рециркуляции поддерживается стабильная низкая точка росы во всем рабочем объеме сухой комнаты.

В состав системы подготовки воздуха входят:

  • роторный адсорбционный осушитель;
  • холодильный модуль;
  • система регенерации осушителя;
  • система подогрева воздуха;
  • система воздуховодов и рециркуляции;
  • система фильтрации воздуха;
  • автоматическая система управления и мониторинга параметров среды.

Для уменьшения поступления влажного воздуха извне внутри сухой комнаты может поддерживаться небольшой положительный перепад давления относительно соседних помещений.

Помещение формируется из модульных герметичных панелей толщиной 75–100 мм с герметизацией стыков. Внутри сухой комнаты могут размещаться технологические линии, рабочие места операторов и оборудование для производства аккумуляторов.

В стандартном исполнении сухая комната оснащается:

  • герметичными одностворчатыми дверями;
  • аварийной дверью;
  • двухслойными смотровыми окнами;
  • шлюзами для персонала и передачи материалов;
  • системой светодиодного рабочего и аварийного освещения;
  • эпоксидным антистатическим покрытием пола;
  • системой распределения питания 220 В / 380 В;
  • воздуховодами подачи и возврата воздуха;
  • регулируемыми воздушными клапанами и вентиляционными решетками.

Шлюзы для персонала могут дополнительно оснащаться системой воздушного душа, удаляющей частицы и влагу с поверхности одежды перед входом в помещение.

Система мониторинга параметров среды включает

  • датчики точки росы;
  • дисплеи температуры, влажности и перепада давления;
  • датчики перепада давления между помещениями;
  • контроль работы осушительного агрегата;
  • аварийную сигнализацию отклонения параметров среды.

Монтаж сухой комнаты (dry room) производится непосредственно на площадке заказчика. Конфигурация сухой комнаты рассчитывается индивидуально под требования технологического процесса, включая требуемую точку росы, размеры помещения, количество персонала и размещаемого оборудования.


Модельный ряд VDRY

Параметр

VDRY-18/40

VDRY-30/45

VDRY-50/50

Площадь сухой комнаты, м²

18

30

50

Точка росы, °C

−40

−45

−50

Производительность осушителя, м³/ч

3 700

6 000

7 000

Тип осушителя

Адсорбционный роторный

В зависимости от технологического процесса сухие комнаты могут обеспечивать поддержание точки росы от −30 °C до −70 °C.


Площадь сухих комнат не ограничивается стандартным модельным рядом и может подбираться индивидуально в зависимости от требований технологического процесса, компоновки оборудования и производительности линии.


Дополнительные опции

Опция

Описание

Воздушный душ

Шлюз с воздушным душем для очистки одежды персонала перед входом в сухую комнату

Pass box

Герметичный передаточный бокс для передачи материалов между помещениями

HEPA-фильтрация

Система тонкой фильтрации воздуха

Антистатическое исполнение

ESD-исполнение пола и внутренних поверхностей

Линия сжатого воздуха

Разводка линии сжатого воздуха внутри сухой комнаты

Розетки 220 В / 380 В

Размещение однофазных и трехфазных точек питания внутри сухой комнаты

Стеллажи и полки

Системы хранения материалов и комплектующих

Рабочие столы

Антистатические рабочие места операторов

Удаленный мониторинг

Передача параметров сухой комнаты на внешний компьютер

Усиленный пол

Исполнение для размещения тяжелого технологического оборудования

Исполнение ISO 7 / ISO 8

Дополнительная фильтрация и организация воздушных потоков для обеспечения класса чистоты ISO 7 или ISO 8


Также сухая комната может комплектоваться технологическим оборудованием для производства аккумуляторов, включая установки вырубки электродов, сварочные аппараты, установки герметизации ячеек и другое оборудование для сборки аккумуляторных ячеек.
