Настольные порошковые дозаторы серии SDB

Протоколы IQ/OQ

Порошковые дозаторы SDB – это серия, предназначенная для точного и воспроизводимого дозирования порошков в лабораторных и производственных условиях. Оборудование работает по объемному методу, что позволяет дозировать откалиброванные объемные дозы (и кратные им) порошков с высокой точностью и повторяемостью. Модельный ряд охватывает задачи от малых доз в несколько миллиграммов до десятков граммов.

Отличительной особенностью серии SDB является модульная конструкция со сменными дозирующими головками. Это позволяет быстро переключаться между разными материалами и размерами доз без риска перекрестного загрязнения. Все модели серии SDB демонстрируют высокую скорость работы — от 2,0 до 3,5 секунд на дозу. Для задач, требующих полной автоматизации, дозаторы SDB-1 и SDB-2 могут быть интегрированы в автоматические системы.


Настольный порошковый дозатор SDB-1 Настольный порошковый дозатор SDB-1C Настольный порошковый дозатор SDB-2

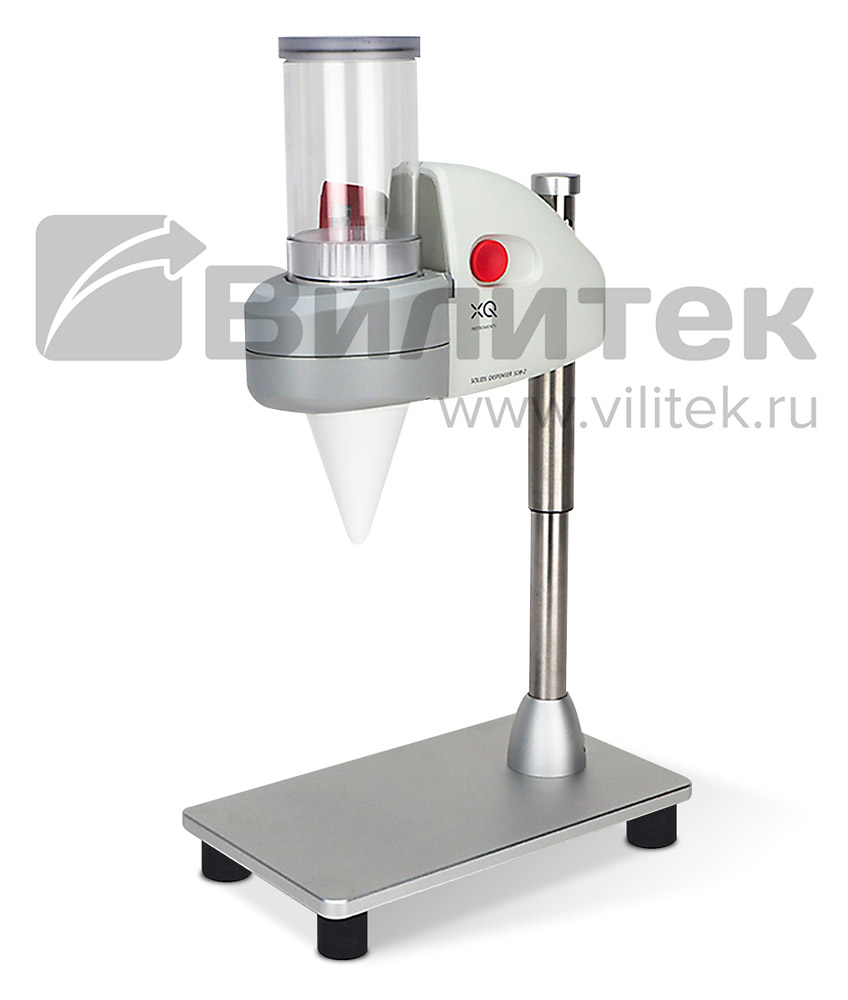

Настольный порошковый дозатор
SDB-1

Настольный порошковый дозатор
SDB-1C

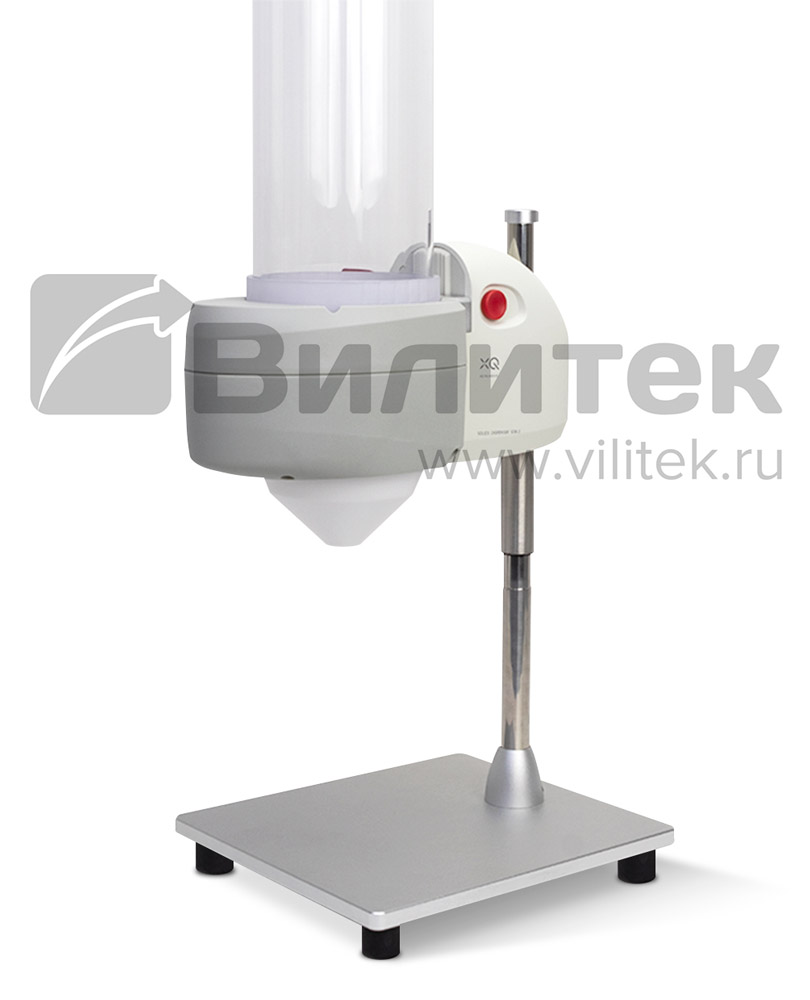

Настольный порошковый дозатор
SDB-2

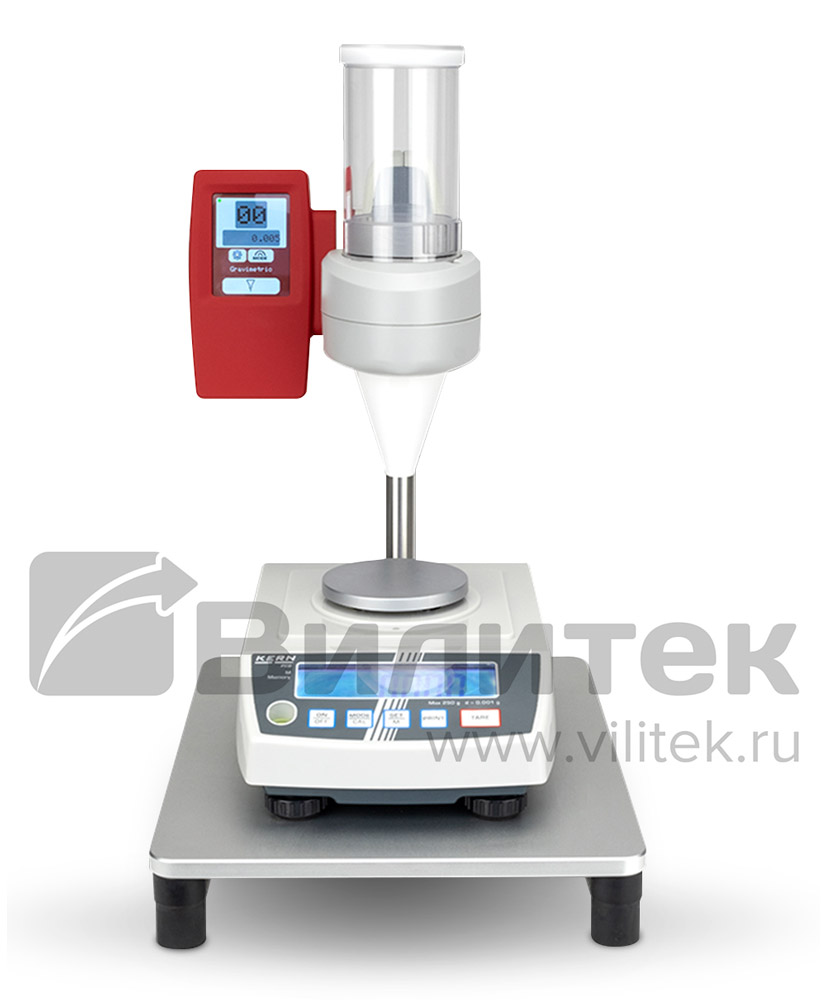

Модель SDB‑1C дополнительно оснащена встроенными аналитическими весами и функцией гравиметрического дозирования с ведением цифрового протокола, что делает ее идеальным решением для задач, требующих строгого контроля качества и документирования.

Модель SDB‑2A предназначена для непосредственной интеграции в автоматизированные лабораторные комплексы. Она оснащена интерфейсами RS232 и USB, что позволяет управлять дозатором от внешних PLC‑контроллеров или ПК. Это решение идеально подходит для построения гибких автоматизированных процессов дозирования порошков в составе высокопроизводительных систем.

Особенности и преимущества

  • Сменные дозирующие головки: быстрая замена головок для работы с разными материалами и диапазонами доз.
  • Простота обслуживания: быстроразъемные соединения и легкодоступные для очистки компоненты.
  • Удобная система управления: модели SDB-1 и SDB-2 оснащены интуитивно понятным интерфейсом с кнопочным управлением и светодиодным дисплеем для отображения количества доз. Модель SDB-1C имеет сенсорную панель управления для расширенного управления и настройки процессов. Модель SDB‑2A может быть полностью интегрирована во внешние системы управления через интерфейсы RS232 и USB, что позволяет управлять дозированием с PLC‑контроллеров или ПК.
  • Гравиметрический контроль (SDB-1C): сочетание высокой скорости объемного дозирования с гибкостью гравиметрического метода. Автоматическое взвешивание каждой дозы и сохранение данных на SD-карту.
  • Интеграция в автоматизированные системы (SDB‑2A): модель SDB‑2A легко встраивается в автоматические линии под управлением PLC‑контроллеров, обеспечивая централизованный контроль и масштабирование процесса.
  • Полный комплект протоколов валидации: предоставление протоколов IQ и OQ для быстрого и легитимного ввода оборудования в эксплуатацию.

Платформа XYДля расширения возможностей дозатора SDB-1 при работе с луночными планшетами и штативами для пробирок и флаконов доступна опциональная съемная платформа XY. Оператор вручную перемещает платформу по осям X и Y для точного позиционирования.

Для полной автоматизации данного процесса предлагаем к рассмотрению модель SDB-1R, в которой перемещение осуществляется программно.

Диапазон дозирования определяется используемой сменной дозирующей головкой. В таблице ниже приведены типы головок, их параметры и совместимость с моделями дозаторов.


Таблица типов дозирующих головок и их совместимости

Размер головки

Диапазон дозирования, мм3

Диаметр подающей части головки, мм

Объем загрузочного бункера, мл

Совместимость с дозаторами

Малая

2,3 –300

3

40 / 60

SDH-1, SDB-1

Средняя

2,3 – 715

4

150

SDH-1, SDB-1

Большая

5 – 8100

7

200 / 400 / 1000

SDH-1, SDB-1

Головка XL

10 – 78000

9

5000

SDB-2


Технические характеристики

Модель

SDB-1

SDB-1C

SDB-2

SDB-2A

Тип дозирования

Объемный

Объемный и гравиметрический

Объемный

Диапазон дозирования, мм3

2,3 – 8100

2,3 – 8100

10 – 78000

10 – 37000

Точность дозирования, %

±3

Время цикла дозирования, с

2,0 – 3,0

2,5 – 3,5

2,0 – 3,0

Электропитание, В

230

Типовая потребляемая мощность. Вт

9

Максимальная потребляемая мощность, Вт

15

Габариты (Д x Ш x В), мм

120 x 200 x 450

120 x 220 x 450

320 x 250 x 650

250 × 320 × 930

Вес, кг

3

3,5

3

6


Для получения полного списка материалов, протестированных на совместимость с оборудованием, ознакомьтесь с документом Перечень валидированных материалов порошковых дозаторов XQ Instruments, PDF, 104 КБ, Русский.

Демонстрация работы настольного порошкового дозатора SDB-1

Демонстрация работы настольного порошкового дозатора SDB-2

Для правильного выбора дозатора сыпучих веществ, учитывающего специфику материала и технологические параметры, предлагаем протестировать оборудование в нашей демонстрационной лаборатории. Вы сможете оценить работу дозатора на ваших реальных образцах, а наши специалисты помогут учесть все ключевые аспекты и подобрать оптимальную конфигурацию для вашего процесса.
