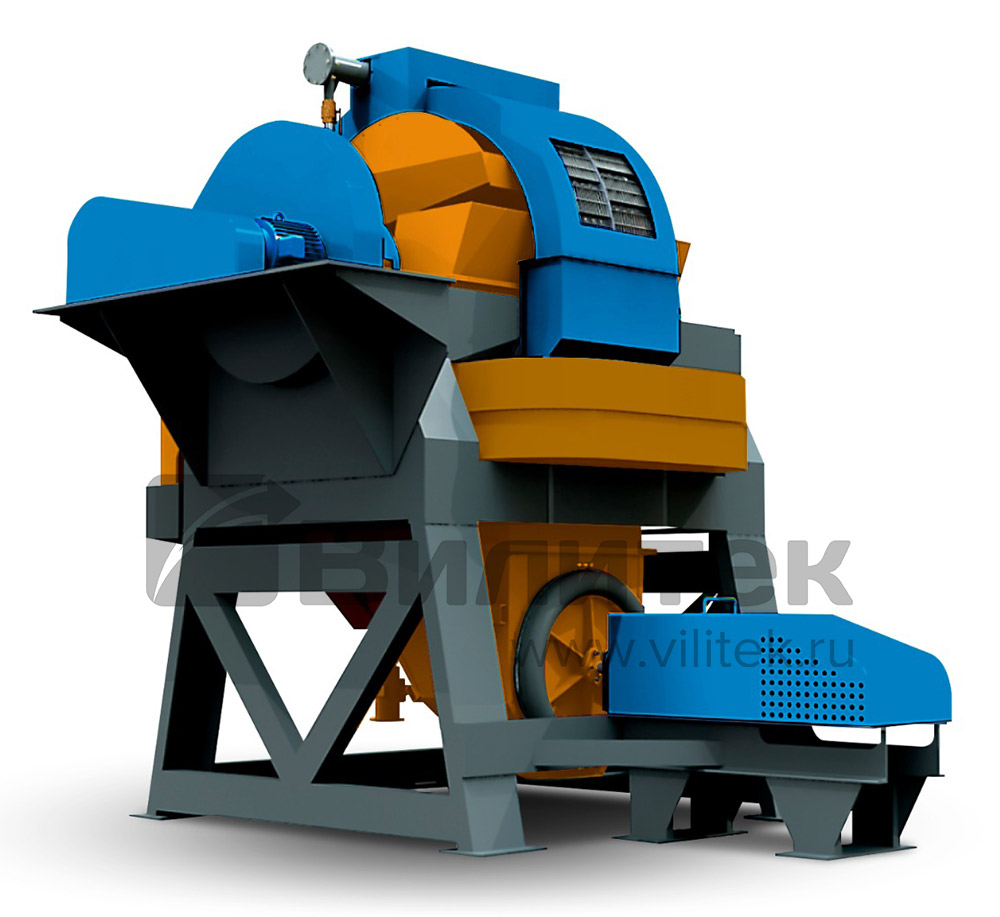

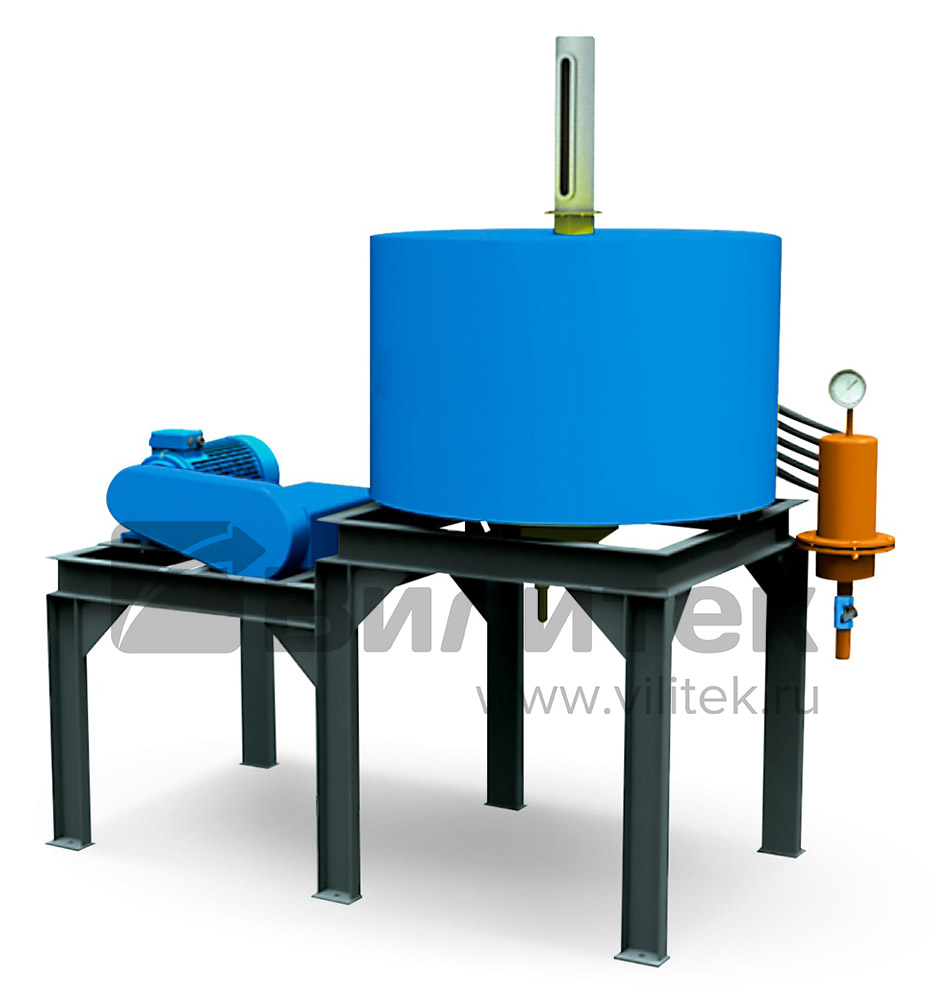

Магнитный сепаратор серии VILON — мокрый магнитный сепаратор для жидкостного разделения
Магнитный сепаратор серии VILON представляет собой высокоэффективный мокрый магнитный сепаратор, предназначенный для разделения материалов в жидкой среде. Данное оборудование относится к категории «жидкостный сепаратор» и применяется для обработки пульпы, обеспечивая высокую степень извлечения даже для тонкодисперсных частиц.
 |
 |
Если вам требуется купить магнитный сепаратор для работы с жидкими смесями и пульпами, данный магнитный сепаратор является оптимальным решением для промышленных задач обогащения и переработки сырья.
Комбинация мощного магнитного поля, механической пульсации и кольцевой рабочей зоны обеспечивает эффективное разделение частиц по их магнитным свойствам в условиях мокрого процесса.
Принцип работы
Мокрый магнитный сепаратор VILON работает с материалом в виде пульпы, что делает его полноценным жидкостным сепаратором для непрерывных технологических линий.
Рабочий орган — вращающееся кольцо, на поверхности которого формируется тонкий слой материала. В зоне сепарации создаётся высокоградиентное магнитное поле. В процессе работы магнитные частицы притягиваются и удерживаются на поверхности, а немагнитные частицы удаляются потоком жидкости и пульсацией. Пульсационный механизм создаёт переменные гидродинамические условия, повышая эффективность разделения. В отличие от сухих технологий, мокрый сепаратор позволяет работать с тонкими классами материала и минимизирует пылеобразование.
Регулируются частота и амплитуда пульсации, расход воды, концентрация пульпы, что позволяет точно настраивать процесс под конкретное сырьё.
Область применения
Магнитный сепаратор используется для обогащения слабомагнитных минералов, а также он эффективно применяется для переработки вторичных материалов: красного шлама, сталеплавильного шлака, доменного шлака и др.
Конструкция
Магнитный сепаратор серии VILON включает
- пульсационный механизм;
- намагничивающую катушку;
- магнитную систему (ярмо);
- вращающееся кольцо;
- загрузочные и разгрузочные бункеры;
- гидросистему.
В качестве магнитной матрицы используется нержавеющая решётчатая структура. При подаче тока создаётся высокоградиентное магнитное поле, обеспечивающее эффективное удержание магнитных частиц.
Особенности и преимущества
- Высокоэффективный мокрый магнитный сепаратор промышленного класса.
- Работает как жидкостный сепаратор для пульпы.
- Сепаратор с устойчивым магнитным полем.
- Высокая степень извлечения слабомагнитных материалов.
- Эффективная система охлаждения и стабильная работа.
- Оптимизированная магнитная система (высокая индукция поля).
- Вертикальное кольцо + промывка — снижение засорения.
- Пульсационная технология повышает качество разделения.
- Широкий диапазон крупности: до 6 мм и до микронных частиц.
- Долговечность катушки (до 10 лет и более).
- Низкие энергозатраты.
- Возможность работы с нестабильным сырьём.
|
Параметр |
VILON-1250 |
VILON-1500 |
VILON-1750 |
|
Наружный диаметр кольца, мм |
1250 |
1500 |
1750 |
|
Скорость вращения кольца, об/мин |
2,5–3,5 |
||
|
Крупность сырья, мм (200 меш, %) |
>1,3 (30–100) |
||
|
Производительность по сухому, т/ч |
10–18 |
30–50 |
30–50 |
|
Номинальная магнитная индукция, Тл |
0,6 |
0,4 |
0,6 |
|
Ток возбуждения, А |
0–1600 |
||
|
Мощность возбуждения, кВт |
15 |
16 |
24 |
|
Мощность привода вращения кольца, кВт |
1,5 |
2,2 |
4 |
|
Давление воды, МПа |
0,2–0,4 |
||
|
Расход промывочной воды, м³/ч |
20–36 |
40–60 |
60–100 |
|
Максимальная масса узла, т |
2,6 |
3 |
7 |
|
Габариты (Д × Ш × В), мм |
3220 × 2300 × 2550 |
3800 × 2600 × 3000 |
4000 × 3400 × 3550 |
|
Параметр |
VILON-2000 |
VILON-2250 |
VILON-2500 |
|
Наружный диаметр кольца, мм |
2000 |
2250 |
2500 |
|
Скорость вращения кольца, об/мин |
2,5–3,5 |
||
|
Крупность сырья, мм (200 меш, %) |
>1,3 (30–100) |
||
|
Производительность по сухому, т/ч |
50–80 |
80–120 |
100–150 |
|
Номинальная магнитная индукция, Тл |
0,4 |
0,6 |
0,6 |
|
Ток возбуждения, А |
0–1600 |
||
|
Мощность возбуждения, кВт |
15,2 |
19 |
37,4 |
|
Мощность привода вращения кольца, кВт |
3 |
4 |
5,5 |
|
Давление воды, МПа |
0,2–0,4 |
||
|
Расход промывочной воды, м³/ч |
80–120 |
120–160 |
160–220 |
|
Максимальная масса узла, т |
7 |
8 |
15 |
|
Габариты (Д × Ш × В), мм |
4350 × 3000 × 3950 |
4450 × 3200 × 4300 |
5700 × 3800 × 5050 |
|
Параметр |
VILON-3000 |
VILON-3500 |
VILON-4000 |
|
Наружный диаметр кольца, мм |
3000 |
3500 |
4000 |
|
Скорость вращения кольца, об/мин |
2,5–3,5 |
||
|
Крупность сырья, мм (200 меш, %) |
>1,3 (30–100) |
||
|
Производительность по сухому, т/ч |
150–250 |
250–400 |
350–550 |
|
Номинальная магнитная индукция, Тл |
0,7 |
0,6 |
0,8 |
|
Ток возбуждения, А |
0–1600 |
||
|
Мощность возбуждения, кВт |
52 |
70 |
104 |
|
Мощность привода вращения кольца, кВт |
11 |
30 |
37 |
|
Давление воды, МПа |
0,2–0,4 |
||
|
Расход промывочной воды, м³/ч |
240–400 |
240–300 |
560–800 |
|
Максимальная масса узла, т |
17 |
21 |
26 |
|
Габариты (Д × Ш × В), мм |
6600 × 4850 × 6150 |
7310 × 4900 × 7000 |
8550 × 6220 × 7960 |
|
Параметр |
VILON-500/I |
VILON-750/I |
VILON-1000/I |
|
Наружный диаметр кольца, мм |
500 |
750 |
1000 |
|
Скорость вращения кольца, об/мин |
0,3–3 |
2,5–3,5 |
|
|
Крупность сырья, мм (200 меш, %) |
>1,3 (30–100) |
||
|
Производительность по сухому, т/ч |
0,03–0,125 |
0,06–0,25 |
4–7 |
|
Номинальная магнитная индукция, Тл |
1,0–1,2 |
||
|
Ток возбуждения, А |
0–2280 |
||
|
Мощность возбуждения, кВт |
15,7 |
17,2 |
17,4 |
|
Мощность привода вращения кольца, кВт |
0,18 |
0,55 |
1,1 |
|
Давление воды, МПа |
0,1–0,2 |
0,2–0,4 |
|
|
Расход промывочной воды, м³/ч |
0,75–1,5 |
0,75–1,5 |
8–14 |
|
Максимальная масса узла, т |
0,3 |
0,6 |
2,3 |
|
Габариты (Д × Ш × В), мм |
1800 × 1400 × 1350 |
2100 × 1400 × 1700 |
2700 × 2100 × 2300 |
|
Параметр |
VILON-1500/I |
VILON-1750/I |
VILON-2000/I |
|
Наружный диаметр кольца, мм |
1500 |
1750 |
2000 |
|
Скорость вращения кольца, об/мин |
2,5–3,5 |
||
|
Крупность сырья, мм (200 меш, %) |
>1,3 (30–100) |
||
|
Производительность по сухому, т/ч |
20–30 |
30–50 |
50–80 |
|
Номинальная магнитная индукция, Тл |
1,0–1,2 |
||
|
Ток возбуждения, А |
0–2280 |
||
|
Мощность возбуждения, кВт |
28,6 |
38 |
42,4 |
|
Мощность привода вращения кольца, кВт |
3 |
4 |
5,5 |
|
Давление воды, МПа |
0,2–0,4 |
||
|
Расход промывочной воды, м³/ч |
40–60 |
60–100 |
80–120 |
|
Максимальная масса узла, т |
5 |
11 |
14 |
|
Габариты (Д × Ш × В), мм |
3700 × 2900 × 3200 |
4100 × 3400 × 3800 |
4250 × 3400 × 4200 |
|
Параметр |
VILON-3000/I |
VILON-4000/I |
|
Наружный диаметр кольца, мм |
3000 |
4000 |
|
Скорость вращения кольца, об/мин |
2,5–3,5 |
|
|
Крупность сырья, мм (200 меш, %) |
>1,3 (30–100) |
|
|
Производительность по сухому, т/ч |
150–250 |
350–550 |
|
Номинальная магнитная индукция, Тл |
1,0–1,2 |
|
|
Ток возбуждения, А |
0–2280 |
|
|
Мощность возбуждения, кВт |
75 |
108 |
|
Мощность привода вращения кольца, кВт |
18,5 |
37 |
|
Давление воды, МПа |
0,2–0,4 |
|
|
Расход промывочной воды, м³/ч |
240–400 |
560–800 |
|
Максимальная масса узла, т |
35 |
33 |
|
Габариты (Д × Ш × В), мм |
6400 × 5150 × 6300 |
8500 × 6900 × 8500 |
|
Параметр |
VILON-500/II |
VILON-750/II |
VILON-1000/II |
|
Наружный диаметр кольца, мм |
500 |
750 |
1000 |
|
Скорость вращения кольца, об/мин |
0,3–3 |
2,5–3,5 |
|
|
Крупность сырья, мм (200 меш, %) |
>1,3 (30–100) |
||
|
Производительность по сухому, т/ч |
0,03–0,125 |
0,06–0,5 |
3–6 |
|
Номинальная / максимальная магнитная индукция, Тл |
1,3 |
1,3 |
1,8 |
|
Ток возбуждения, А, регулируемый |
0–2300 |
||
|
Мощность возбуждения, кВт |
36 |
36,4 |
39 |
|
Мощность привода вращения кольца, кВт |
0,18 |
0,55 |
1,1 |
|
Давление воды, МПа |
0,1–0,2 |
0,2–0,4 |
|
|
Расход промывочной воды, м³/ч |
0,75–1,5 |
0,75–1,5 |
8–14 |
|
Максимальная масса узла, т |
0,5 |
0,62 |
2,3 |
|
Габариты (Д × Ш × В), мм |
1850 × 1450 × 1350 |
2050 × 1310 × 1750 |
2595 × 2067 × 2173 |
|
Параметр |
VILON-1250/II |
VILON-2500/II |
VILON-3000/II |
|
Наружный диаметр кольца, мм |
1250 |
2500 |
3000 |
|
Скорость вращения кольца, об/мин |
2,5–3,5 |
||
|
Крупность сырья, мм (200 меш, %) |
>1,3 (30–100) |
||
|
Производительность по сухому, т/ч |
10–18 |
100–150 |
150–250 |
|
Номинальная / максимальная магнитная индукция, Тл |
1,3 |
1,5 |
1,5 |
|
Ток возбуждения, А, регулируемый |
0–2350 |
0–2350 |
|
|
Мощность возбуждения, кВт |
41 |
121 |
163 |
|
Мощность привода вращения кольца, кВт |
1,5 |
11 |
18,5 |
|
Давление воды, МПа |
0,2–0,4 |
||
|
Расход промывочной воды, м³/ч |
20–36 |
160–220 |
240–400 |
|
Максимальная масса узла, т |
4 |
21,3 |
35 |
|
Габариты (Д × Ш × В), мм |
3150 × 2450 × 2800 |
5640 × 5220 × 5820 |
6393 × 5808 × 6893 |
|
Параметр |
VILON-3500/II |
VILON-4000/II |
|
Наружный диаметр кольца, мм |
3500 |
4000 |
|
Скорость вращения кольца, об/мин |
2,5–3,5 |
|
|
Крупность сырья, мм (200 меш, %) |
>1,3 (30–100) |
|
|
Производительность по сухому, т/ч |
250–400 |
350–550 |
|
Номинальная / максимальная магнитная индукция, Тл |
1,3 |
1,5 |
|
Ток возбуждения, А, регулируемый |
0–2350 |
|
|
Мощность возбуждения, кВт |
149 |
155 |
|
Мощность привода вращения кольца, кВт |
30 |
37 |
|
Давление воды, МПа |
0,2–0,4 |
|
|
Расход промывочной воды, м³/ч |
400–600 |
560–800 |
|
Максимальная масса узла, т |
41 |
29 |
|
Габариты (Д × Ш × В), мм |
7300 × 5705 × 7575 |
8500 × 7200 × 8675 |
