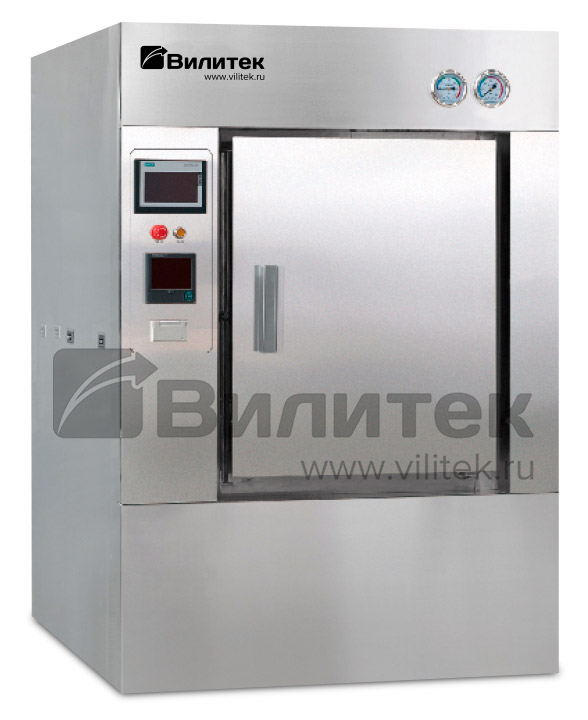

Паровые стерилизаторы
Паровые стерилизаторы — это высокотехнологичное оборудование, предназначенное для термической обработки изделий насыщенным или чистым паром под избыточным давлением. Установки такого типа обеспечивают гарантированную стерильность инструментов, лабораторной посуды, текстильных материалов, резиновых пробок, а также питательных сред и растворов в открытых емкостях.
Главная технологическая особенность этих моделей — использование метода пульсирующей вакуумной откачки для полного удаления воздуха из камеры. Это позволяет пару глубоко проникать в пористые структуры и труднодоступные полости загрузки, обеспечивая равномерный нагрев и эффективное уничтожение микроорганизмов. Цикл стерилизации включает этапы предварительного вакуумирования, фазу стерилизации при заданной температуре и финальную вакуумную сушку. Использование рубашки нагрева в конструкции камеры исключает образование конденсата на стенках и способствует быстрому удалению влаги из предметов в конце цикла.
Долговечность конструкции обусловлена использованием высококачественной нержавеющей стали марки 316L для изготовления внутренних камер и дверей, что придает им исключительную коррозионную стойкость Система на базе PLC и HMI поддерживает хранение рецептов, управление пользователями и полную прослеживаемость данных в соответствии с требованиями GMP.
Несмотря на конструктивное сходство, серии ориентированы на различные задачи в зависимости от необходимых стандартов чистоты процесса
VGM — универсальное решение для широкого круга задач. Данная серия спроектирована как многофункциональная интегрированная система для лабораторий и производственных участков.
Преимущества серии VGM
- Гибкость применения: установка эффективно работает с самыми разными типами материалов — от металлических инструментов и фильтров до одежды и пузырьковых упаковок.
- Экономичность: возможность использования промышленного пара при сохранении высокой точности контроля параметров.
- Встроенные функции обслуживания: модели серии VGM оснащены системой мойки, что упрощает уход за оборудованием при частой смене типов загрузки.
VCM — специализация для чистых помещений. Установки серии VCM разработаны специально для эксплуатации в помещениях класса чистоты 100 (ISO 5) и выше.
Преимущества серии VСM
- Работа с чистым паром: всё оборудование (камера, трубопроводы, клапаны) выполнено из стали 316L, что позволяет использовать пар высокой чистоты без риска загрязнения продукции примесями металлов.
- Гигиеническое исполнение: применение диафрагменных пневматических клапанов исключает зоны застоя и обеспечивает максимальную стерильность соединений.
- Безопасность среды: безбактериальные фильтры оснащены функцией стерилизации на месте и контроля целостности, что предотвращает попадание контаминантов из внешней среды при выравнивании давления в камере.
|
Характеристики |
Модель |
||
|
VGM-0.25 |
VGM-0.36 |
VGM-0.6 |
|
|
Внутренние размеры камеры (Д × Ш × В), мм |
800 × 600 × 600 |
1000 × 600 × 600 |
1200 × 610 × 910 |
|
Габаритные размеры (Д × Ш × В), мм |
1100 × 1320 × 1700 |
1300 × 1320 × 1700 |
1500 × 1320 × 1950 |
|
Расход пара*, кг |
15 |
20 |
30 |
|
Расход очищенной воды*, кг |
100 |
100 |
200 |
|
Расход сжатого воздуха*, МПа |
0,5–0,8 |
0,5–0,8 |
0,5–0,8 |
|
Мощность, кВт |
3 |
3 |
3 |
|
Объем, м3 |
0,25 |
0,36 |
0,6 |
|
Расчетное давление, МПа |
0,245 |
||
|
Расчетная температура, ℃ |
139 |
||
|
Характеристики |
Модель |
||
|
VGM-0.8 |
VGM-1.0 |
VGM-1.2 |
|
|
Внутренние размеры камеры (Д × Ш × В), мм |
1450 × 610 × 910 |
1250 × 680 × 1180 |
1500 × 680 × 1180 |
|
Габаритные размеры (Д × Ш × В), мм |
1750 × 1320 × 1950 |
1550 × 1420 × 2000 |
1820 × 1420 × 2000 |
|
Расход пара*, кг |
40 |
50 |
55 |
|
Расход очищенной воды*, кг |
200 |
300 |
300 |
|
Расход сжатого воздуха*, МПа |
0,5–0,8 |
0,5–0,8 |
0,5–0,8 |
|
Мощность, кВт |
4 |
4 |
4,5 |
|
Объем, м3 |
0,8 |
1,0 |
1,2 |
|
Расчетное давление, МПа |
0,245 |
||
|
Расчетная температура, ℃ |
139 |
||
|
Характеристики |
Модель |
||
|
VGM-1.5 |
VGM-2.0 |
VGM-2.5 |
|
|
Внутренние размеры камеры (Д × Ш × В), мм |
1900 × 680 × 1180 |
1700 × 1000 × 1200 |
2100 × 1000 × 1200 |
|
Габаритные размеры (Д × Ш × В), мм |
2200 × 1420 × 2000 |
2000 × 1880 × 2000 |
2400 × 1880 × 2000 |
|
Расход пара*, кг |
60 |
70 |
80 |
|
Расход очищенной воды*, кг |
300 |
400 |
400 |
|
Расход сжатого воздуха*, МПа |
0,5–0,8 |
0,5–0,8 |
0,5–0,8 |
|
Мощность, кВт |
4,5 |
5,5 |
5,5 |
|
Объем, м3 |
1,5 |
2,0 |
2,5 |
|
Расчетное давление, МПа |
0,245 |
||
|
Расчетная температура, ℃ |
139 |
||
*- Расход пара, воды и сжатого воздуха приведен в расчете на один цикл стерилизации.
|
Характеристики |
Модель |
||
|
VCM-0.25 |
VCM-0.36 |
VCM-0.6 |
|
|
Внутренние размеры камеры (Д × Ш × В), мм |
800 × 600 × 600 |
1000 × 600 × 600 |
1200 × 610 × 910 |
|
Габаритные размеры (Д × Ш × В), мм |
1100 × 1320 × 1700 |
1300 × 1320 × 1700 |
1500 × 1320 × 1950 |
|
Расход пара*, кг |
15 |
20 |
30 |
|
Расход очищенной воды*, кг |
100 |
100 |
200 |
|
Расход сжатого воздуха*, МПа |
0,5–0,8 |
0,5–0,8 |
0,5–0,8 |
|
Мощность, кВт |
3 |
3 |
3 |
|
Объем, м3 |
0,25 |
0,36 |
0,6 |
|
Расчетное давление, МПа |
0,245 |
||
|
Расчетная температура, ℃ |
139 |
||
|
Характеристики |
Модель |
||
|
VCM-0.8 |
VCM-1.0 |
VCM-1.2 |
|
|
Внутренние размеры камеры (Д × Ш × В), мм |
1450 × 610 × 910 |
1250 × 680 × 1180 |
1500 × 680 × 1180 |
|
Габаритные размеры (Д × Ш × В), мм |
1750 × 1320 × 1950 |
1550 × 1420 × 2000 |
1820 × 1420 × 2000 |
|
Расход пара*, кг |
40 |
50 |
55 |
|
Расход очищенной воды*, кг |
200 |
300 |
300 |
|
Расход сжатого воздуха*, МПа |
0,5–0,8 |
0,5–0,8 |
0,5–0,8 |
|
Мощность, кВт |
4 |
4 |
4,5 |
|
Объем, м3 |
0,8 |
1,0 |
1,2 |
|
Расчетное давление, МПа |
0,245 |
||
|
Расчетная температура, ℃ |
139 |
||
|
Характеристики |
Модель |
||
|
VCM-1.5 |
VCM-2.0 |
VCM-2.5 |
|
|
Внутренние размеры камеры (Д × Ш × В), мм |
1900 × 680 × 1180 |
1700 × 1000 × 1200 |
2100 × 1000 × 1200 |
|
Габаритные размеры (Д × Ш × В), мм |
2200 × 1420 × 2000 |
2000 × 1880 × 2000 |
2400 × 1880 × 2000 |
|
Расход пара*, кг |
60 |
70 |
80 |
|
Расход очищенной воды*, кг |
300 |
400 |
400 |
|
Расход сжатого воздуха*, МПа |
0,5–0,8 |
0,5–0,8 |
0,5–0,8 |
|
Мощность, кВт |
4,5 |
5,5 |
5,5 |
|
Объем, м3 |
1,5 |
2,0 |
2,5 |
|
Расчетное давление, МПа |
0,245 |
||
|
Расчетная температура, ℃ |
139 |
||
*- Расход пара, воды и сжатого воздуха приведен в расчете на один цикл стерилизации.
