Промышленные перистальтические насосы с высокой степенью пылевлагозащиты серии HPM (до 6 л/мин)
 |
|
Промышленный перистальтический насос HPM100 с головкой AMC |
Промышленные перистальтические насосы серии HPM представляют собой надежное и эффективное решение для перекачивания агрессивных и стерильных жидкостей. Такой промышленный перистальтический насос рассчитан на применение в различных отраслях промышленности, научных и нефтехимических учреждениях, лабораториях и научно-исследовательских центрах.
Степень защиты корпуса насоса — IP66, специально разработана для промышленных условий. Насос оснащен 6 типами уплотнительных конструкций, которые могут выдерживать воздействие различных агрессивных жарких и влажных сред, обеспечивая длительную стабильную работу насоса.
Серия HPM поддерживает перекачивание и дозирование жидкостей с установленным расходом. Поэтому оборудование подходит для задач, где требуется перистальтический насос-дозатор или перистальтический дозирующий насос для промышленной эксплуатации.
Применение
- Фармацевтика.
- Микробиология.
- Косметическая промышленность.
- Горнодобывающая промышленность.
- Химическая промышленность.
- Водоочистка.
Корпус насосов серии HPM может быть выполнен из алюминиевого сплава или из нержавеющей стали AISI 304 (модификации SS). Это позволяет подобрать исполнение под условия эксплуатации, требования к санитарной обработке и интеграции в производственную линию.
 |
 |
 |

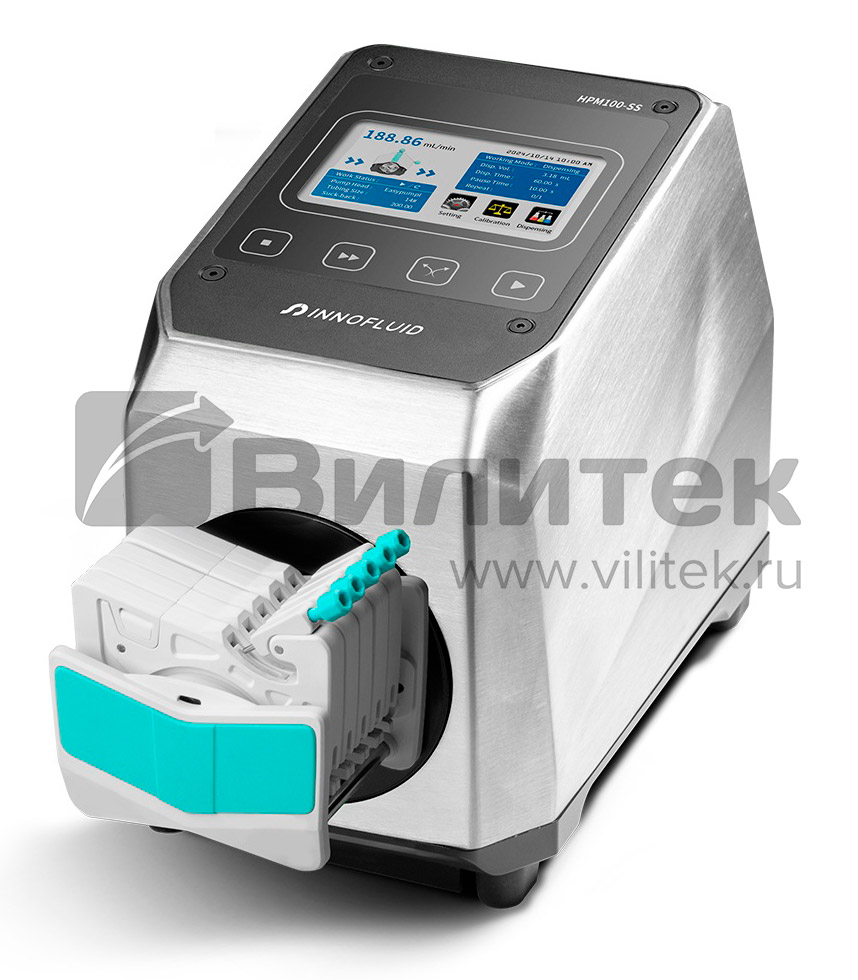

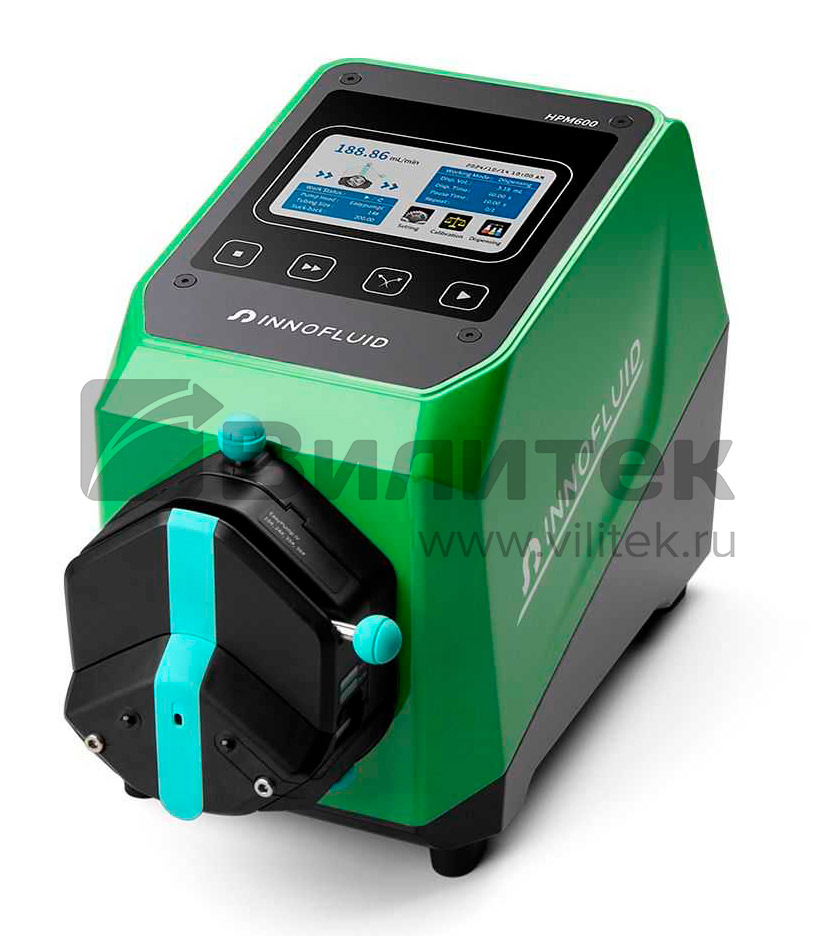

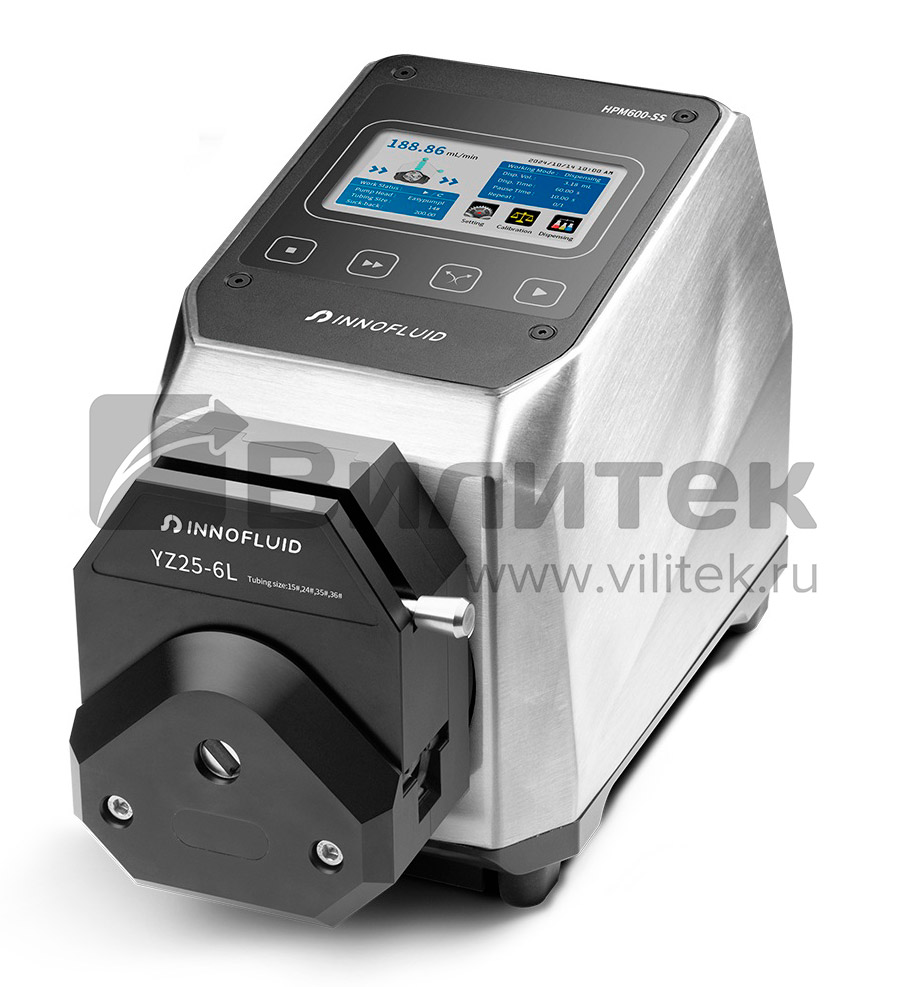

| Перистальтический насос HPM100-SS с головкой AMC для микрорасходов | Перистальтический насос HPM600 с головкой EasyPump для средних расходов | Перистальтический насос HPM600-SS с головкой YZ25-6L для высоких расходов |
|
|
|
|
Преимущества и особенности
- Привод защищён от влаги и пыли, соответствует классу IP66.
- Изоляция насоса достигается как внутри, так и снаружи внешнего интерфейса управления.
- Гарантия на устройство составляет 5 лет.
- Сенсорный экран 4,3 дюйма позволяет легко настраивать параметры работы.
- Насос имеет встроенную функцию калибровки.
- Умная система управления позволяет выполнять перекачивание и дозирование жидкостей с установленным расходом.
- Серия промышленных перистальтических насосов HPM имеет настраиваемые уровни доступа – администратор, оператор, инженер – что соответствует стандартам GMP.
- По запросу предоставляем протоколы IQ/OQ для квалификации установки и эксплуатации оборудования.
- Насос совместим с различными перекачивающими головками и трубками.
- Функция автоматической остановки насоса при открытии перекачивающей головки, позволяет обеспечить безопасность эксплуатации (только для перекачивающих головок EasyPump)
- Корпус насоса выполнен из алюминиевого сплава с отличными характеристиками рассеивания тепла.
Перистальтические насосы получили сертификацию ГОСТ Р 52249-2009 для использования в фармацевтических производствах, что подтверждает их соответствие строгим требованиям к качеству и безопасности. Эти насосы могут эффективно применяться не только в фармацевтическом производстве, но и в пищевой и косметической отраслях, где также важны точность дозирования и высокие стандарты гигиены.
Примеры габаритных чертежей
|
|
|
|
Насос HPM100/HPM100-SS с головкой AMC |
Насос HPM600/HPM600-SS с головкой DZ25-3L/DZ25-6L |
|
Модель |
HPM100 |
HPM600 |
HPM600U |
|
Скорость вращения привода, об/мин |
0,1-150 |
0,1-600 |
0,1-600 |
|
Дискретность частоты вращения, об/мин |
0,01 |
||
|
Угол обратного всасывания, ° |
0 - 360 |
||
|
Диапазон расхода, мл/мин |
0.0002 - 1500* |
0.0053 - 6000* |
0.347 - 3300* |
|
Дисплей отображения информации, дюйм |
4,3 |
||
|
Работа с заданным временным периодом |
0,1 с – 9999 ч |
||
|
Работа с заданным объемом, л |
0,0001-9999 |
||
|
Выполнение запрограммированных циклов |
До 9999 циклов |
||
|
Элементы управления |
Управление с помощью сенсорного экрана и кнопок |
||
|
Тип электродвигателя |
Шаговый электродвигатель |
||
|
Режимы работы |
Режим расхода. |
||
|
Режим расхода |
Бесперебойная передача с учётом заданных параметров расхода и скорости двигателя. |
||
|
Режим дозирования |
· Дозирование с фиксированными параметрами времени и объема (необходимо задать объем дозы, продолжительность дозирования, число повторений и время паузы). · Дозирование с фиксированным объемом (необходимо установить объем дозы, расход, количество повторений и время паузы). · Дозирование с фиксированными параметрами времени и скорости (необходимо задать скорость двигателя (об/мин), продолжительность дозирования, число повторений и время паузы). |
||
|
Управление скоростью вращения |
0-5 В, 0-10 В, 4-20 мА (опционально) |
||
|
Автоматическая остановка, при открытой крышке перистальтической головки |
Функция предотвращает от неправильной эксплуатации и защиту пользователя |
||
|
Интерфейс подключения |
RS485 (стандарт) |
||
|
Протокол связи |
Modbus (RTU mode) |
||
|
Вывод сигнала |
Вывод информации о состоянии работающего электродвигателя с помощью вывода с открытым коллектором. |
||
|
Электропитание |
AC 110-220 В ±10 %, 50/60 Гц |
||
|
Размеры электродвигателя с приводом, ДхШхВ, мм |
274×160×221 |
||
|
Масса, кг |
6,2 |
||
|
Потребляемая мощность, Вт |
100 |
||
|
Условия эксплуатации (температура окружающей среды и влажность среды), °C/% |
0-40/ <90 |
||
|
Материал исполнения |
Алюминиевый сплав |
||
|
Модель |
HPM-100SS |
HPM-600SS |
HPM-600USS |
|
Скорость вращения привода, об/мин |
0,1-150 |
0,1-600 |
0,1-600 |
|
Дискретность частоты вращения, об/мин |
0,01 |
||
|
Угол обратного всасывания, ° |
0 - 360 |
||
|
Диапазон расхода, мл/мин |
0.0002 - 65.17 (AMC) |
0.0053 - 6000* |
0.347 - 3300 |
|
Дисплей отображения информации, дюйм |
4,3 |
||
|
Работа с заданным временным периодом |
0,1 с – 9999 ч |
||
|
Работа с заданным объемом, л |
0,0001-9999 |
||
|
Выполнение запрограммированных циклов |
До 9999 циклов |
||
|
Элементы управления |
Управление с помощью сенсорного экрана и кнопок |
||
|
Тип электродвигателя |
Шаговый электродвигатель |
||
|
Режимы работы |
Режим расхода. |
||
|
Режим расхода |
Бесперебойная передача с учётом заданных параметров расхода и скорости двигателя. |
||
|
Режим дозирования |
· Дозирование с фиксированными параметрами времени и объема (необходимо задать объем дозы, продолжительность дозирования, число повторений и время паузы). · Дозирование с фиксированным объемом (необходимо установить объем дозы, расход, количество повторений и время паузы). · Дозирование с фиксированными параметрами времени и скорости (необходимо задать скорость двигателя (об/мин), продолжительность дозирования, число повторений и время паузы). |
||
|
Управление скоростью вращения. |
0-5 В, 0-10 В, 4-20 мА (опционально) |
||
|
Автоматическая остановка, при открытой крышке перистальтической головки |
Функция предотвращает от неправильной эксплуатации и защиту пользователя |
||
|
Интерфейс подключения |
RS485 / Ethernet |
||
|
Протокол связи |
Modbus (RTU mode) |
||
|
Вывод сигнала |
Вывод информации о состоянии работающего электродвигателя с помощью вывода с открытым коллектором. |
||
|
Электропитание |
AC 110-220 В ±10 %, 50/60 Гц |
||
|
Размеры электродвигателя с приводом, ДхШхВ, мм |
268 x 162 x 223 |
||
|
Масса, кг |
11,5 |
||
|
Потребляемая мощность, Вт |
100 |
||
|
Условия эксплуатации (температура окружающей среды и влажность среды), °C/% |
0-40/ <90 |
||
|
Материал исполнения |
Нержавеющая сталь AISI 304 |
||
*Примечание: максимальный расход для каждой модели зависит от установленной насосной головки и используемой трубки. Модели с индексом "SS" отличаются корпусом из нержавеющей стали и расширенными возможностями сетевой интеграции (RJ45/Ethernet).
|
|
|
Перистальтические насосы серии HPM оснащены панелью управления |
|
Перистальтический насос и скорость вращения |
Перистальтическая головка |
Типоразмеры трубок |
Скорость потока, мл/мин |
|
HPM100 / HPM100SS 0,1 – 150 об/мин |
AMC1–AMC12 (10 роликов) |
Внутренний диаметр: 0,13 – 3,17 мм Толщина стенки: 0,8 – 1 мм |
0,0002 – 48 |
|
AMC1–AMC12 (6 роликов) |
Внутренний диаметр: 0,13 – 3,17 мм Толщина стенки: 0,8 – 1 мм |
0,0002 – 65 |
|
|
HPM600 / HPM600SS 0,1 – 600 об/мин |
EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0053 – 2580 |
|
EasyPump II/IV |
15#, 24#, 35#, 36# |
0,18 – 3100 |
|
|
EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,0053 – 1180 |
|
|
DZ25-3L |
15#, 24#, 35#, 36# |
0,211 – 3600 |
|
|
DZ25-6L |
15#, 24#, 35#, 36# |
0,3 – 6000 |
|
|
YZ25-6L |
15#, 24#, 35#, 36# |
0,3 – 6000 |
|
|
KD15 |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0079 – 3027,97 |
|
|
KD25 |
15#, 24# |
0,1979 – 2346,95 |
|
|
HPM600U / HPM600USS 0,1 – 600 об/мин |
UC25-II |
15# |
0,347 – 2082 |
|
UC25-II |
24# |
0,550 – 3300 |
|
Компания «Вилитек» является официальным дилером компании Innofluid (до 2024 г. Shenchen) и предлагает широкий ассортимент перистальтических насосов и аксессуаров от ведущего мирового производителя. Мы гарантируем высокое качество продукции, выгодные цены и предоставляем выгодные условия сотрудничества для наших клиентов.
В нашей демонстрационной лаборатории вы можете протестировать перистальтические насосы с образцами продукции. Наши квалифицированные специалисты помогут вам выбрать оптимальные перистальтические насосы и сопутствующее оборудование, учитывая ваши потребности и цели.
Гарантийное обслуживание насосов производится в нашем техническом центре в Москве.
