Вакууммируемые перчаточные боксы из нержавеющей стали серии VBOX SS (производство Россия)

Сертификат соответствия на перчаточные боксы ВилитекПерчаточные боксы VBOX SS – это серия унифицированных высококачественных герметичных перчаточных боксов, изготавливающихся из нержавеющей стали, предназначенных для использования в исследованиях и на производстве. Боксы VBOX SS спроектированы и производятся в России компанией Вилитек. Конструкция боксов VBOX SS учитывает целый ряд особенностей и технических деталей, выгодно отличающих их от продукции других производителей. Модельный ряд перчаточных боксов VILITEK серии VBOX SS представлен 10-ю стандартными моделями. Во всех перчаточных боксах VBOX SS V реализована возможность вакуумирования как передаточного шлюза, так и основной камеры. Благодаря этому очистка газовой среды в боксе возможна без использования дорогостоящего оборудования для очистки газа, а за счет наполнения бокса газом высокой чистоты из баллонов. Компания Вилитек производит большую номенклатуру герметичных перчаточных боксов и перчаточных изоляторов, посмотреть фотографии производимого нашей компанией оборудования Вы можете в разделе галерея перчаточных боксов Вилитек

Качество перчаточных боксов производства компании Вилитек подтверждается сертификатом соответствия ГОСТ Р.

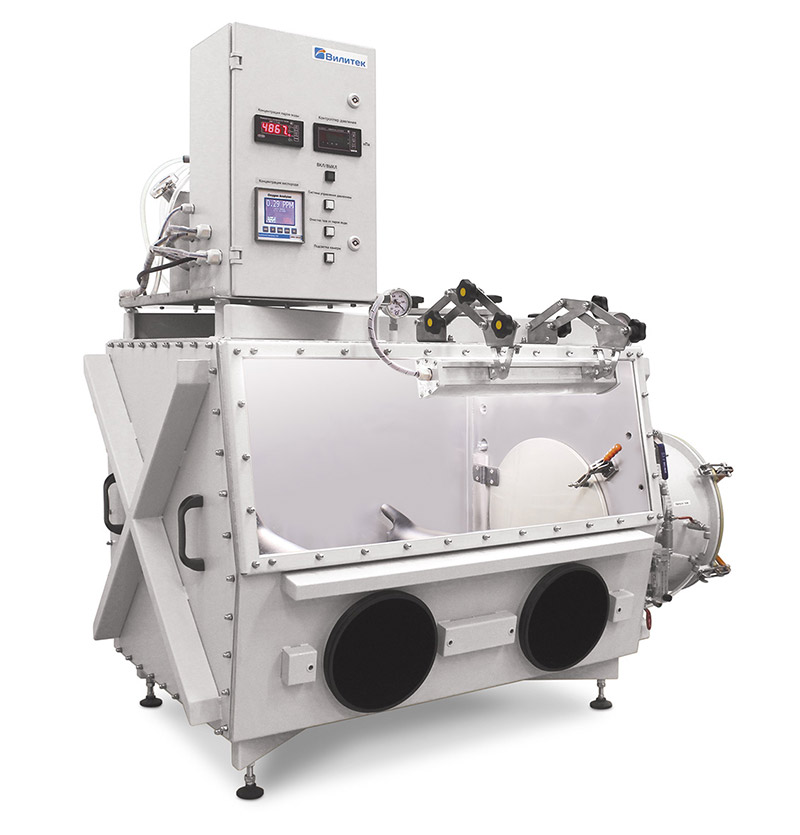

Перчаточный бокс VILITEK VBOX SS V 1000 с опциями PC, SO, SH, RH, D, L, LC, ES, EF2, FRM Перчаточный бокс VBOX SS V 800 c опцией PC Перчаточный бокс VBOX SS V 1000 с опциями PC, RH, D, LC, L, BASE1
Перчаточный бокс
VILITEK VBOX SS V 1000 с опциями
PC, SO, SH, RH, D, L, LC, ES, EF2, FRM

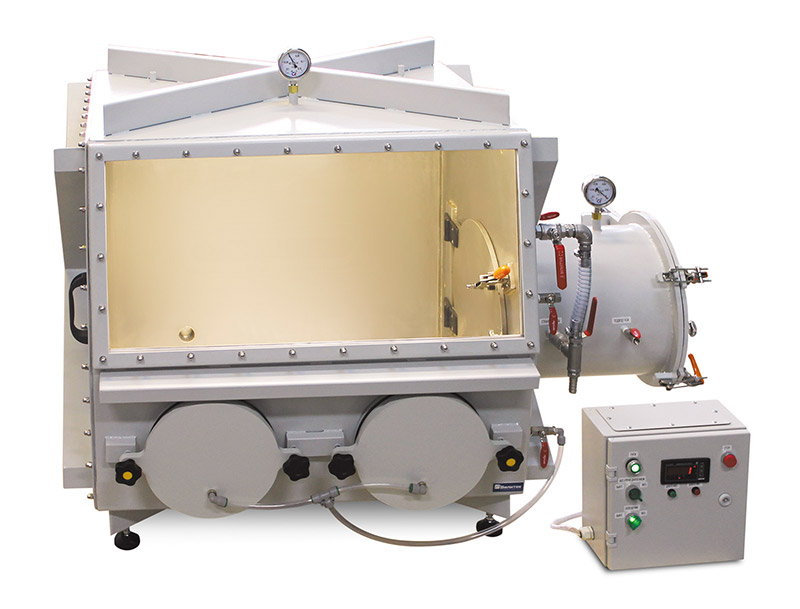

Перчаточный бокс
VBOX SS V 800 c опцией PC

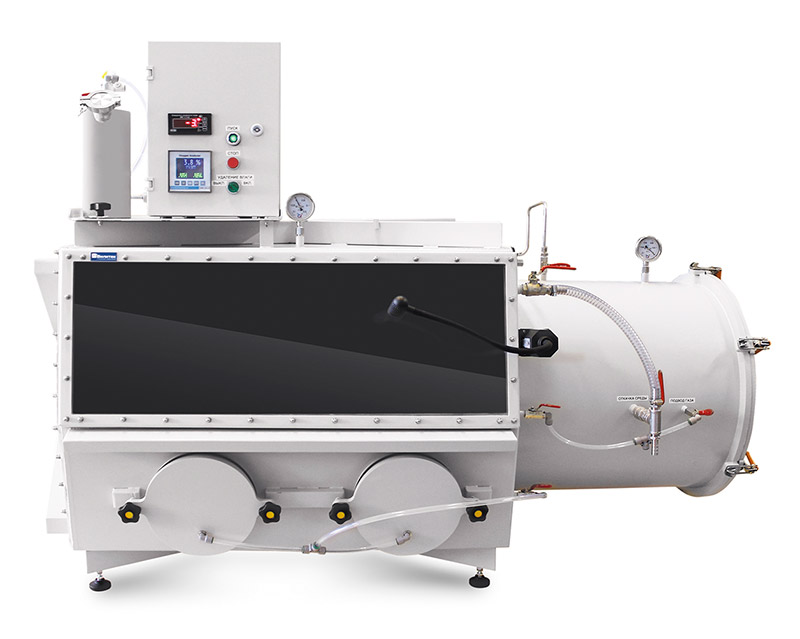

Перчаточный бокс VBOX SS V 1000 с опциями SO, VPR, SH, RH, D, LC, L Перчаточный бокс VBOX SS V 800 с опциями VP4, SO, SH, RH, RO, D, HEPA, L, ES, EF1
Перчаточный бокс VBOX SS V 1000
с опциями SO, VPR, SH, RH, D, LC, L

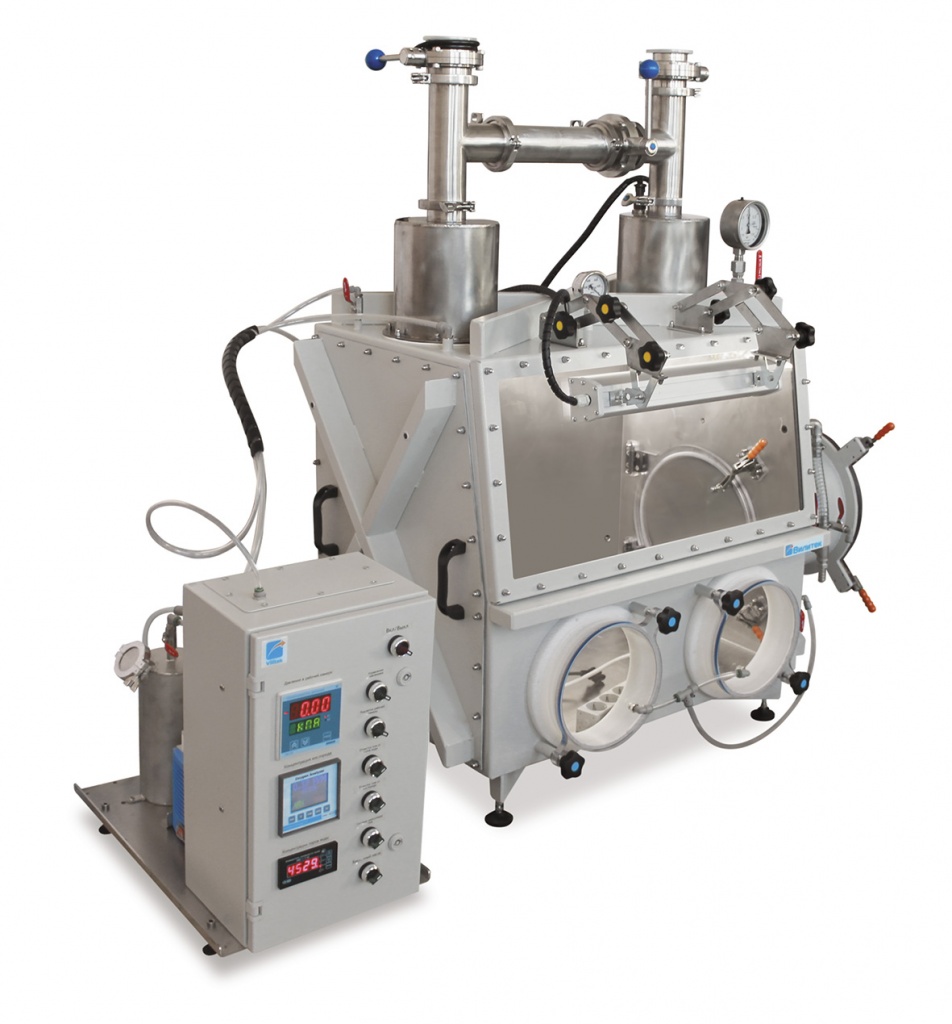

Перчаточный бокс VBOX SS V 800 с опциями VP4, SO, SH, RH, RO, D, HEPA, L, ES, EF1 Перчаточный бокс VBOX SS V 1000 с опциями PC, RH, D, LC, L, BASE1


Основные сферы использования перчаточных боксов VBOX SS:

  • Работы и эксперименты с веществами, требующими защиты от атмосферной влаги или кислорода.
  • Работа с приборами и узлами, требующими защиты от атмосферной влаги или кислорода.
  • Сварка в среде защитных газов.
  • Запайка, сборка изделий в среде инертных, защитных или технологических газов.
  • Проведение работ с радиационно-опасными веществами.
  • Работа с опасными для оператора веществами.
  • OLED/PLED технологии.
  • Исследовательские работы с литиевыми аккумуляторами.

Основные преимущества перчаточных боксов VBOX SS:

  • Изготовлено и разработано в РоссииПростая и в то же время продуманная до мелких деталей конструкция обеспечивает надежность, функциональность и удобство в работе.
  • Большое количество фланцев позволяет подключать несколько источников газов, дополнительные датчики и другую аппаратуру, расширяя таким образом возможности использования перчаточного бокса.
  • Высококачественная промышленная фурнитура из нержавеющей стали производства Германия.
  • Перчатки от мирового лидера в производстве камерных печаток компании Piercan (Франция).
  • Широкий выбор аксессуаров и опций для оптимальной адаптации к любой задаче.
  • Изготавливаются из высококачественной нержавеющей стали AISI 304 толщиной 3 мм.


В стандартной комплектации перчаточные боксы VBOX SS оснащаются перчатками из бутилкаучука c диаметром порта 220 мм для стандартных моделей и 156 мм для вакууммируемых моделей от наиболее авторитетного мирового производителя камерных перчаток компании Piercan (Франция). Опционально боксы могут быть укомплектованы перчатками из: неопрена, латекса, полиуретана, гипалона, EPDM, многослойного материала (гипалон+полиуретан), радиационно-защитного материала на основе полиуретана. Так же опционально могут быть увеличены диаметры перчаточных портов до 186 или 220 мм. Перчаточные боксы Вилитек VBOX SS могут оснащаться герметичными электрическими вводами в зависимости от требований Заказчика.

Экономичная модель перчаточного бокса VBOX SS 750 Eco

Перчаточный бокс VBOX SS 750 EcoДля применений в учебных заведениях, лабораториях с ограниченным бюджетом наша компания предлагает оптимизированную по стоимости модель перчаточных боксов VBOX SS 750 Eco. Конструкция данной модели упрощена относительно стандартных моделей серии, но позволяет проводить аналогичные работы, что и другие перчаточные боксы VBOX SS. В боксе VBOX SS 750 Eco не рекомендуется работать с особо агрессивными веществами. Данная модель не выпускается в вакуумируемом исполнении, откачивается только шлюз, замещение газа в основной камере осуществляется продувкой.


Технические характеристики

Модель

Внутренние размеры рабочей камеры
(ШхГхВ), мм

Внутренние размеры шлюзовой камеры
(Дхø), мм

Количество перчаточных портов/перчаток, шт.

Масса, кг

VBOX SS 750 Eco

750х500х600

300х200

2

63

VBOX SS 550

550x450x450

300х200

2

50

VBOX SS 950

950x500x500

300х200

2

65

VBOX SS 1150

1150x500x500

300х200

2

95

VBOX SS 800

800х700х700

350х300

2

75

VBOX SS 1000

1000х700х700

350x300

2

100

VBOX SS V 550

550x450x450

300х200

2

55

VBOX SS V 950

950x500x500

300х200

2

75

VBOX SS V 1150

1150x500x500

300х200

2

105

VBOX SS V 800

800х700х700

350х300

2

95

VBOX SS V 1000

1000х700х700

350x300

2

125



Список опций, доступных для перчаточных боксов серии VBOX SS

Код

Описание опции

PC

Система управления давлением в боксе, обеспечивает постоянное поддержание заданного давления в боксе (+/- 20 мбар). Включает в себя контроллер давления с датчиком, два электромагнитных клапана. Если перчаточный бокс используется для защиты продукта от влаги или кислорода, то система постоянно поддерживает в боксе небольшой избыточное давление. Если бокс используется для работы с опасными веществами для защиты оператора, то система поддерживает в боксе небольшое разряжение, что в случае нарушения герметичности системы обеспечивает максимальную защиту оператора. Для работы с пониженным давлением необходимо подключение бокса к вакуумному насосу или централизованной системе вакуума для работы под избыточным давлением бокс, как правило, подключается к газовому баллону с редуктором или генератору газа.

Система управления давлением в боксе PC


PD

Ножная педаль для понижения давления в боксе. Используется для временного понижения давление в перчаточном боксе, работающем под избыточным давлением для более комфортного размещения оператором рук в перчатках бокса при начале работы. Педаль выполнена из ударопрочного, не поддерживающего горение, армированного стекловолокном термопластика, изготовлена в Германии. Заказывается только вместе с опцией PC.

R

Дооснащение бокса свинцовым стеклом (эквивалентная толщина 2,5 мм Pb) и радиационно-защитными многослойными перчатками.

RF

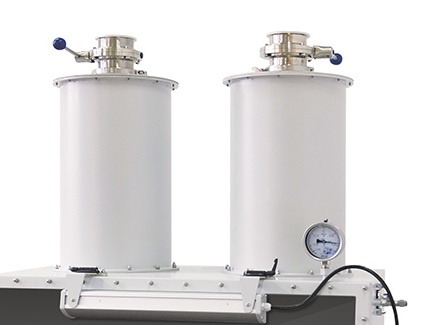

Система фильтрации для защиты от радиоактивных и токсичных аэрозолей. Включает два специальных фильтра, два корпуса фильтров из нержавеющей стали, два дисковых поворотных клапана. Система фильтрации устанавливается на верхней стенке бокса. Диаметр фильтрующих элементов 270 мм, высота 500 мм. Эффективность очистки 99,9%, класс H12, ресурс для сред с концентрацией аэрозолей 0,1 мг/м3 – 12 месяцев. Присоединительные фланцы к системе специальной вентиляции DN 100 Tri-Clamp DIN 32676, под заказ присоединительные фланцы могут быть выполнены других стандартов или по эскизу заказчика.

Система фильтрации для защиты от радиоактивных и токсичных аэрозолей (опция RF)


 V-WELD

Для сварки титановых сплавов в среде аргона особой чистоты требуется контроль защитной среды в соответствии с ОСТ 1.42172-83. Стандарт подразумевает забор пробы газовой среды из сварочной камеры из места планируемой сварки перед началом проведения работ по сварке. Для определения примесей водорода, кислорода и азота в аргоне применяется хроматографический метод.

Опция представляет собой хроматографическую установку. Для определения примесей газовая проба разделяется на составные компоненты благодаря распределению между неподвижным слоем, сорбентом и потоком газа. Газовые компоненты имеют разные коэффициенты поглощения и поэтому разные скорости движения вдоль колонны с сорбентом, что позволяет разделять газовую пробу на компоненты. Дальнейшее детектирование осуществляется за счет детектора теплопроводности – разные компоненты имеют разную теплопроводность. Потенциометр фиксируется отдельные пики и выдает результат в виде графика.

Допустимые пределы содержания компонентов газа перед началом сварки согласно ОСТ 1.42172-83: водорода до 10 ppm, кислорода до 30 ppm, азота до 100 ppm.

VP1

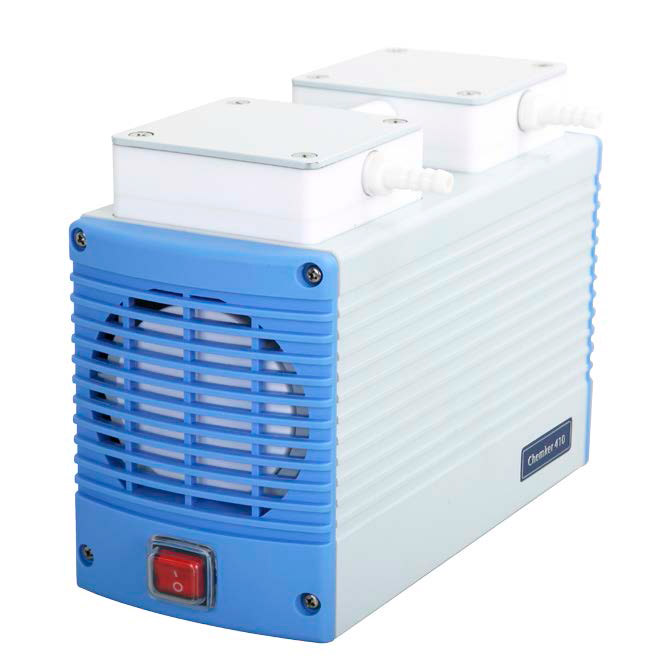

Мембранный химически стойкий вакуумный насос для откачки шлюзов объемом до 10 литров. Проточная часть полностью выполнена из одного из самых химически устойчивых материалов в мире - политетрафторэтилена. Работает полностью без использования масла или смазывающих жидкостей в рабочей камере. Опция включает арматуру для подключения насоса. Предельное остаточное давление 10 мбар. Страна производства Тайвань.

Насос CHEMKER 410 (Опция VP1)

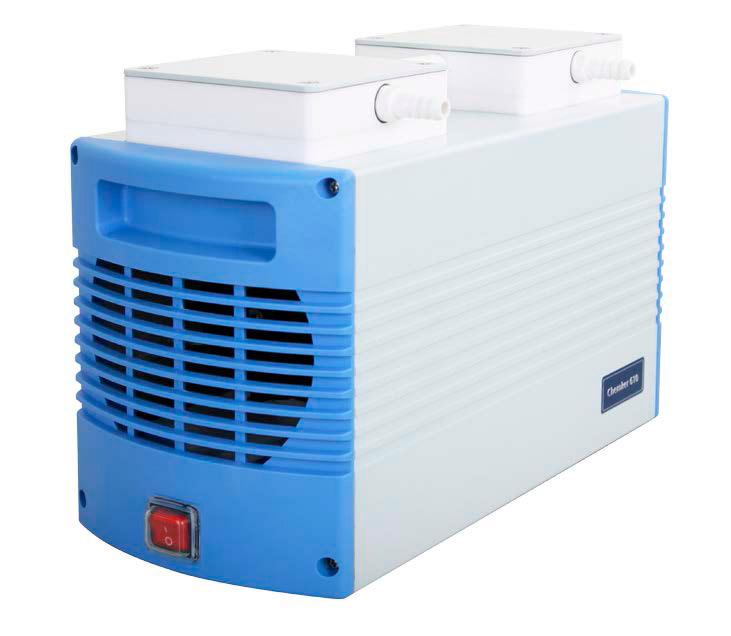

VP2

Мембранный химически стойкий вакуумный насос для откачки шлюзов объемом до 25 литров. Проточная часть полностью выполнена из одного из самых химически устойчивых материалов в мире - политетрафторэтилена. Работает полностью без использования масла или смазывающих жидкостей в рабочей камере. Опция включает арматуру для подключения насоса. Предельное остаточное давление 7 мбар. Страна производства Тайвань.

Насос CHEMKER 610 (Опция VP2)

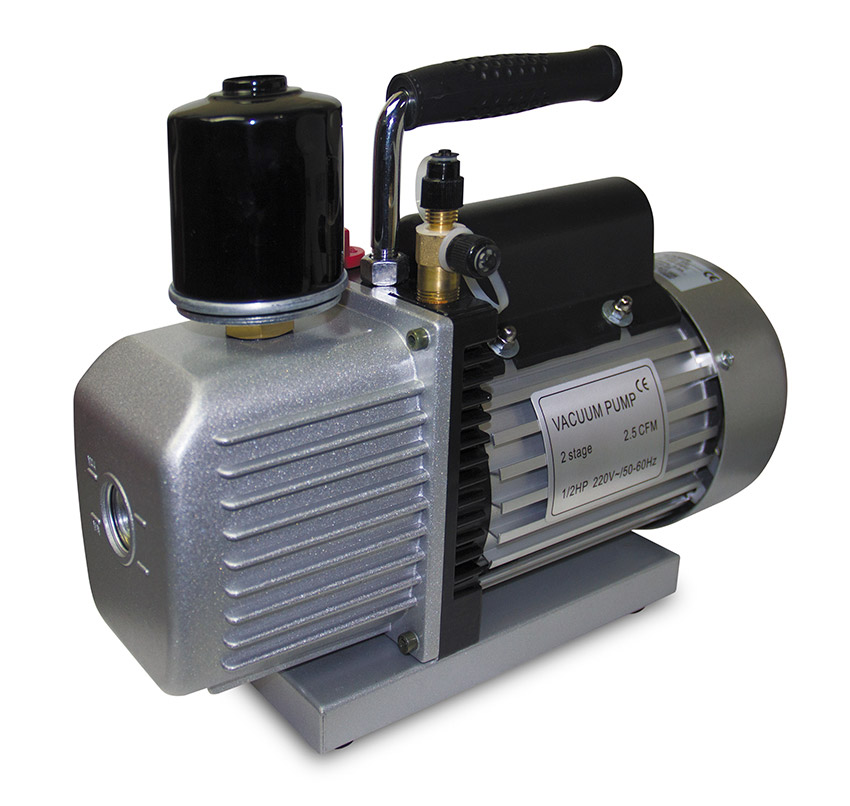

VP3

Двухступенчатый маслонаполненный вакуумный насос пластинчато-роторного типа для откачки шлюзов до 25 литров. В комплекте с фильтром масляного тумана, арматурой для подключения. Предельное остаточное давление 0,05 мбар. Страна производства Тайвань.

Опция VP3 для боксов VILITEK VBOX PRO

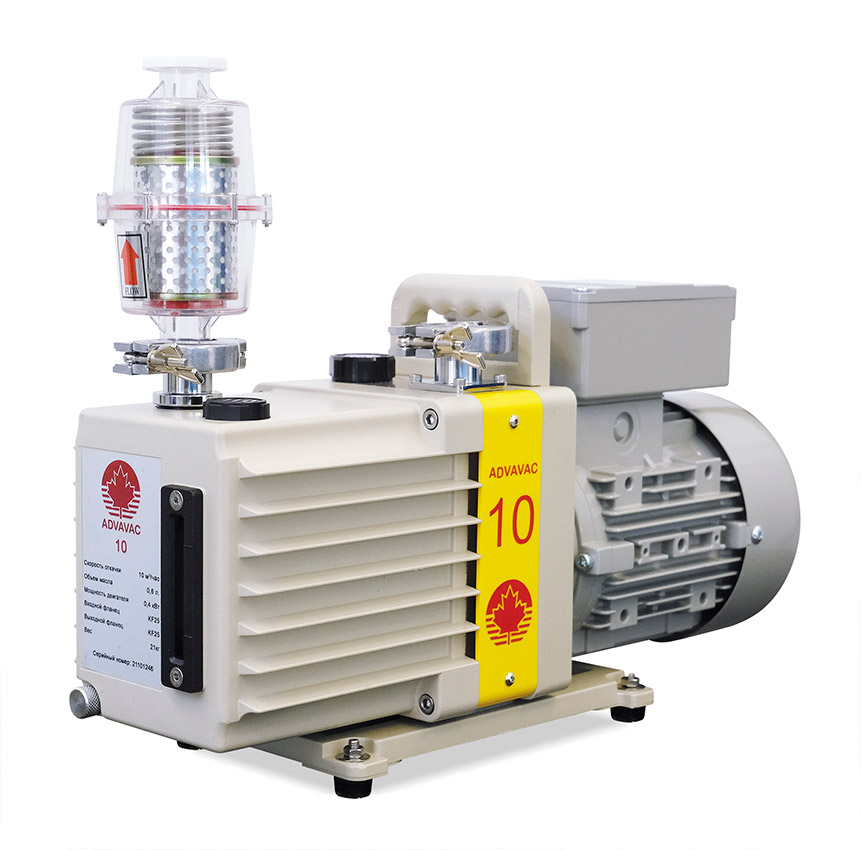

VP4

Двухступенчатый маслонаполненный вакуумный насос пластинчато-роторного типа для откачки шлюзов до 60 литров и основных камер вакуумируемых боксов до 300 литров. В комплекте с фильтром масляного тумана, арматурой для подключения. Предельное остаточное давление 0,002 мбар. Высокий ресурс, подходит для непрерывной работы, страна производства Ю. Корея.

Опция VP4 для боксов VILITEK VBOX PRO

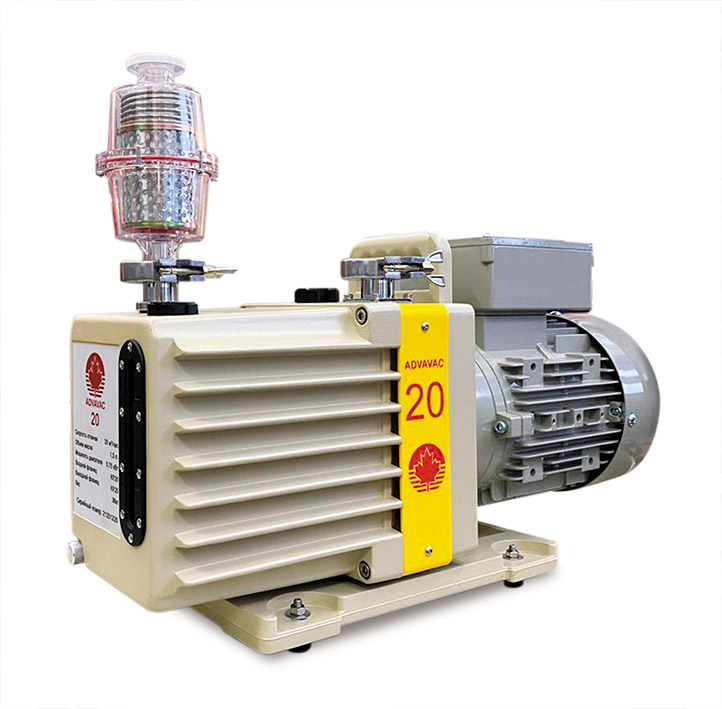

VP5

Двухступенчатый маслонаполненный вакуумный насос пластинчато-роторного типа для откачки шлюзов до 120 литров и основных камер вакуумируемых боксов до 600 литров. В комплекте с фильтром масляного тумана, арматурой для подключения. Предельное остаточное давление 0,002 мбар. Высокий ресурс, подходит для непрерывной работы, страна производства Ю. Корея.

Опция VP5 для боксов VILITEK VBOX PRO

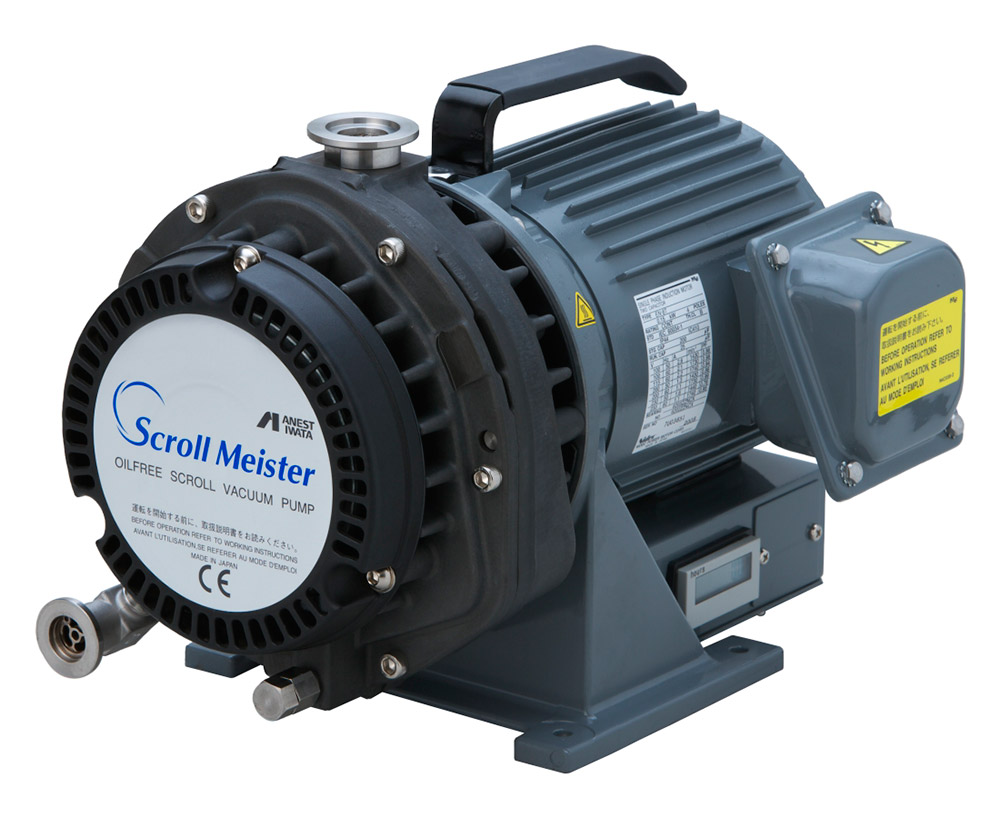

VP6

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 30 литров. Предельное остаточное давление 0.05 мбар (5 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

Безмасляный вакуумный насос VP6

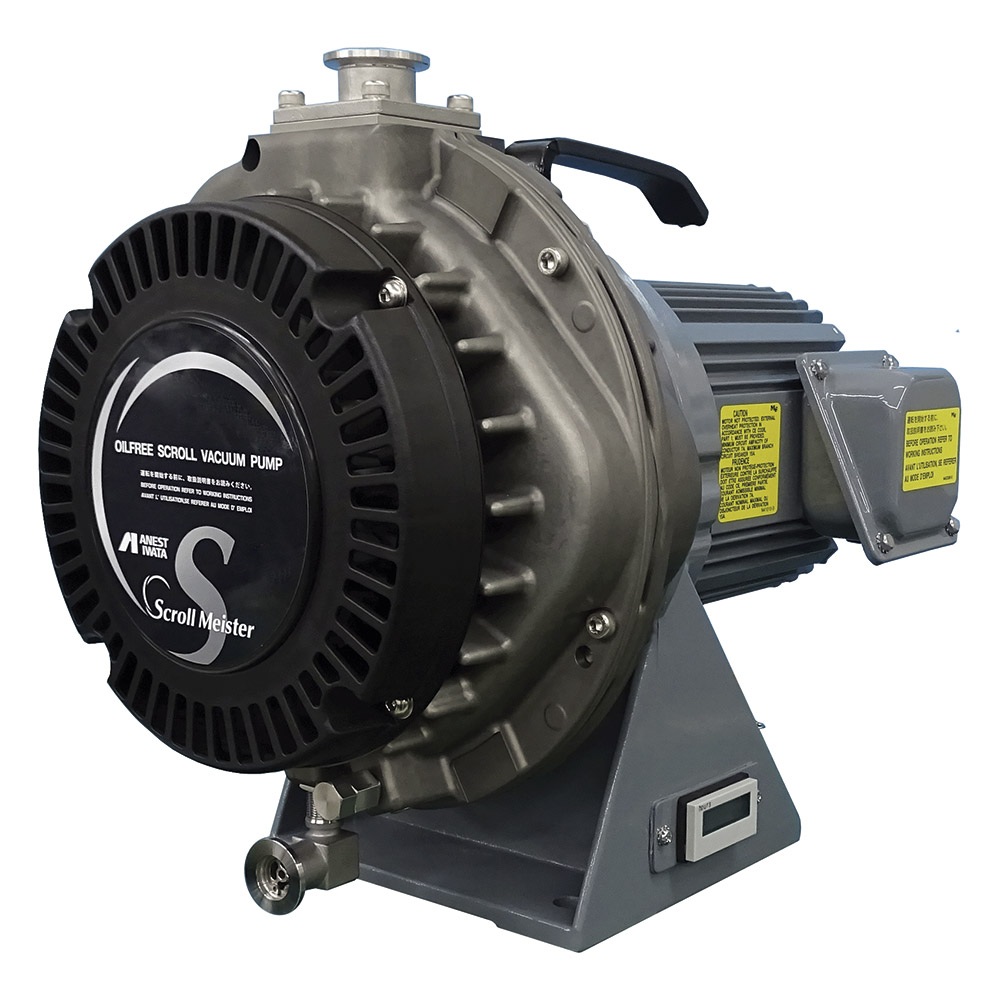

VP7

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 60 литров и основных камер вакууммируемых боксов до 350 литров. Предельное остаточное давление 0.016 мбар (1.6 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

Безмасляный вакуумный насос VP7


VP8

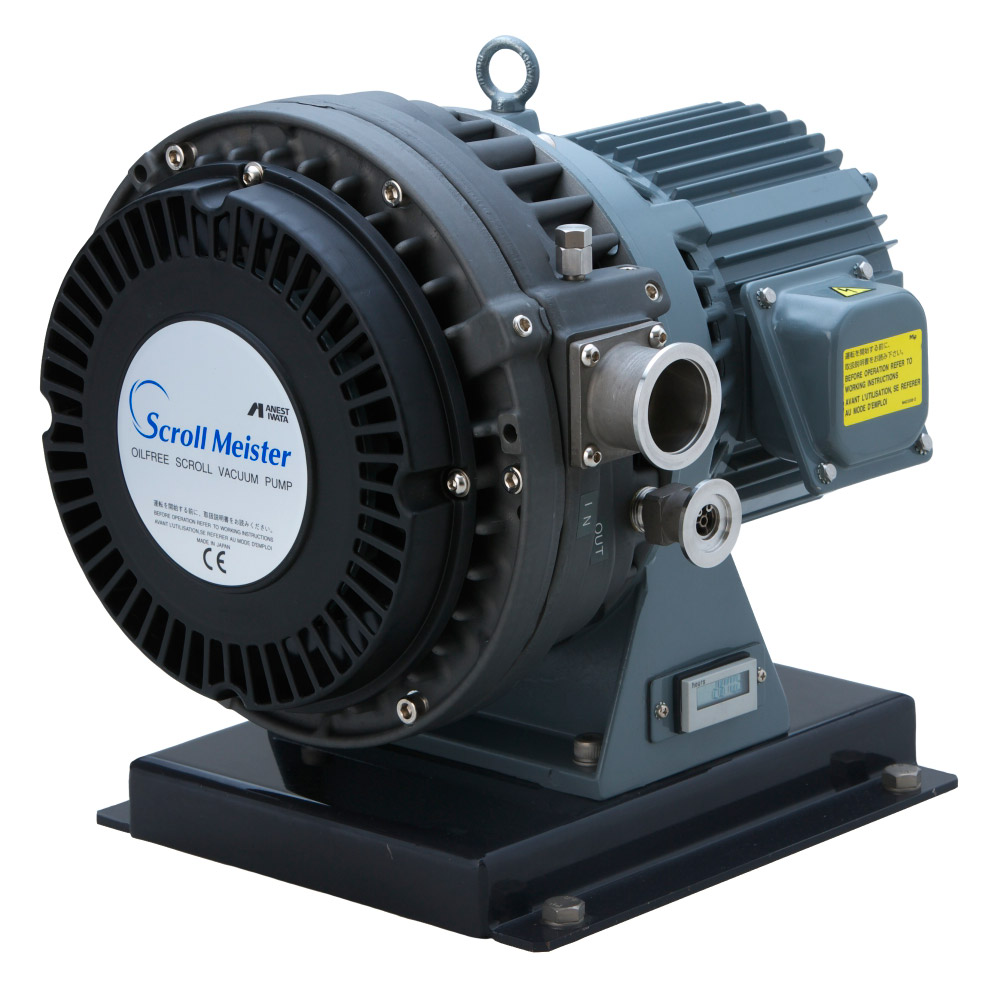

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 120 литров и основных камер вакууммируемых боксов до 650 литров. Предельное остаточное давление 0.01 мбар (1 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

Безмасляный вакуумный насос VP8


SO

Датчик концентрации (газоанализатор) кислорода. При заказе указывается диапазон измерения концентрации кислорода. Для измерения концентрации кислорода в перчаточных боксах VILITEK используются высокоточные электрохимические датчики с минимальным временем отклика. Еще одной особенностью применяемых газоанализаторов кислорода является простота и замены и низкая стоимость измерительного элемента.

Датчик концентрации кислорода SO


SH

Датчик концентрации паров воды с емкостным чувствительным элементом сорбционного типа. Измеряет парциальное давление паров воды, специально адаптирован для работы в составе перчаточного бокса. Страна производства Россия.

Датчик концентрации паров воды SH


SH-PRO

Прецизионный кулонометрический датчик концентрации паров воды, чувствительный элемент с пятиокисью фосфора. Применим для приложений, в которых в камере присутствуют коррозионные газы Cl2, HCl, F2, HF и т.д. При работе с органическими растворителями устанавливается после опции RS. Не требует периодической калибровки, легко регенерируется, практически неограниченный срок службы, быстрое время отклика. Измеряет парциальное давление паров воды, специально адаптирован для работы в составе перчаточного бокса. Страна производства Германия.

AV

Система автоматической продувки инертным газом перчаточного бокса до заданных значений концентрации кислорода и (или) паров воды. Заказывается совместно с опциями SO и (или) SH. Обычно не заказывается совместно с опциями RO и RH.

SN

Анализатор азота в аргоне. Специально разработан для анализа примесей азота в перчаточных боксах, работающих со средой аргона. Используется при работе с литием, а также при проведении сварки деталей из титановых сплавов. Принцип измерения - эмиссионная спектроскопия. Диапазон измерений 0-200 ppm, точность 0,1 ppm.

RH

Система очистки от паров воды на базе молекулярного сита. В состав опции входит система нагрева с температурным котроллером для регенерации поглотителя.

Система очистки от паров воды RH      Система очистки от паров воды RH


RS

Колонна с адсорбентом для очистки газа в боксе от паров органических растворителей. Устанавливается как правило совместно с опциями RO и RH, подключается совместно с этими опциями. Регенерация адсорбент не рекомендуется, требуется периодическая замена адсорбента.

RO

Система очистки рабочего газа от кислорода с регенерируемым поглотителем. В состав опции входит система нагрева с температурным котроллером для регенерации поглотителя и встроенный расходомер газа регенерации.

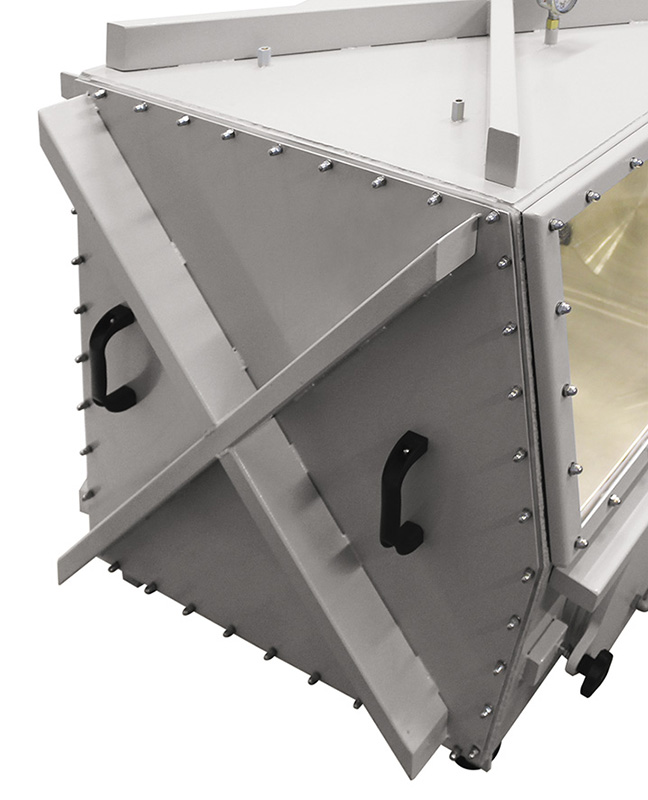

D

Съёмная торцевая крышка. Данная опция полезна в тех случаях, когда требуется загрузка и выгрузка больших объектов. Данная опция предусматривает изготовление перчаточного бокса со съемной торцевой крышкой размером во всю боковую грань бокса. Крышка закрепляется винтами из нержавеющей стали.

Съёмная торцевая крышка D

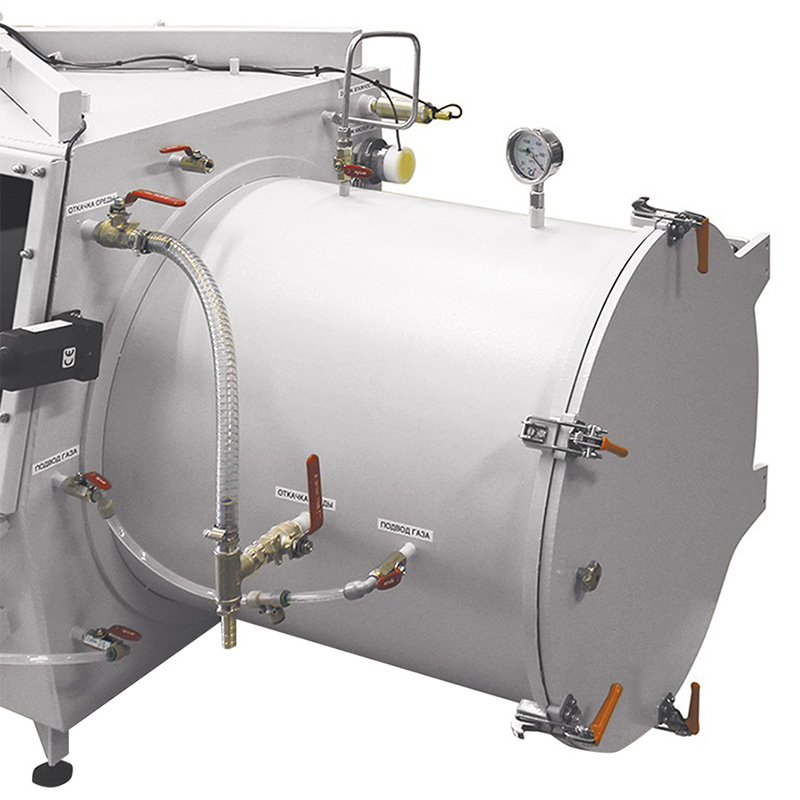

LC

Замена шлюзовой камеры диаметром 200 мм и длиной 300 мм на шлюзовую камеру диаметром 300 мм и длиной 350 мм. Данная опция будет полезна, если бокс будет использоваться для работы с крупногабаритными объектами. Так же возможно оснащение перчаточного бокса серии VBOX SS увеличенной шлюзовой камерой с размерами по техническому заданию заказчика, стоимость и конкретные размеры шлюзовой камеры в этом случае уточняются при заказе.


Увеличенная шлюзовая камера LC



CT1

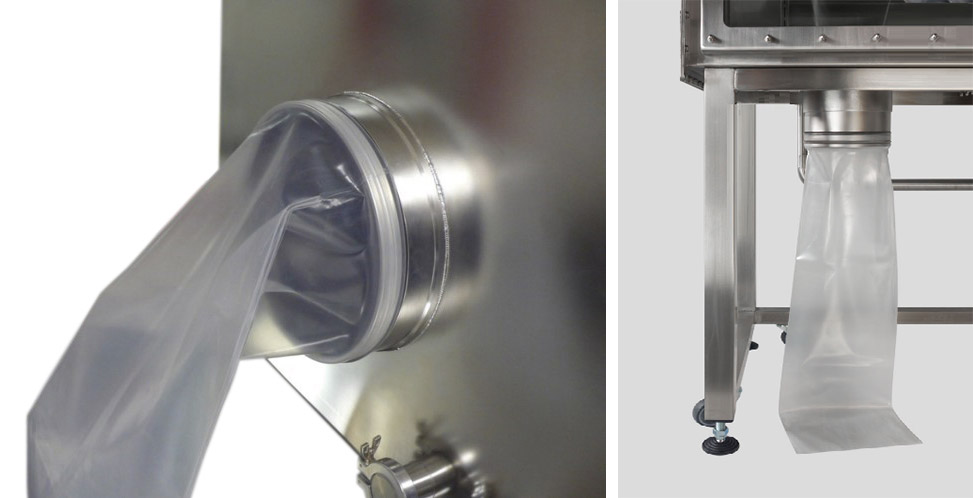

Опциональный порт для сбора опасных отходов диаметром 186 мм с герметично запаиваемыми полимерными контейнерами. Позволяет помещать отходы при работе в боксе в специальный герметичный полимерный контейнер. В комплекте поставляются 10 шт. контейнеров. Устройство для герметичной запайки контейнеров продаётся отдельно. Используется при работе с радиоактивными материалами, фармацевтическими субстанциями и т.д.

Опция для сбора отходов CT1


CT2

Опциональный порт для сбора опасных отходов диаметром 220 мм с герметично запаиваемыми полимерными контейнерами. Позволяет помещать отходы при работе в боксе в специальный герметичный полимерный контейнер. В комплекте поставляются 10 шт. контейнеров. Устройство для герметичной запайки контейнеров продаётся отдельно. Используется при работе с радиоактивными материалами, фармацевтическими субстанциями и т.д.

Опция для сбора отходов CT2

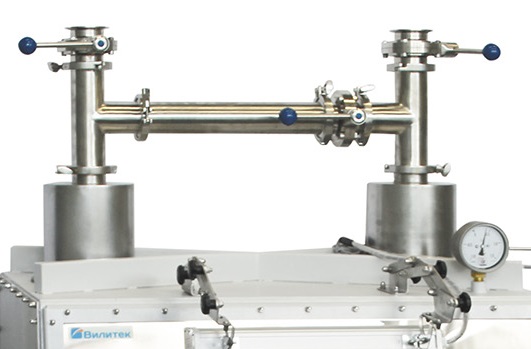

DUST-FREE

Система фильтрации DUST-FREE для боксов VBOX SS включает высокоэффективный фильтр, герметичный вентилятор, обеспечивающий циркуляцию и три клапана для управления потоком (замкнутая циркуляция или проточная продувка бокса).
Используется для работы с объектами, чувствительными к попаданию микрочастиц пыли, а также может использоваться для стерилизации газа в боксе, так как используемые фильтры задерживают также микроорганизмы.

Система циркуляции газа в боксе с очисткой HEPA фильтрами

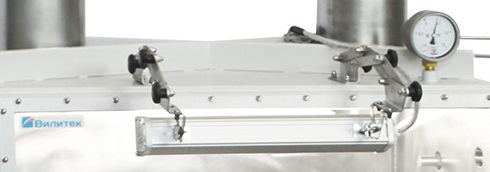

L

Опция светодиодной подсветки основной камеры.

Опция светодиодной подсветки основной камеры



BASE

Стол-подставка для работы сидя. Стандартно перчаточный бокс устанавливается на лабораторный стол, данная подставка заменяет лабораторный стол. Изготовлена из конструкционной стали с порошковым покрытием.

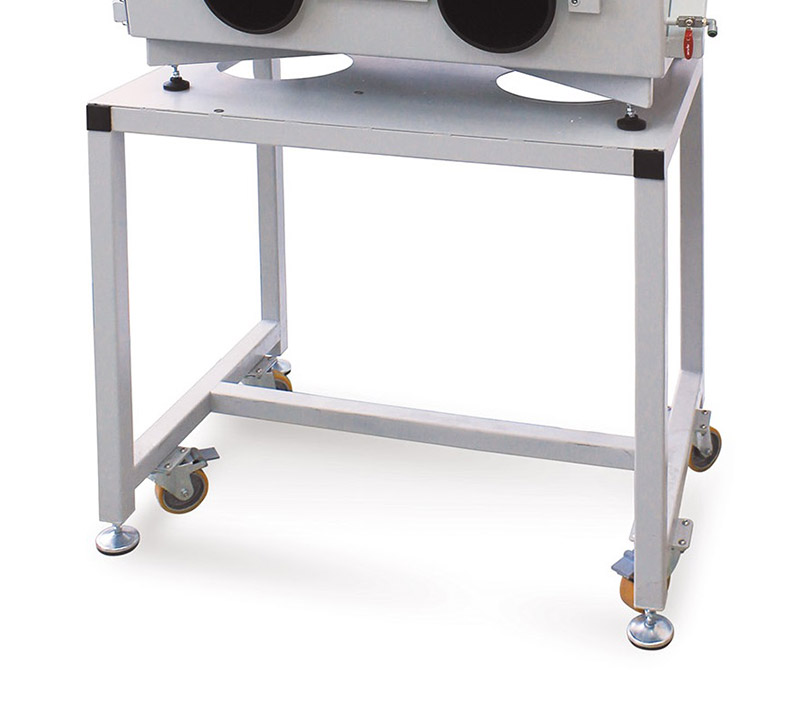

BASE1

Стол-подставка для работы стоя. Стандартно перчаточный бокс устанавливается на лабораторный стол, данная подставка заменяет лабораторный стол. Прочная конструкция из стали с порошковым покрытием.

Опция BASE1. Стол-подставка для работы стоя

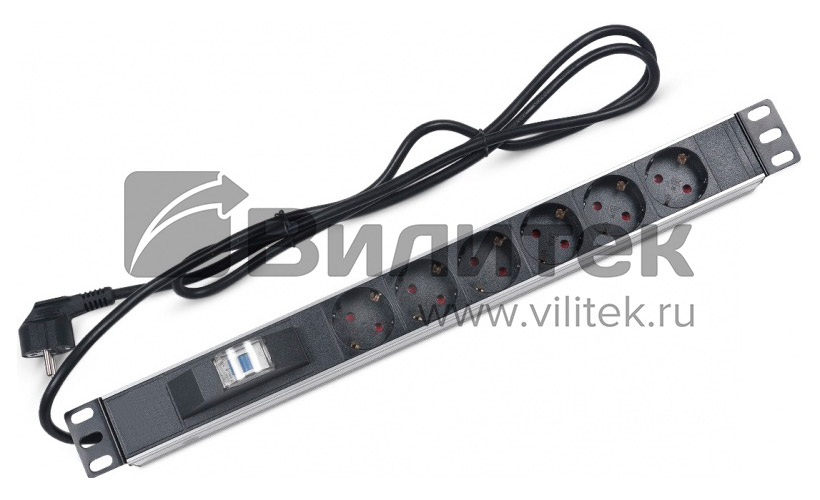

ES

Блок розеток, установленный внутри бокса для подключения электрических приборов. Подключение выполнено через герметичный электрический ввод. Максимальная суммарная токовая нагрузка 10 А. Количество розеток в блоке 3 шт. Тип розетки: евророзетка (типа Шуко, тип С2 ГОСТ 7396.1-89, тип F по CEE 7/3) с контактом заземления.

Блок розеток ES

EF1

Герметичный электрический ввод 4 контакта в комплекте с ответными разъемами с двух сторон. 2 контакта с допустимой токовой нагрузкой до 10 А на контакт и 2 контакта до 15 А на контакт. Максимальная суммарная токовая нагрузка на ввод до 42 А. Максимальное напряжение 560 В. Ввод смонтирован на стенке бокса, с наружной и внутренней сторон имеются разъёмы для подключения, ответные разъемы входят в комплект поставки. Можно использовать на вакууммируемых боксах. На одном боксе может быть установлено несколько таких вводов.

EF2

Герметичный электрический ввод 20 контактов в комплекте с ответными разъемами с двух сторон. Максимальная токовая нагрузка на один контакт до 3,5 А. Максимальная суммарная токовая нагрузка на ввод до 58 А. Максимальное напряжение 560 В. Ввод смонтирован на стенке бокса, с наружной и внутренней сторон имеются разъёмы для подключения, ответные разъемы входят в комплект поставки. Можно использовать на вакууммируемых боксах. На одном боксе может быть установлено несколько таких вводов.

EF3

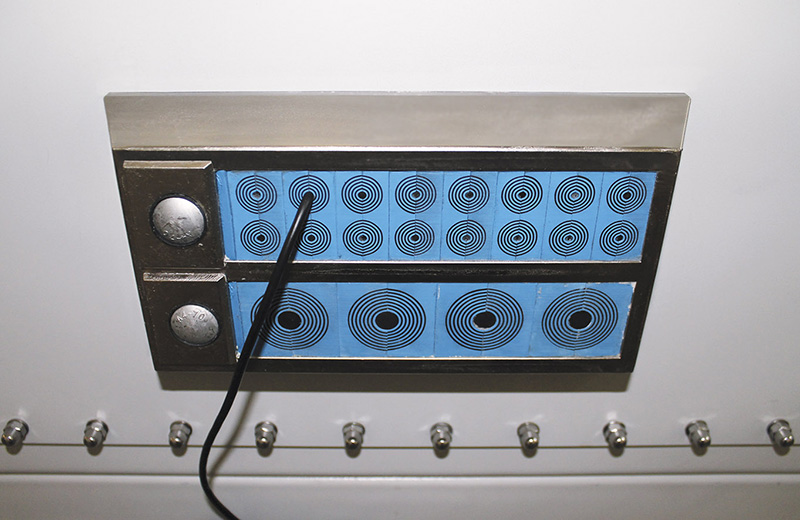

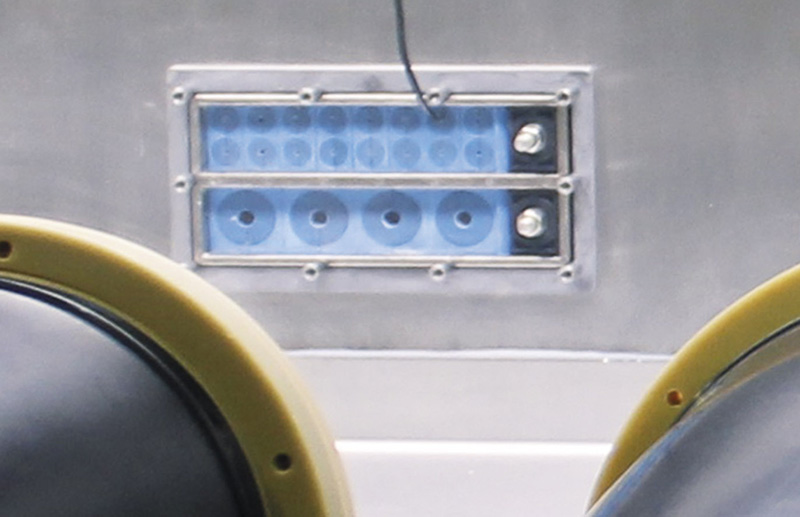

Ввод для подачи внутрь перчаточного бокса круглых кабелей или трубок. Герметизация кабеля или трубки осуществляется по внешнему диаметру специальными регулируемыми уплотнениями. Кабель или трубка проходят в бокс без разрыва. Ввод предназначен для герметичного ввода внутрь перчаточного бокса до 16-и кабелей или трубок наружным диаметром от 3,6 до 16,5 мм и до 4-х кабелей или трубок наружным диаметром от 9,5 до 32,5 мм. Не допускается использование на вакууммируемых боксах. На одном боксе может быть установлено несколько таких вводов.

Ввод для подачи внутрь перчаточного бокса круглых кабелей или трубок EF3   Ввод для подачи внутрь перчаточного бокса круглых кабелей или трубок EF3


FRM

Регулятор-измеритель расхода газа с ручной настройкой. Для непрерывной продувки перчаточного бокса инертным газом. Популярная опция, необходима для работы боксов без встроенной системы очистки инертного газа.

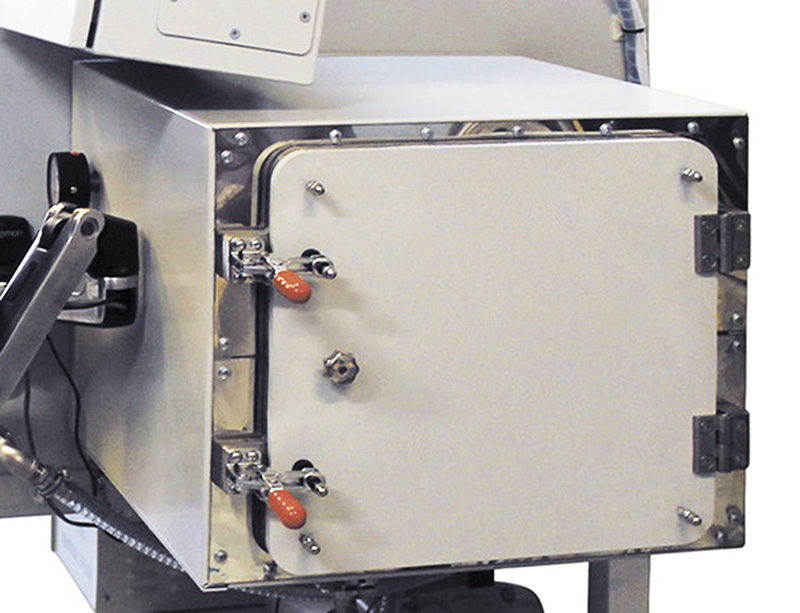

AC8

Шлюзовая камера прямоугольной формы с инфракрасным нагревом до 200 град. С, управление программируемым контроллером, внутренние размеры (ШхВхГ) 290х265х465 мм. Клапаны напуска и откачки с электромагнитным приводом. Позволяет настраивать программу термо-вакуумной обработки объекта перед передачей в бокс, например, для удаления адсорбированной влаги с поверхности изделия.

Шлюзовая камера AC6


AC9

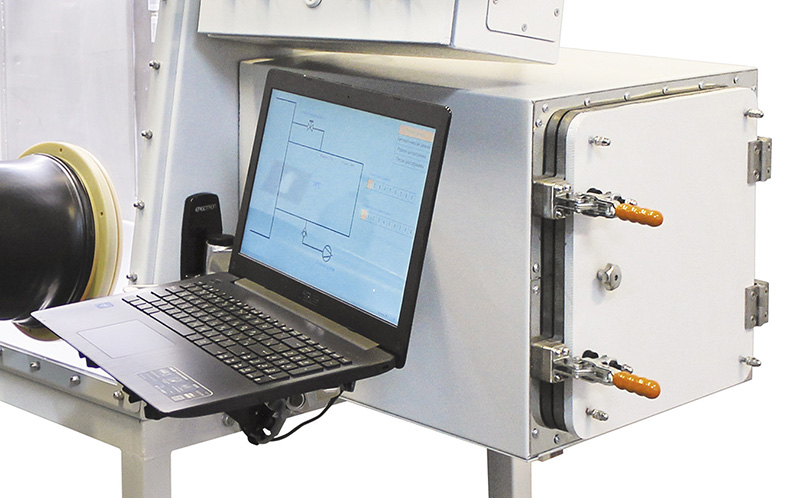

Шлюзовая камера прямоугольной формы с инфракрасным нагревом до 200 град. С, управление контроллером и компьютерной системой с ноутбуком, внутренние размеры (ШхВхГ) 290х265х465 мм. Клапаны напуска и откачки с электромагнитным приводом. Позволяет настраивать программу термо-вакуумной обрабоки объекта перед передачей в бокс, например, для удаления адсорбированной влаги с поверхности изделия.

Шлюзовая камера AC7


RACK1

Полка из нержавеющей стали для хранения реагентов и инструмента внутри бокса. Материал - нержавеющая сталь 3 мм со стеклоструйной шлифовкой, глубина 350 мм, ширина 400 мм. В одном боксе может быть установлено несколько таких полок. Полки с другими размерами также могут быть изготовлены как нестандартные изделия.

  Чтобы получить информацию о других доступных опциях для перчаточных боксов VBOX SS обращайтесь, пожалуйста, к специалистам компании Вилитек


Перчаточные боксы VBOX производства компании Вилитек эксплуатируются ведущими научно-исследовательскими институтами и высокотехнологичными промышленными предприятиями в России и за рубежом. Ниже представлен неполный перечень заказчиков боксов VBOX, для получения более полной информации, пожалуйста, обращайтесь в отдел продаж и технической поддержки компании Вилитек.
