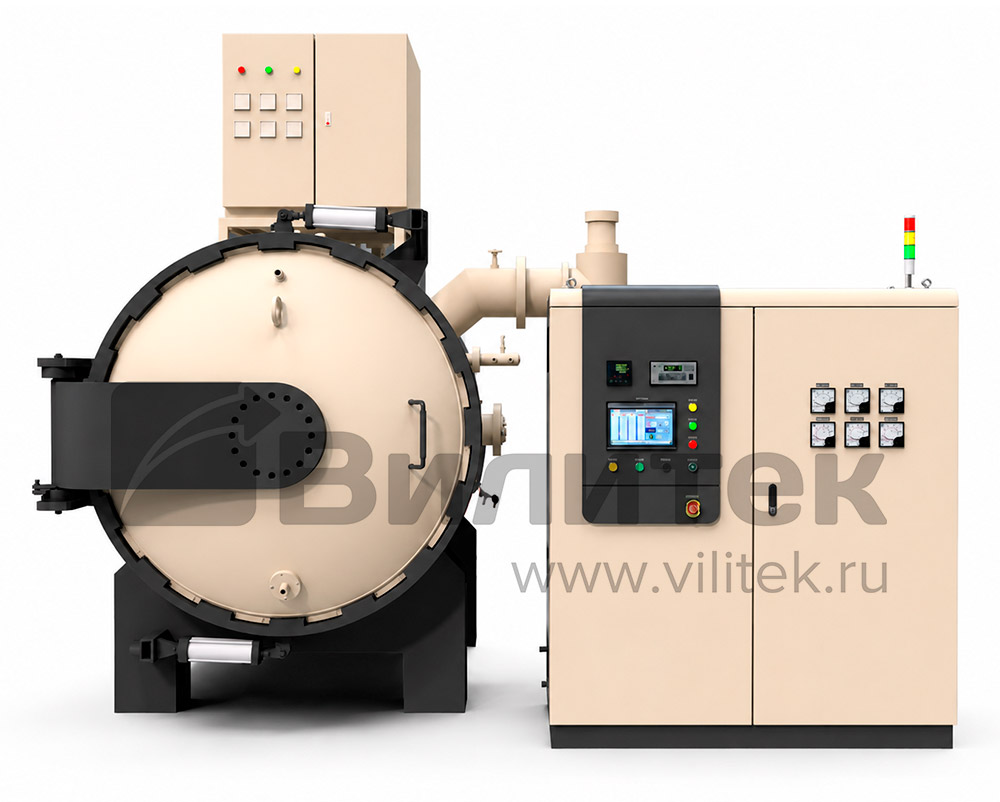

Вакуумные печи для газовой закалки
Вакуумные печи для газовой закалки серии VFT-V-G выпускаются в горизонтальном и вертикальном исполнении. Вертикальные модели могут иметь верхнюю либо нижнюю загрузку и подходят для длинномерных, массивных и склонных к деформации изделий — валов, стержней, пластин и крупногабаритных деталей.
Оборудование применяется для закалки инструментальных, штамповых, быстрорежущих и высокопрочных сталей. Нагрев в вакууме предотвращает образование окалины и обезуглероживание, а интенсивное охлаждение газом под давлением обеспечивает равномерный отвод тепла и уменьшает риск коробления.
Преимущества
- чистая поверхность без масляных загрязнений;
- давление охлаждающего газа 6, 10 или 15 бар;
- горизонтальное и вертикальное исполнение;
- автоматическое управление нагревом, выдержкой и охлаждением;
- возможность адаптации рабочей зоны и комплектации под технологический процесс.
Выбор нагревательных элементов и теплоизоляции
Материалы горячей зоны подбираются с учетом максимальной рабочей температуры, состава обрабатываемых материалов и требований к чистоте процесса.
|
Рабочая температура, °C |
Рекомендуемые нагревательные элементы |
Рекомендуемая теплоизоляция |
|
До 800 |
Жаростойкий никель-хромовый сплав |
Нержавеющая сталь |
|
800–950 |
Жаростойкий никель-хромовый сплав Cr20Ni80 |
Жаропрочная сталь + нержавеющая сталь либо жаропрочная сталь + графитовый войлок |
|
950–1100 |
Молибден или жаропрочная сталь |
Молибден + нержавеющая сталь либо молибден + графитовый войлок |
|
1100–1300 |
Молибден-лантановый сплав или высокочистый графит |
Молибден-лантановый сплав + нержавеющая сталь либо мягкий + жесткий графитовый войлок |
|
1300–1600 |
Молибден-лантановый сплав, изостатический графит или вольфрамовый сплав |
Молибден-лантановый сплав + нержавеющая сталь; мягкий + жесткий графитовый войлок; вольфрамовый сплав + молибден-лантановый сплав + нержавеющая сталь |
|
1600–2100 |
Изостатический графит или тантал |
Мягкий + жесткий графитовый войлок либо тантал + молибден-лантановый сплав + нержавеющая сталь |
Рекомендуемый рабочий вакуум
|
Вакуумная термообработка |
Рекомендуемый рабочий вакуум, Па |
Вакуумная пайка |
Рекомендуемый рабочий вакуум, Па |
|
Стали: легированные инструментальные, конструкционные, подшипниковые |
1–10⁻¹ |
Алюминиевые изделия |
10⁻³ |
|
Легированные стали, содержащие Cr, Ni, Si и другие элементы |
10 |
Изделия на основе меди |
10⁻¹–10⁻² |
|
Нержавеющие стали и жаропрочные сплавы на основе Fe, Ni и Co |
10⁻²–10⁻³ |
Изделия на основе никеля |
10⁻²–10⁻³ |
|
Титановые сплавы |
10⁻³ |
Изделия из многокомпонентных сплавов |
10⁻¹–10⁻³ |
|
Медные сплавы |
133–13,3 |
Отпуск быстрорежущих сталей |
1,3–10⁻² |
Технические характеристики
Возможно изменение характеристик под техническое задание Заказчика.
Скачать опросный лист для подбора вакуумной печи
Возможно исполнение в вариантах с вертикальной и горизонтальной загрузкой.
|
Модель |
VFT-V446-G |
VFT-V557-G |
VFT-V669-G |
|
Рабочая зона, мм |
400×400×600 |
500×500×700 |
600×600×900 |
|
Макс. температура, °C |
1300 |
1300 |
1300 |
|
Давление газа, бар |
6 / 10 / 15 |
6 / 10 / 15 |
6 / 10 / 15 |
|
Предельное давление, Па |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
|
Однородность, °C |
±5 |
±5 |
±5 |
|
Загрузка, кг |
200 |
300 |
500 |
|
Модель |
VFT-V7710-G |
VFT-V8810-G |
VFT-V8812-G |
|
Рабочая зона, мм |
700×700×1000 |
800×800×1000 |
800×800×1200 |
|
Макс. температура, °C |
1300 |
1300 |
1300 |
|
Давление газа, бар |
6 / 10 / 15 |
6 / 10 / 15 |
6 / 10 / 15 |
|
Предельное давление, Па |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
|
Однородность, °C |
±5 |
±5 |
±5 |
|
Загрузка, кг |
700 |
1000 |
1000 |
|
Модель |
VFT-V9915-G |
VFT-V101015-G |
VFT-V1008-G-V |
|
Рабочая зона, мм |
900×900×1500 |
1000×1000×1500 |
Ø1000×750, вертикальная |
|
Макс. температура, °C |
1300 |
1300 |
1300 |
|
Давление газа, бар |
6 / 10 / 15 |
6 / 10 / 15 |
6 / 10 / 15 |
|
Предельное давление, Па |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
|
Однородность, °C |
±5 |
±5 |
±5 |
|
Загрузка, кг |
1200 |
2000 |
1000 |
|
Модель |
VFT-V1010-G-V |
VFT-V1100-G-V |
VFT-V1111-G-V |
|
Рабочая зона, мм |
Ø1000×1000, вертикальная |
Ø1100×1000, вертикальная |
Ø1100×1100, вертикальная |
|
Макс. температура, °C |
1300 |
1300 |
1300 |
|
Давление газа, бар |
6 / 10 / 15 |
6 / 10 / 15 |
6 / 10 / 15 |
|
Предельное давление, Па |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
|
Однородность, °C |
±5 |
±5 |
±5 |
|
Загрузка, кг |
1200 |
1300 |
1500 |
|
Модель |
VFT-V1208-G-V |
VFT-V1210-G-V |
VFT-V1412-G-V |
|
Рабочая зона, мм |
Ø1200×800, вертикальная |
Ø1200×1000, вертикальная |
Ø1400×1200, вертикальная |
|
Макс. температура, °C |
1300 |
1300 |
1300 |
|
Давление газа, бар |
6 / 10 / 15 |
6 / 10 / 15 |
6 / 10 / 15 |
|
Предельное давление, Па |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
|
Однородность, °C |
±5 |
±5 |
±5 |
|
Загрузка, кг |
1200 |
1200 |
1500 |
|
Модель |
VFT-V1512-G-V |
VFT-V1616-G-V |
|
Рабочая зона, мм |
Ø1500×1200, вертикальная |
Ø1650×1650, вертикальная |
|
Макс. температура, °C |
1300 |
1300 |
|
Давление газа, бар |
6 / 10 / 15 |
6 / 10 / 15 |
|
Предельное давление, Па |
4×10⁻¹ / 6,7×10⁻³ |
4×10⁻¹ / 6,7×10⁻³ |
|
Однородность, °C |
±5 |
±5 |
|
Загрузка, кг |
2000 |
3000 |
