Низкотемпературные вакуумные печи для пайки

Низкотемпературные вакуумные печи серии VFB-V-L предназначены для пайки алюминиевых изделий при температуре до 700 °C. Вакуумная среда способствует удалению газов и влаги, ограничивает образование оксидной пленки и обеспечивает равномерное заполнение соединительных зазоров припоем.

Оборудование применяется для изготовления алюминиевых пластинчато-ребристых теплообменников, автомобильных радиаторов, испарителей и конденсаторов систем кондиционирования, волноводов, радиолокационных антенн и других тонкостенных узлов сложной формы.

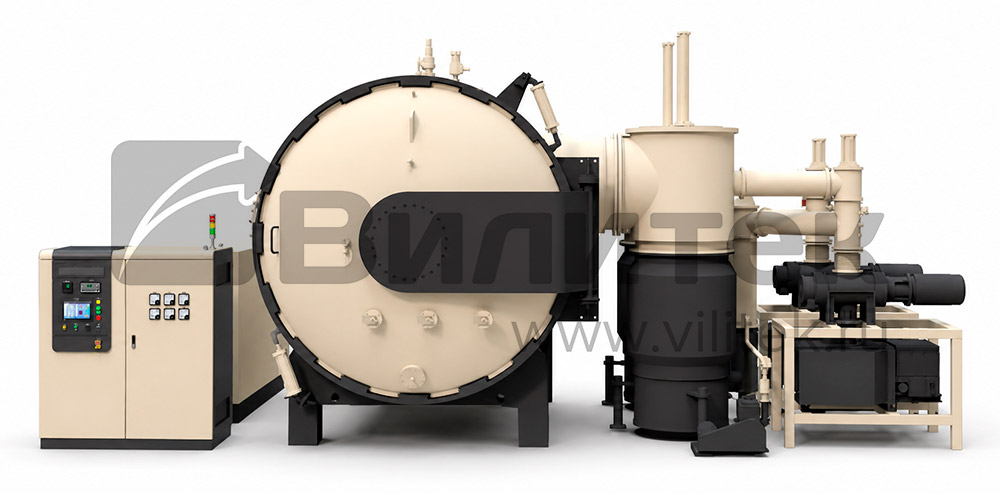

Низкотемпературные вакуумные печи серии VFB-V-L


Преимущества

  • однородность температуры до ±3 °C;
  • рабочие зоны для лабораторных и крупногабаритных изделий;
  • отсутствие флюсовых остатков и снижение объема последующей очистки;
  • автоматическое управление рецептом пайки;
  • возможность адаптации рабочей зоны под размеры изделия.


Выбор нагревательных элементов и теплоизоляции

Материалы горячей зоны подбираются с учетом максимальной рабочей температуры, состава обрабатываемых материалов и требований к чистоте процесса.

Рабочая температура, °C

Рекомендуемые нагревательные элементы

Рекомендуемая теплоизоляция

До 800

Жаростойкий никель-хромовый сплав

Нержавеющая сталь

800–950

Жаростойкий никель-хромовый сплав Cr20Ni80

Жаропрочная сталь + нержавеющая сталь либо жаропрочная сталь + графитовый войлок

950–1100

Молибден или жаропрочная сталь

Молибден + нержавеющая сталь либо молибден + графитовый войлок

1100–1300

Молибден-лантановый сплав или высокочистый графит

Молибден-лантановый сплав + нержавеющая сталь либо мягкий + жесткий графитовый войлок

1300–1600

Молибден-лантановый сплав, изостатический графит или вольфрамовый сплав

Молибден-лантановый сплав + нержавеющая сталь; мягкий + жесткий графитовый войлок; вольфрамовый сплав + молибден-лантановый сплав + нержавеющая сталь

1600–2100

Изостатический графит или тантал

Мягкий + жесткий графитовый войлок либо тантал + молибден-лантановый сплав + нержавеющая сталь


Рекомендуемый рабочий вакуум

Вакуумная термообработка

Рекомендуемый рабочий вакуум, Па

Вакуумная пайка

Рекомендуемый рабочий вакуум, Па

Стали: легированные инструментальные, конструкционные, подшипниковые

1–10⁻¹

Алюминиевые изделия

10⁻³

Легированные стали, содержащие Cr, Ni, Si и другие элементы

10

Изделия на основе меди

10⁻¹–10⁻²

Нержавеющие стали и жаропрочные сплавы на основе Fe, Ni и Co

10⁻²–10⁻³

Изделия на основе никеля

10⁻²–10⁻³

Титановые сплавы

10⁻³

Изделия из многокомпонентных сплавов

10⁻¹–10⁻³

Медные сплавы

133–13,3

Отпуск быстрорежущих сталей

1,3–10⁻²


Технические характеристики

Возможно изменение характеристик под техническое задание Заказчика.

Скачать опросный лист для подбора вакуумной печи

Возможно исполнение в вариантах с вертикальной и горизонтальной загрузкой.

Модель

VFB-V335-L

VFB-V446-L

VFB-V669-L

Рабочая зона, мм

300×300×500

400×400×600

600×600×900

Макс. температура, °C

700

700

700

Предельное давление, Па

4×10⁻³

4×10⁻³

4×10⁻³

Однородность, °C

±3

±3

±3

Загрузка, кг

100

200

500



Модель

VFB-V6612-L

VFB-V7710-L

VFB-V8812-L

Рабочая зона, мм

600×600×1200

700×700×1000

800×800×1200

Макс. температура, °C

700

700

700

Предельное давление, Па

4×10⁻³

4×10⁻³

4×10⁻³

Однородность, °C

±3

±3

±3

Загрузка, кг

500

700

1000



Модель

VFB-V9915-L

VFB-V121220-L

VFB-V121235-L

Рабочая зона, мм

900×900×1500

1200×1200×2000

1200×1200×3500

Макс. температура, °C

700

700

700

Предельное давление, Па

4×10⁻³

4×10⁻³

4×10⁻³

Однородность, °C

±3

±3

±3

Загрузка, кг

1200

3000

4000



Модель

VFB-V121240-L

VFB-V131320-L

VFB-V131340-L

Рабочая зона, мм

1200×1200×4000

1300×1300×2000

1300×1300×4000

Макс. температура, °C

700

700

700

Предельное давление, Па

4×10⁻³

4×10⁻³

4×10⁻³

Однородность, °C

±3

±3

±3

Загрузка, кг

5000

3500

5500
