Вакуумные планетарные миксеры

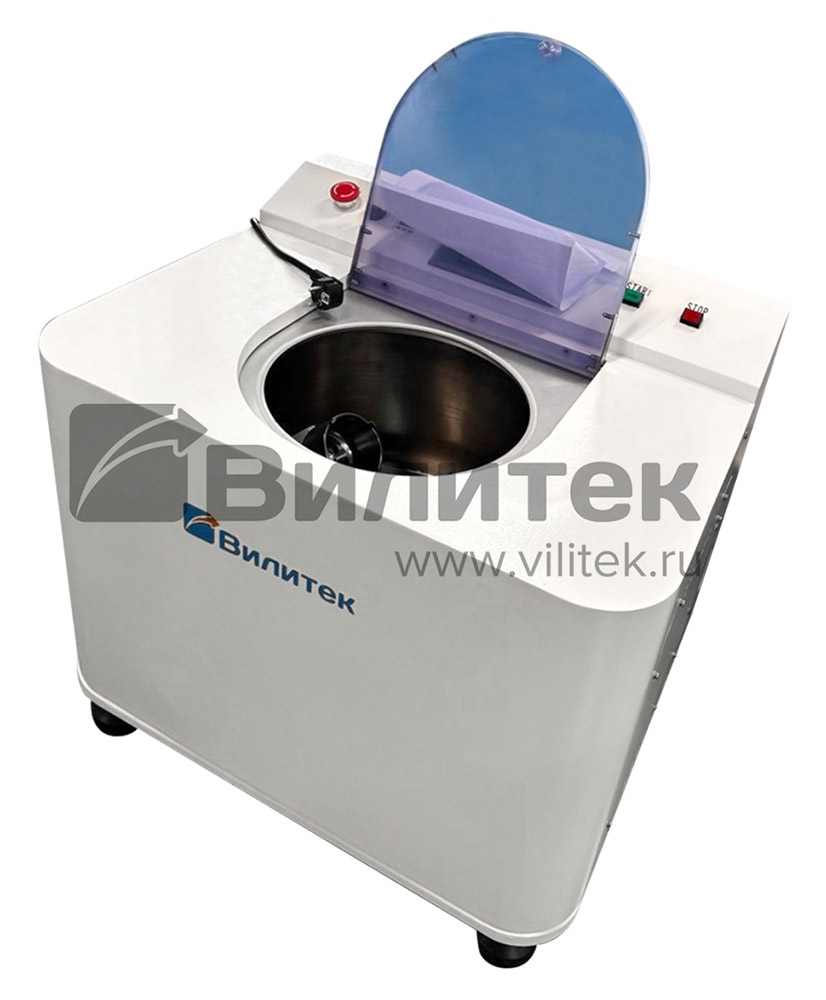

Вакуумный планетарный миксерВакуумные планетарные миксеры предназначены для смешивания материалов, обладающих высокой и средневысокой степенью вязкости, а также гетерогенных систем, с высоким содержанием твердых веществ. Перемешивание под вакуумом исключает образование пустот и воздушных пузырей, которые могут повлиять на физические характеристики готовых материалов в ХИТ вплоть до искажения конечной структуры ячейки.

Области применения

  • Химические производства – переработка органических полимеров, неорганических веществ.
  • Фармацевтическая промышленность – получение смесей для жидких лекарственных форм.
  • Лакокрасочные материалы – создание красок и красителей.
  • Пищевая промышленность.

Принцип действия вакуумного планетарного миксера

Смешивание материала происходит во вращающихся чашах, установленных в планетарный диск под наклоном. Чаши и диск вращаются в разных направлениях, в результате чего на материал действуют как центробежная сила, создаваемая вращением диска, так и сила, создаваемая вращением стаканов. Под действием этих сил частицы перемещаются в стакане и происходит эффективное перемешивание материала.

Принцип действия вакуумного планетарного миксера

Особенности и преимущества

  • Эффективное смешивание всего объема за счет разнонаправленного вращения чаш и планетарного диска.
  • Вакуумирование позволяет удалить воздушные пузыри и получить смесь высокого качества.
  • Отсутствие крыльчаток и вала минимизирует степень загрязнения сырья и упрощает очистку оборудования.
  • Сохраняется изначальная структура материала (порошка или волокон) за счет отсутствия прямого воздействия рабочих элементов.
  • Широкий модельный ряд - от лабораторных установок до промышленных.
  • Подходит для смешивания большинства материалов. Наиболее эффективно смешивает материалы с высокой вязкостью.
  • Интуитивно понятный интерфейс и сенсорная панель обеспечивают легкость в управлении установкой.
  • Линейная скорость диска составляет 4 м/с при 2000 об/мин. Максимально достижимое давление может достигать 20 кг/см2.
  • Возможность работы по программе, включающей до пяти циклов обработки.
  • Блокировка работы при открытой крышке, а также блокировка крышки при вращении ротора делают работу безопасной для оператора.

Особенности конструкции

  • Главный вал: изготовлен из швейцарской стали ASSAB S136, общая твердость достигает HRC 62.
  • Уплотнение вала: износостойкое уплотнительное кольцо фирмы Bayer позволяет поддерживать разряжение до 25 мм.рт.ст. даже после нескольких лет эксплуатации.
  • Вакуумный насос: компактный вакуумный насос, изготовленный по немецкой технологии, обеспечивает уровень шума 50 дБ при максимальном разряжении.
  • Привод: используется спиральная коническая зубчатая передача. Износостойкий нейлон обеспечивает стабильную работу, низкий уровень шума и долгий срок службы.
  • Планетарный диск: изготовлен из авиационного алюминия марки 7075, высокая точность обработки обеспечивает стабильную работу.

Технические характеристики

Модель

300S

900S

Емкость чаши, мл

300

900

Максимальный объем загрузки чаши, мл

180

540

Максимальная масса загрузки чаши, кг

0,5

1,5

Частота вращения диска, об/мин

100-2000

100-2000

Соотношение скоростей диска и чаши

1:0,7

Быстрота действия вакуумного насоса, л/мин

240

Глубина вакуума, мм.рт.ст.

10

Количество шагов программы

5

Максимальное время шага программы, с

6500

Мощность электродвигателя, кВт

1 кВт

1 кВт

Вес, кг

110

110

Габаритные размеры ДхШхВ, мм

670х560х600

670х580х610


Модель

1500S

4000S

Емкость чаши, мл

1500

4000

Максимальный объем загрузки чаши, мл

1000

2200

Максимальная масса загрузки чаши, кг

3

6

Частота вращения диска, об/мин

100-1500

100-1100

Соотношение скоростей диска и чаши

1:0,7

Быстрота действия вакуумного насоса, л/мин

240

Глубина вакуума, мм.рт.ст.

10

Количество шагов программы

5

Максимальное время шага программы, с

1:0,9

Мощность электродвигателя, кВт

1,5 кВт

2,2 кВт

Вес, кг

150

180

Габаритные размеры ДхШхВ, мм

600х730х790

600х730х790
