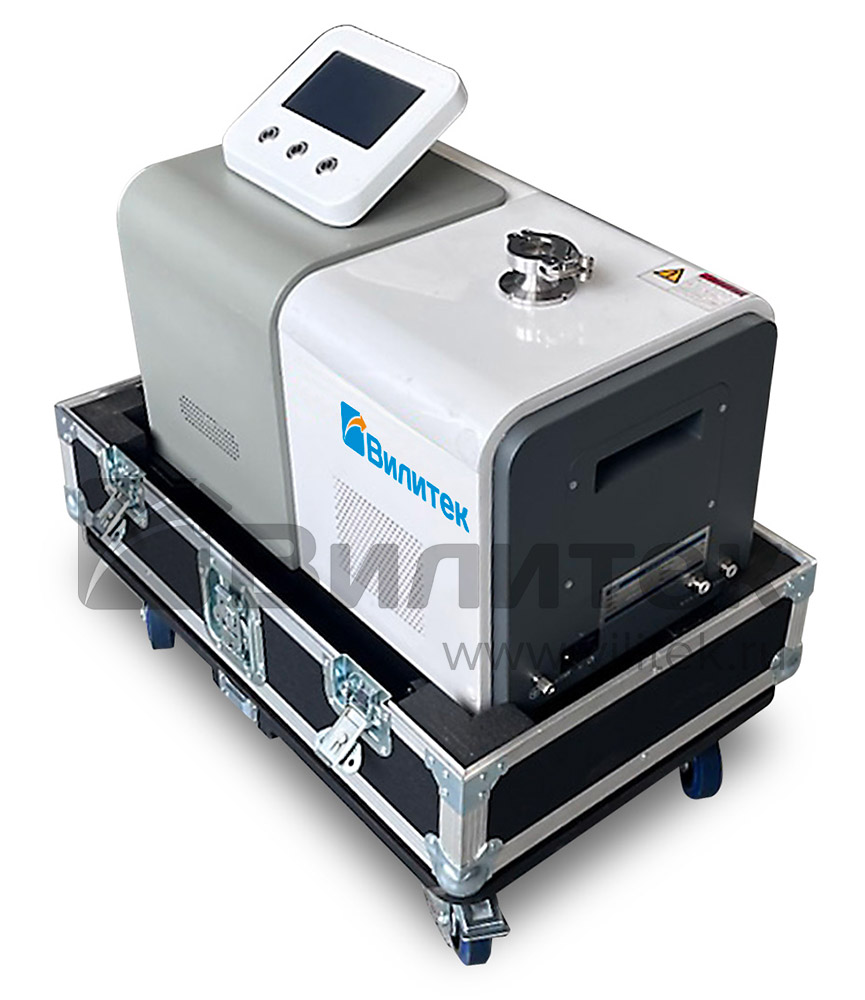

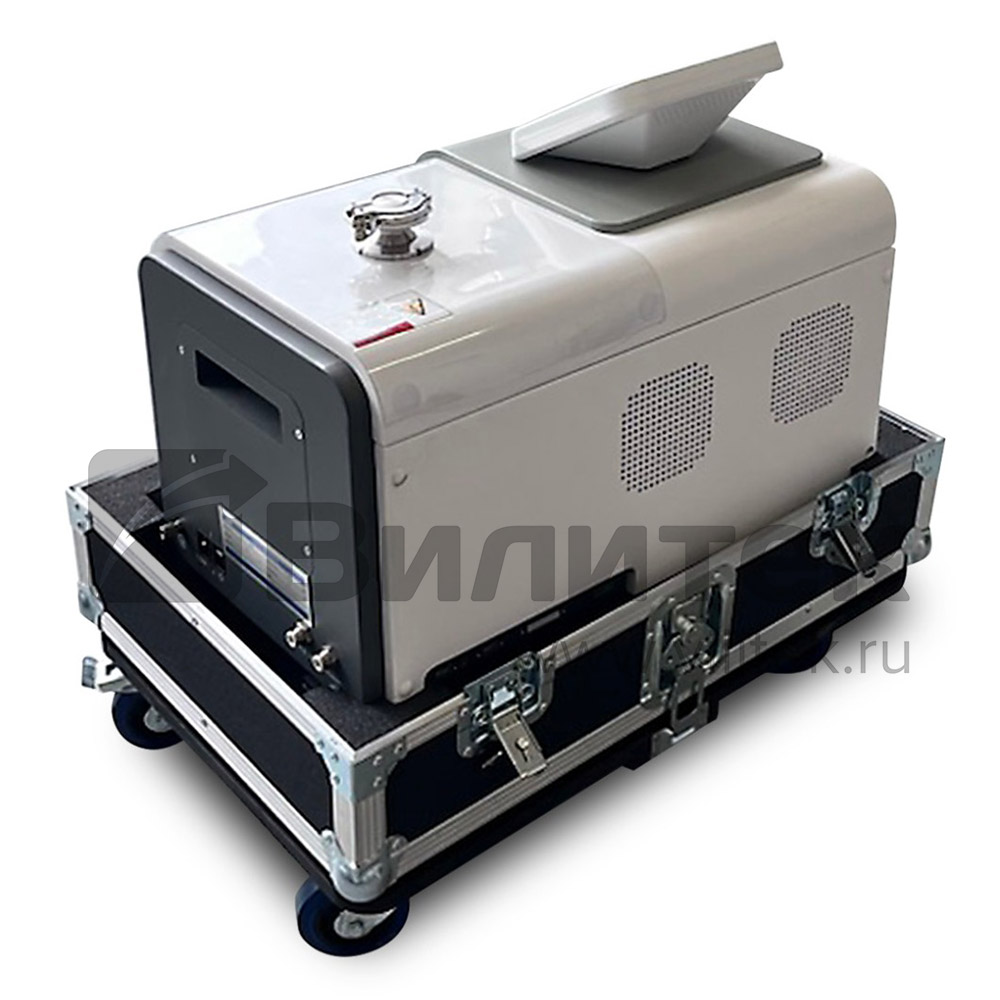

Гелиевые течеискатели серии VHLD

Гелиевые течеискатели серии VHLD
Гелиевые течеискатели серии VHLD

Компания Вилитек предлагает профессиональные гелиевые масс-спектрометрические течеискатели серии VHLD, разработанные для поиска и количественного измерения микроскопических утечек в герметичных системах. Приборы применяются для проверки герметичности перчаточных боксов, вакуумных камер, реакторов, сосудов под давлением, теплообменников, шлюзовых систем и гермовводов.

Области применения

  • Проверка герметичности перчаточных боксов и шлюзов.
  • Контроль вакуумных реакторов, насосных линий и камер.
  • Испытания сосудов под давлением и теплообменников.
  • Проверка сварных соединений, гермовводов, трубопроводов.
  • Контроль герметичности в радиохимии, электронике, материаловедении и фармацевтике.

Принцип работы

Течеискатель определяет утечки по присутствию гелия — безопасного, инертного газа с низкой молекулярной массой, способного проходить через мельчайшие дефекты. Чувствительность приборов достигает 5×10⁻¹³ Па·м³/с, что соответствует требованиям вакуумной, радиохимической и электронной промышленности.

В зависимости от задачи применяются два основных метода проверки:

  1. Вакуумный метод (helium spray test)
    Течеискатель подключается к свободному фланцу системы (например, шлюзу перчаточного бокса) и с помощью встроенного насоса откачивает внутренний объём. Оператор последовательно обдувает внешние соединения тонкой струёй гелия. Если через утечку гелий попадает внутрь, прибор фиксирует сигнал в реальном времени. Метод обеспечивает наивысшую чувствительность и позволяет точно локализовать место утечки.
  2. Метод с щупом (sniffer test)
    Во внутренний объём подаётся инертная смесь с добавлением гелия под небольшим избыточным давлением. К течеискателю подключается щуп (suction gun), который анализирует воздух у поверхности корпуса, фланцев и вводов. Если гелий выходит наружу, прибор мгновенно регистрирует его присутствие. Метод удобен для эксплуатационной диагностики и используется в комбинации с вакуумным тестом.

Технические характеристики

Параметр

VHLD-400

VHLD-600

VHLD-800

Минимально обнаруживаемая утечка, Па·м³/с

5×10⁻¹³

Диапазон измерения, Па·м³/с

1×10⁻³ – 1×10⁻¹³

Газ-индикатор

⁴He

Время отклика

≤ 1 с

Время пуска

≤ 3 мин

Максимальное давление на входе

1500 Па

Давление в масс-спектрометре

3×10⁻³ Па

Форвакуумный насос

масляный

сухой

масляный

Габариты (Ш×Г×В), мм

815×594×1030

815×594×1030

815×594×404



Комплектация

  • Основной блок течеискателя.
  • Тележка.
  • Молекулярный насос.
  • Форвакуумный насос.
  • Комплект соединительных шлангов KF25.
  • Встроенный стандарт утечки для калибровки.
  • Комплект уплотнений и запасных деталей.
  • Руководство по эксплуатации.

Опции

  • щуп (suction gun),
  • беспроводной пульт оператора,
  • дополнительные адаптеры KF.



Для получения более подробной консультации обращайтесь к инженерам компании Вилитек!
