Центробежные прецизионные воздушные классификаторы

Принцип работы центробежных воздушных классификаторов серии LNC-V заключается в том, что подаваемые в классификатор частицы в зависимости от их размеров и плотности под воздействием центробежных сил, создаваемых быстро вращающимся ротором, и потока воздуха либо выбрасываются на периферию устройства и ссыпаются в выходной трубопровод (крупные частицы), либо остаются в потоке воздуха и поднимаются в верхний патрубок (частицы с размером меньше заданной границы разделения).

Центробежные воздушные классификаторы серии LNC

Преимущества и особенности классификаторов серии LNC-V:

  1. Классификатор спроектирован с использованием самого передового программного обеспечения для расчета сложных газодинамических потоков и оптимизирован для максимальной эффективности и точности.
  2. Классификатор может быть изготовлен в герметичном исполнении для работы в среде инертных газов для классификации окисляющихся, ядовитых, пожаро- и взрывоопасных порошков.
  3. Чистота защитного инертного газа может контролироваться в зависимости от требований технологического процесса и особенностей классифицируемого продукта.
  4. Защитный инертный газ циркулирует по замкнутому циклу, что обеспечивает высокие экономические показатели использования данного классификатора.
  5. Специальная система распределения потоков обеспечивает очень стабильную длительную работу классификатора.
  6. Специальная конструкция ротора классификатора обеспечивает работу с минимальной вибрацией и высокую эффективность классификации.
  7. Высокий уровень автоматизации минимизирует вероятность ошибок и упрощает работу с классификатором.

График работы центробежных прецизионных воздушных классификаторов


Прецизионные воздушные центробежные классификаторы серии LNC-V используются для классификации минеральных материалов: карбонат кальция, каолинита, талька, графита, кальцита, волластонита, барита, пирофиллита и т.д. Вторая отрасль в которой наиболее широко используется центробежные классификаторы LNC-V это фармацевтическая промышленность, в частности такие комплексы применяются для классификации порошков антибиотиков, природного растительного сырья, пыльцы, контрастных агентов. Прецизионные воздушные центробежные классификаторы серии LNC-V используются для отделения мелкой фракции металлических порошков применяющихся в аддитивных технологиях.



Технические характеристики

Модель

Эффек­тивность классифи­кации, %

Размер фракции получаемого продукта (настраи­вается)
d 50%, мкм

Произ­водитель­ность,
кг/ч

Потреб­ляемая мощ­ность, кВт

LNС-V180

70 - 95

2 - 150

5 - 500

4,5

LNС-V260

70 - 95

2 - 150

50 - 200

10,5

LNС-V360

70 - 95

2 - 150

100 - 500

21

LNС-V460

70 - 95

2 - 150

200 - 1 000

35

LNС-V560

70 - 95

2 - 150

500 - 3 000

46


Схема центробежного воздушного классификатора LNС-V36

Схема центробежного воздушного классификатора LNС-36A


Схема центробежного воздушного классификатора LNС-V560-2 с двумя блоками классификации

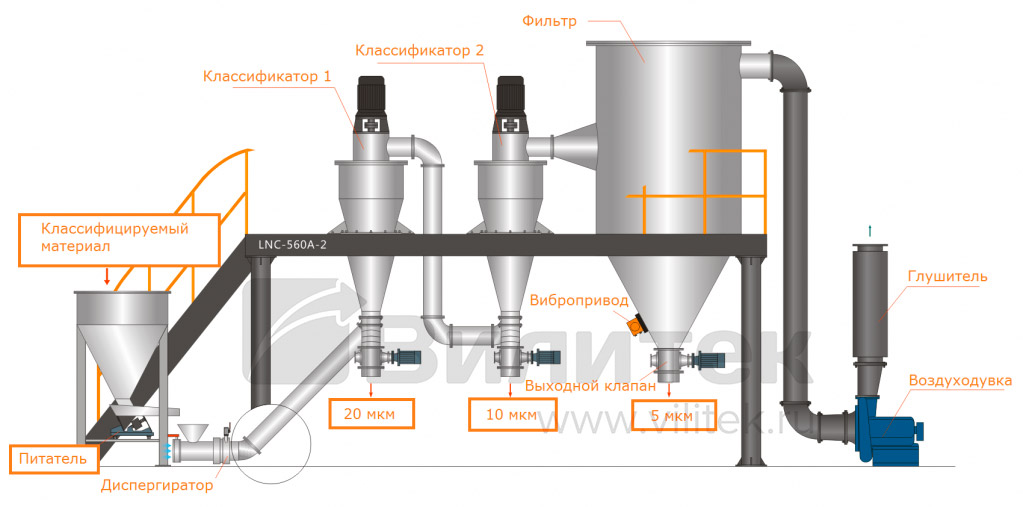

Схема центробежного воздушного классификатора LNС-560A-2 с двумя блоками классификации


Центробежные воздушные классификаторы, работающие в среде инертных газов

В центробежных воздушных классификаторах серии LNCST-V инертный газ используется для защиты продукта от воздействия атмосферного кислорода и влаги в классификаторе. Весь процесс классификации и транспортировки осуществляется в среде защитного газа.

Преимущества и особенности классификаторов серии LNCST-V:

  1. Возможна работа с горючими, взрывоопасными и легкоокисляющимися материалами.
  2. В зависимости от требований технологического процесса может быть установлена система контроля чистоты рабочего газа.
  3. При наличии соответствующих требований возможна установки системы газоочистки для достижения концентрации кислорода менее 1 ppm.
  4. Входящий в стандартную комплектацию датчик концентрации кислорода и соответствующие алгоритмы системы управления обеспечивают поддержание низких концентраций кислорода в рабочем газе за счет напуска чистого инертного газа в систему при необходимости.
  5. Эффективность применяемой системы фильтрации достигает до 99.99%.
  6. Аварийный фильтр установленный в системе защищает компрессор от попадания в него порошка при нештатных ситуациях.


Технические характеристики

Модель

Эффек­­тивность класси­фи­кации, %

Размер фракции получае­мого продукта (настраи­­вается) d 50%, мкм

Произ­­водитель­­ность,кг/ч

Потреб­­ляемая мощ­ность, кВт

LNСST-V180

70 - 95

2 - 150

5 - 500

4,5

LNСST-V260

70 - 95

2 - 150

50 - 200

10,5

LNСST-V360

70 - 95

2 - 150

100 - 500

21

LNСST-V460

70 - 95

2 - 150

200 - 1 000

35

LNСST-V560

70 - 95

2 - 150

500 - 3 000

46


Схема центробежного классификатора, работающего в среде аргона или азота LNCST-V260

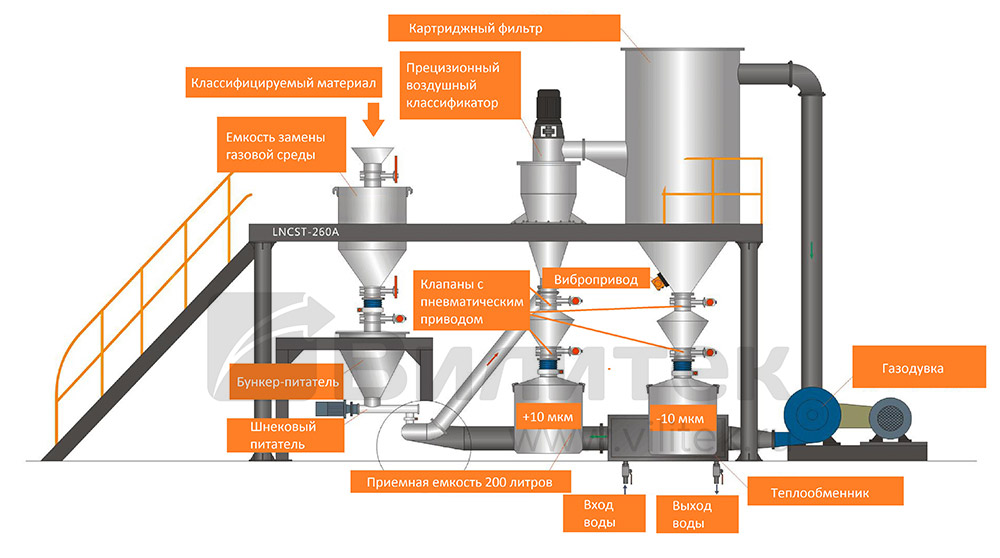

Схема центробежного классификатора, работающего в среде аргона или азота LNCST-260A
