Шланговые насосы серии Q (до 10 бар)
Серия Q — это компактные шланговые насосы, рассчитанные на перекачивание сред при давлении до 10 бар. По принципу работы это насос перистальтический (трубчатый насос): продукт перемещается внутри эластичного шланга, что снижает риск загрязнения и упрощает работу с проблемными средами. Если требуется давление до 16 бар, применяют серию Z.
Особенности серии Q
- Компактность — удобство монтажа и интеграции в действующие линии.
- Обслуживание без длительных простоев — лёгкосъёмная крышка ускоряет замену шланга.
- Технологическая гибкость — подбор материала шланга под конкретную среду.
- Конструкция роликов — применение вращающихся роликов качения снижает трение и нагрев шланга и исключает необходимость смазки в насосной камере.
- Диапазон производительности — от 18 л/ч до 122000 л/ч.
Области применения
- Химическая отрасль – перекачивание кислот, щелочей, растворителей.
- Горнодобывающая промышленность – транспортировка абразивных материалов, таких как пульпы, шламы и суспензии без риска засорения насоса.
- Пищевая промышленность – работа с молочными продуктами, сиропами, пюре, дрожжевыми растворами.
- Фармацевтическая и косметическая промышленность – транспортировка вязких растворов, гелей, суспензий.
- Водоочистка и экология – подача коагулянтов, реагентов для обработки сточных вод.
- Строительная отрасль – подача вязких строительных материалов: бетона, красок, клеевых растворов и герметиков.
|
Модель |
HPV-Q5 |
HPV-Q10 |
HPV-Q15 |
HPV-Q20 |
|
Подача, л/ч |
18 |
72 |
169 |
300 |
|
Напор, бар |
10 |
|||
|
Типоразмер фланца |
DN5 |
DN10 |
DN15 |
DN20 |
|
Мощность, кВт |
0,37 |
0,55 |
0,75 |
|
|
Габаритные размеры, мм |
244 × 293 × 361 |
305 × 390 × 464 |
||
|

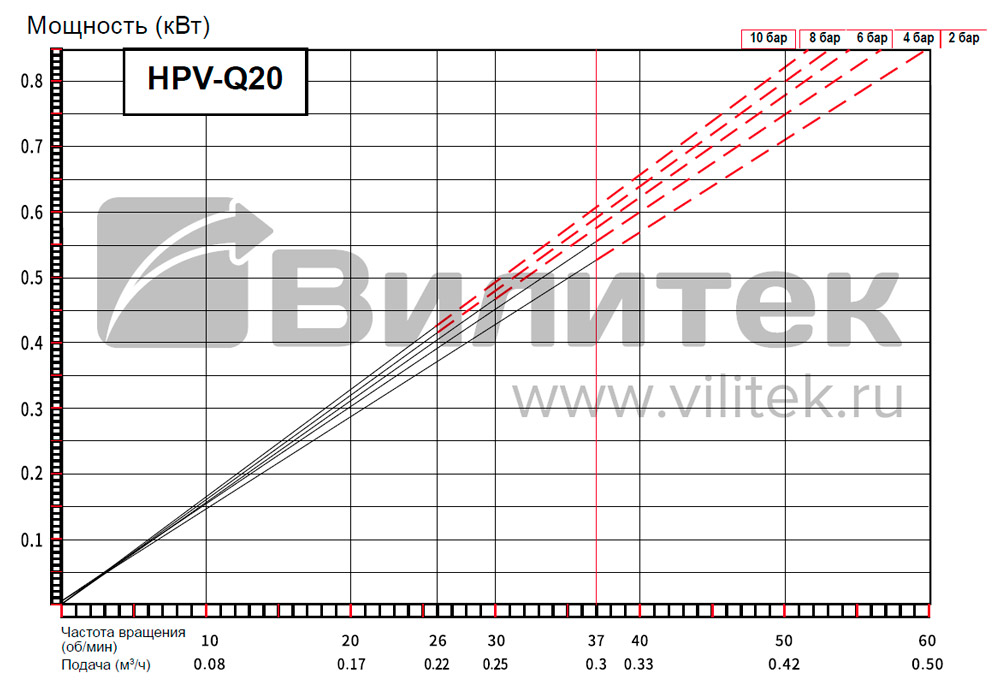

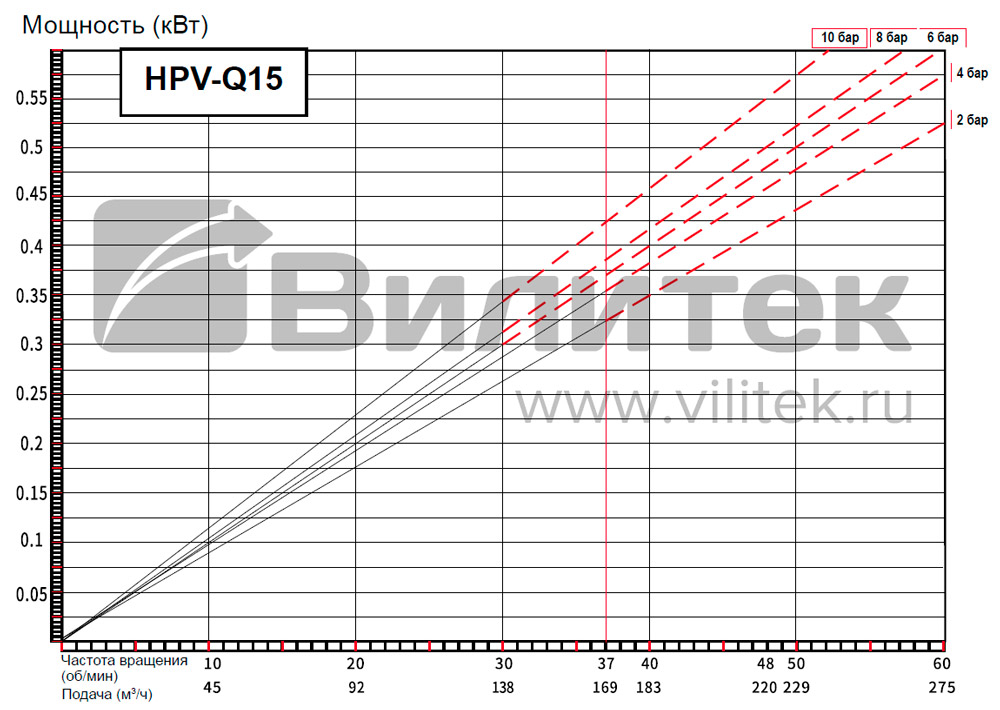

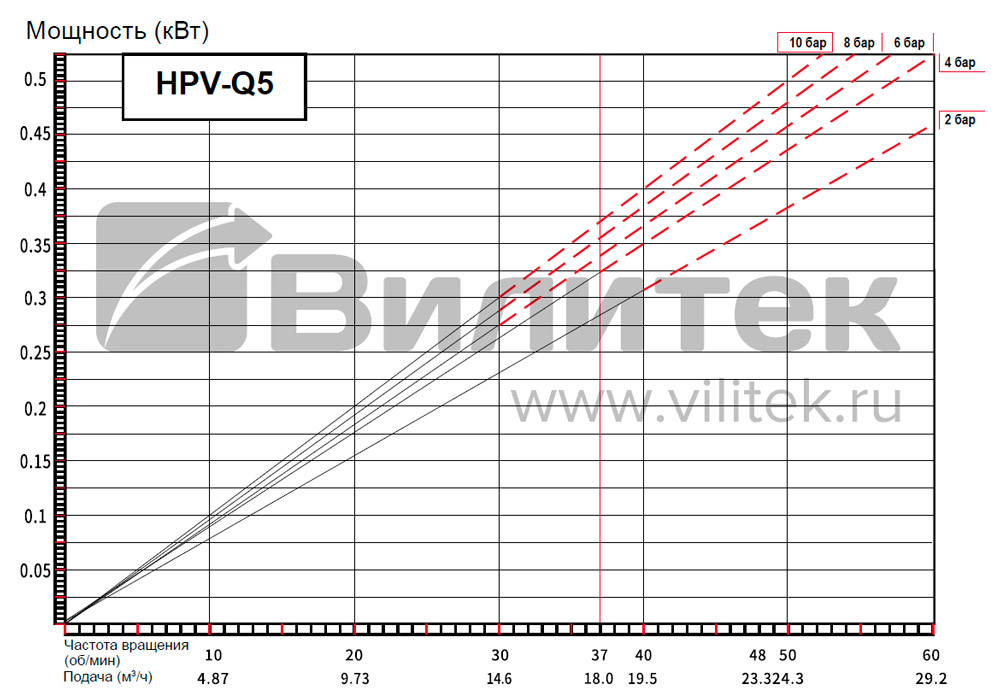

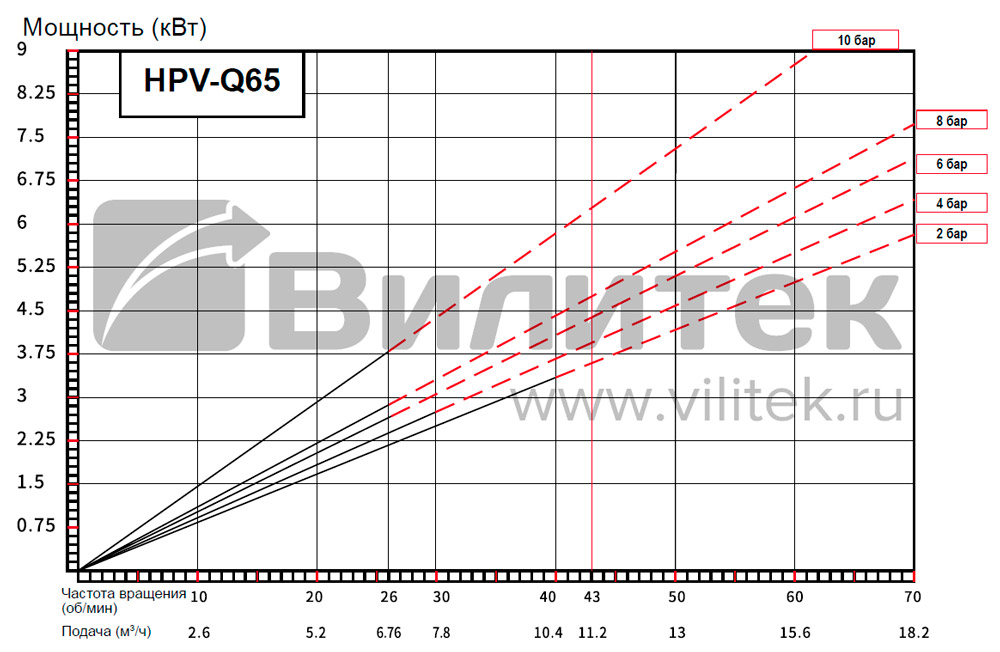

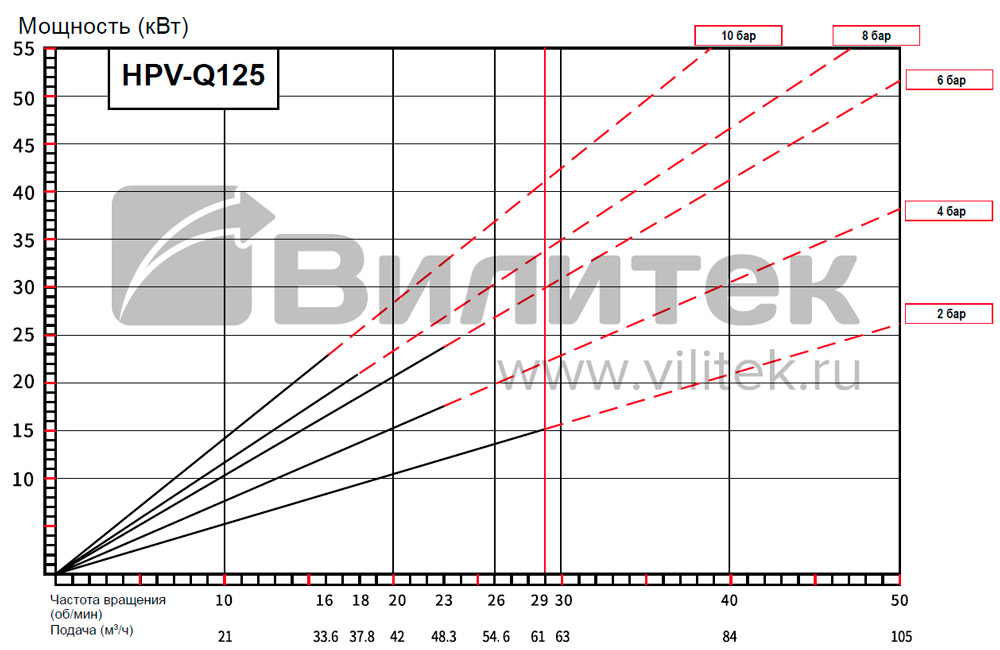

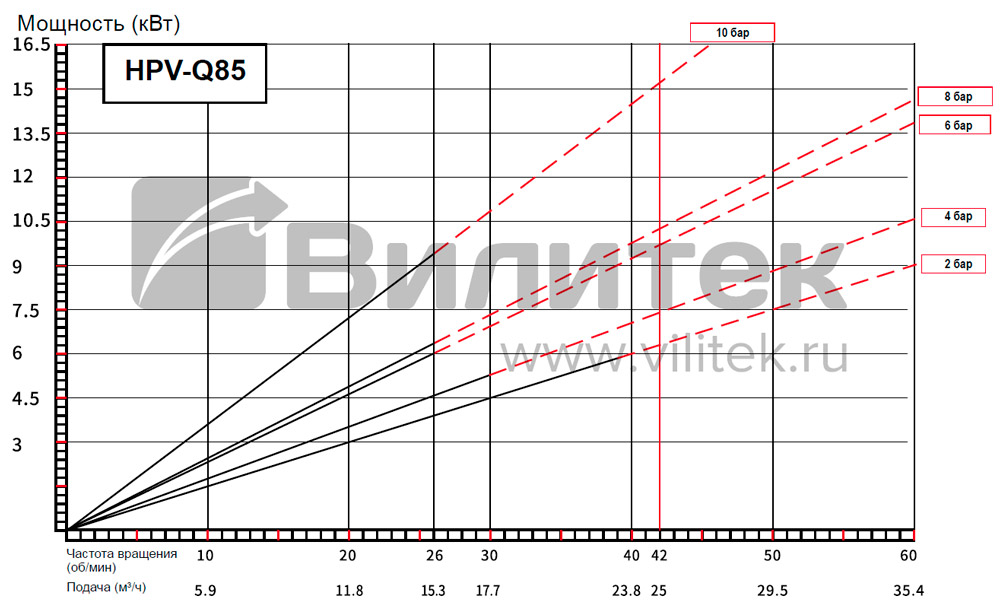

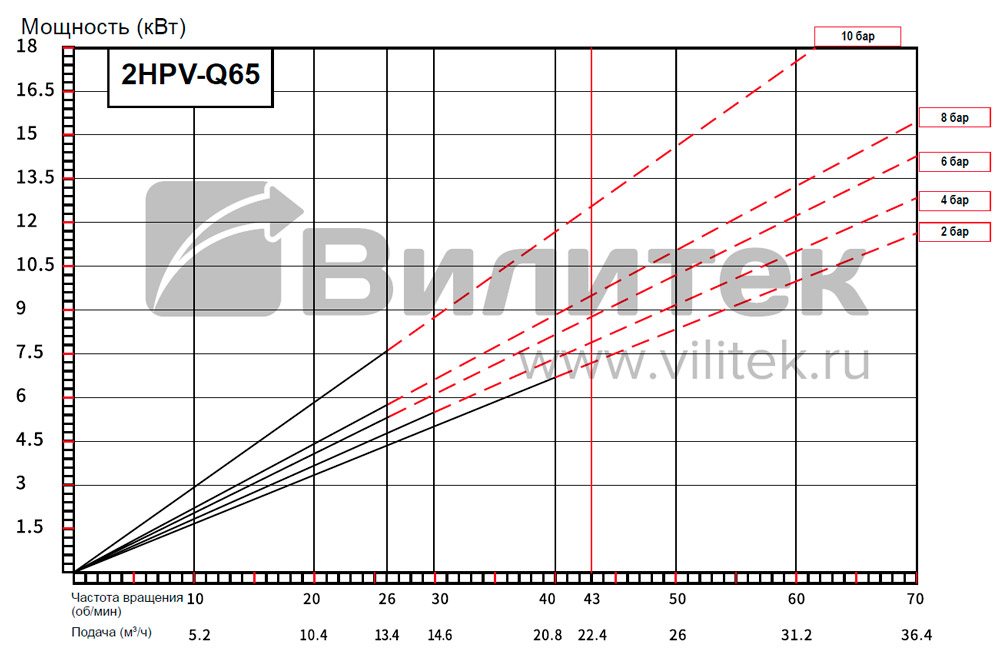

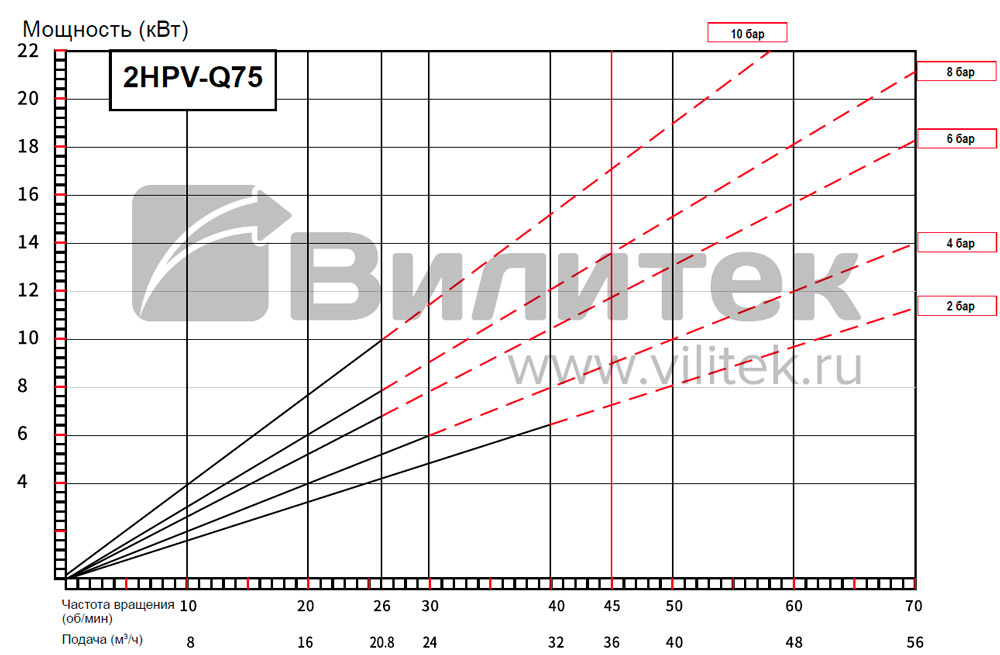

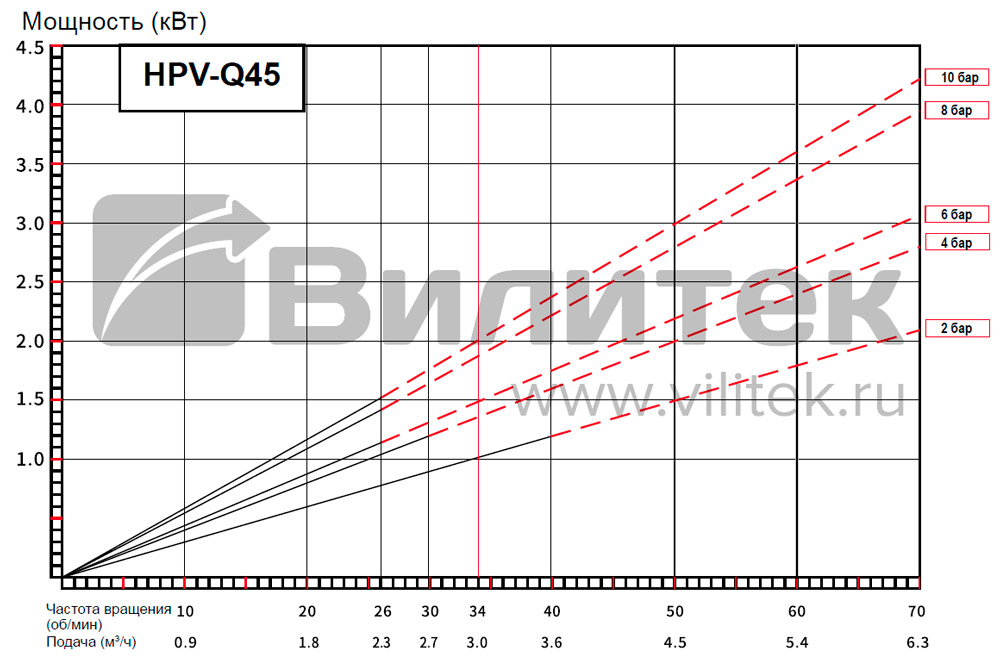

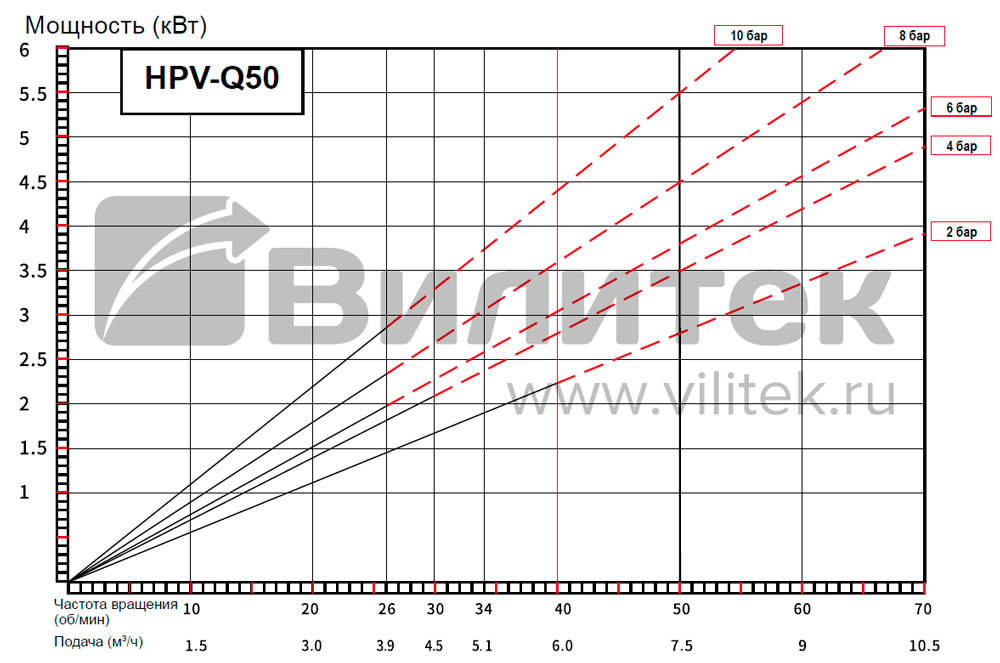

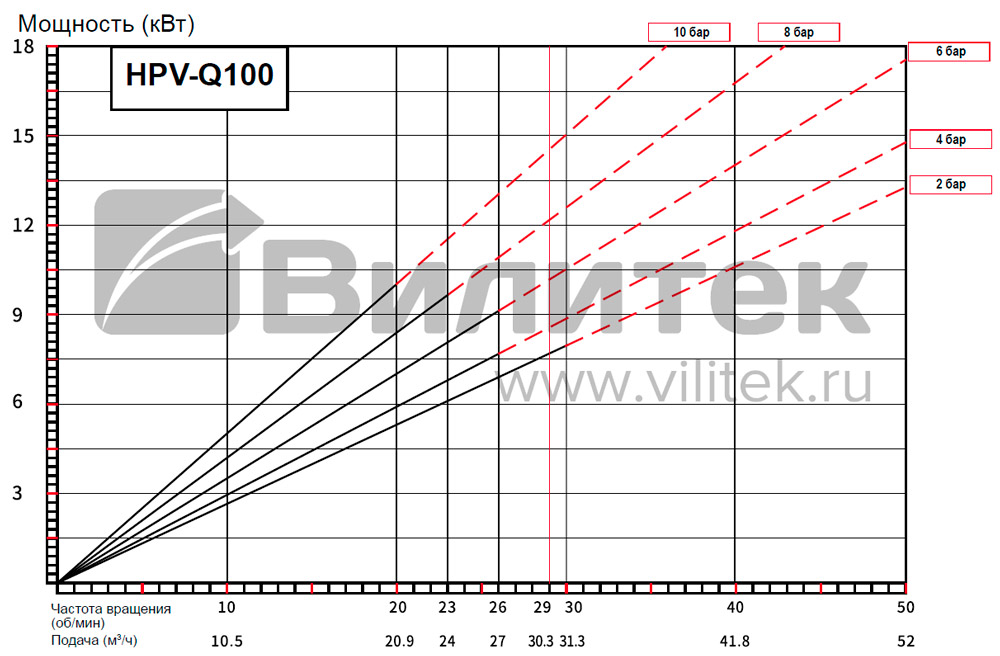

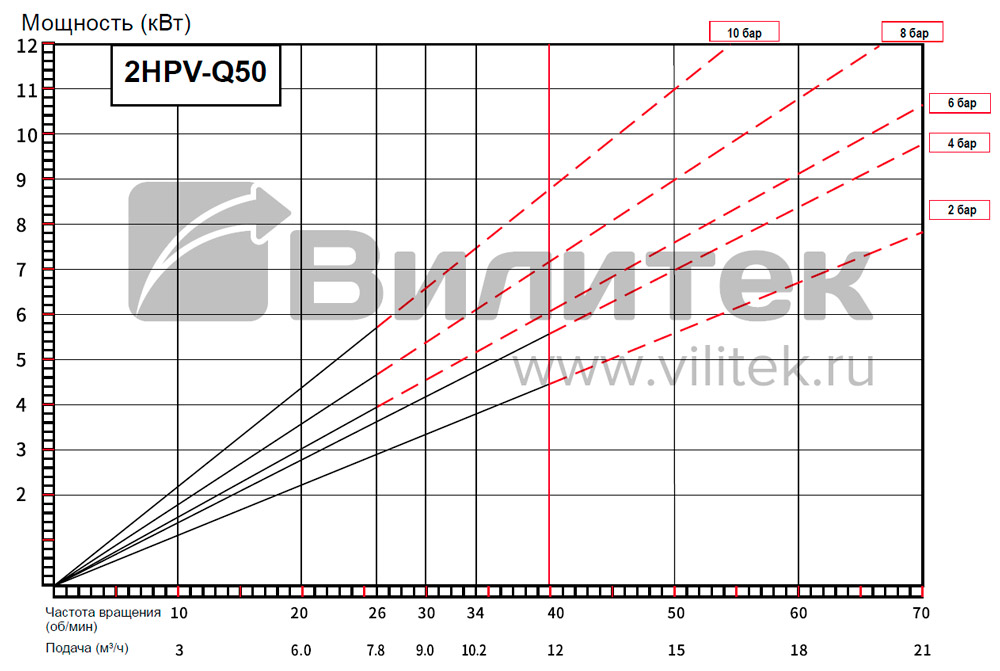

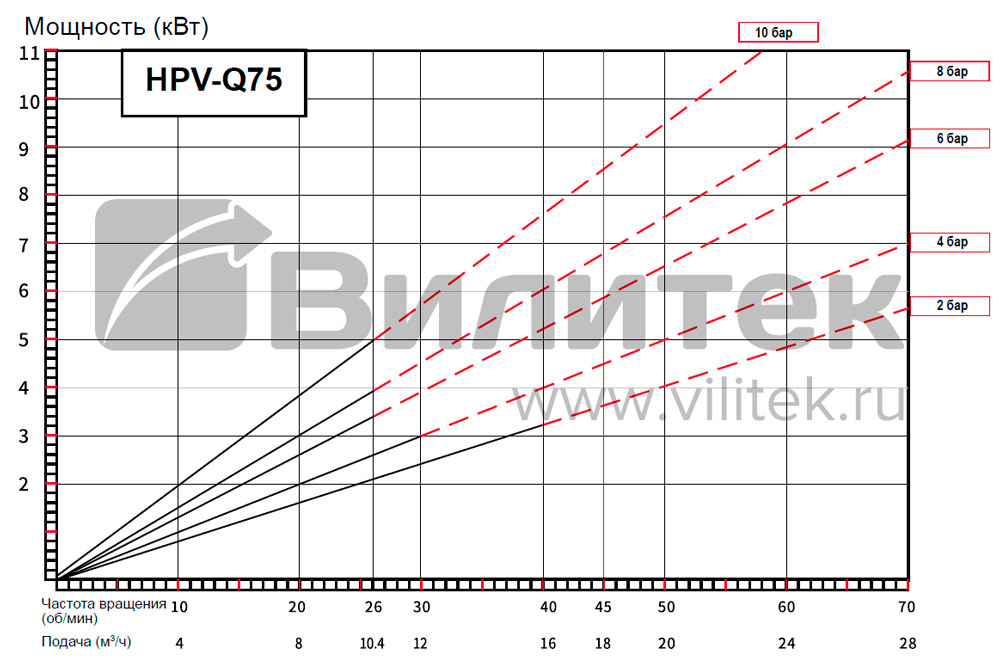

Графики подачи, напора, частоты вращения и потребляемой мощности |
||||
|
Модель |
HPV-Q25 |
HPV-Q34 |
HPV-Q45 |
|
Подача, л/ч |
700 |
1500 |
3000 |
|
Напор, бар |
10 |
||
|
Типоразмер фланца |
DN25 |
DN32/DN40 |
DN40/DN50 |
|
Мощность, кВт |
1,1 |
1,5 |
2,2 |
|
Габаритные размеры, мм |
343 × 509 × 547 |
355 × 565 × 750 |
428 × 613 × 710 |
|

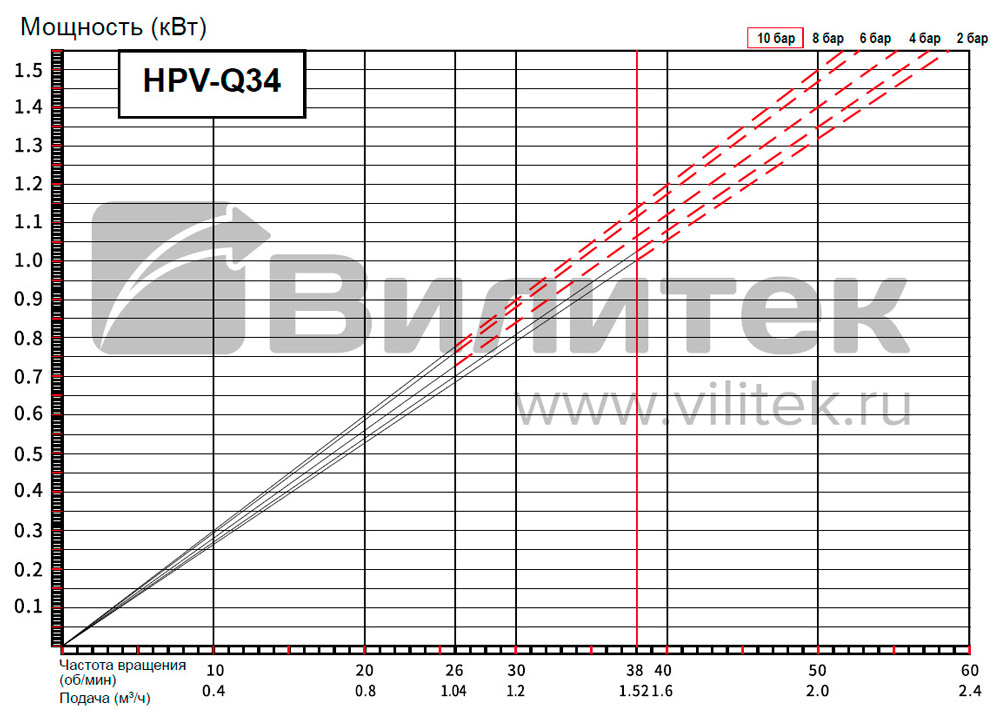

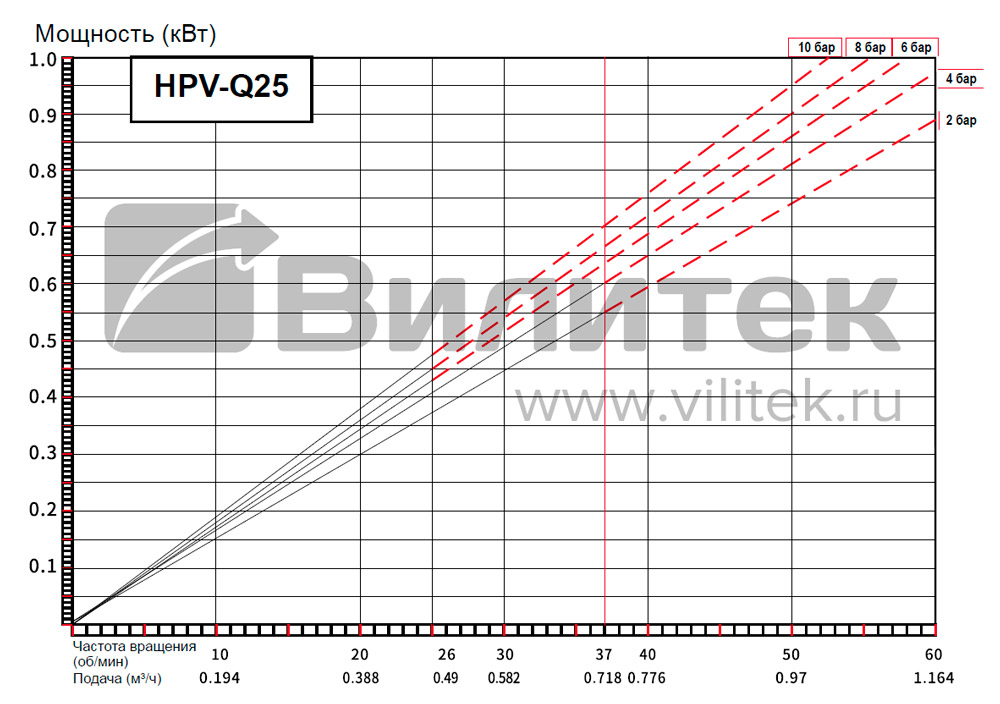

Графики подачи, напора, частоты вращения и потребляемой мощности |
|||
|
Модель |
HPV-Q50 |
HPV-Q65 |
HPV-Q75 |
|
Подача, л/ч |
6000 |
11000 |
17000 |
|
Напор, бар |
10 |
||
|
Типоразмер фланца |
D50N |
DN65 |
DN80 |
|
Мощность, кВт |
5,5 |
7,5 |
11 |
|
Габаритные размеры, мм |
507 × 768 × 889 |
606 × 919 × 1051 |
674 × 943 × 1188 |
|
Графики подачи, напора, частоты вращения и потребляемой мощности |
|||
|
Модель |
HPV-Q85 |
HPV-Q100 |
HPV-Q125 |
|
Подача, л/ч |
23500 |
30300 |
61000 |
|
Напор, бар |
10 |
||
|
Типоразмер фланца |
DN80/DN100 |
DN100 |
DN125 |
|
Мощность, кВт |
15 |
30 |
37 |
|
Габаритные размеры, мм |
684 × 993 × 1226 |
700 × 1190 × 1578 |
897 × 1609 × 1912 |
|
Графики подачи, напора, частоты вращения и потребляемой мощности |
|||
|
Модель |
2HPV-Q50 |
2HPV-Q65 |
2HPV-Q75 |
|
Подача, л/ч |
12000 |
22400 |
34400 |
|
Напор, бар |
10 |
||
|
Типоразмер фланца |
DN100 |
||
|
Мощность, кВт |
11 |
15 |
18,5 |
|
Габаритные размеры, мм |
789 × 728 × 1107 |
949 × 870 × 1420 |
990 × 877 × 1455 |
|
Графики подачи, напора, частоты вращения и потребляемой мощности |
|||
|
Модель |
2HPV-Q85 |
2HPV-Q100 |
2HPV-Q125 |
|
Подача, л/ч |
47400 |
60600 |
122000 |
|
Напор, бар |
10 |
||
|
Типоразмер фланца |
DN100 |
DN125 |
DN150 |
|
Мощность, кВт |
30 |
75 |
|
|
Габаритные размеры, мм |
1032 × 993 × 1467 |
1373 × 1190 × 1997 |
1510 × 1609 × 2117 |
|

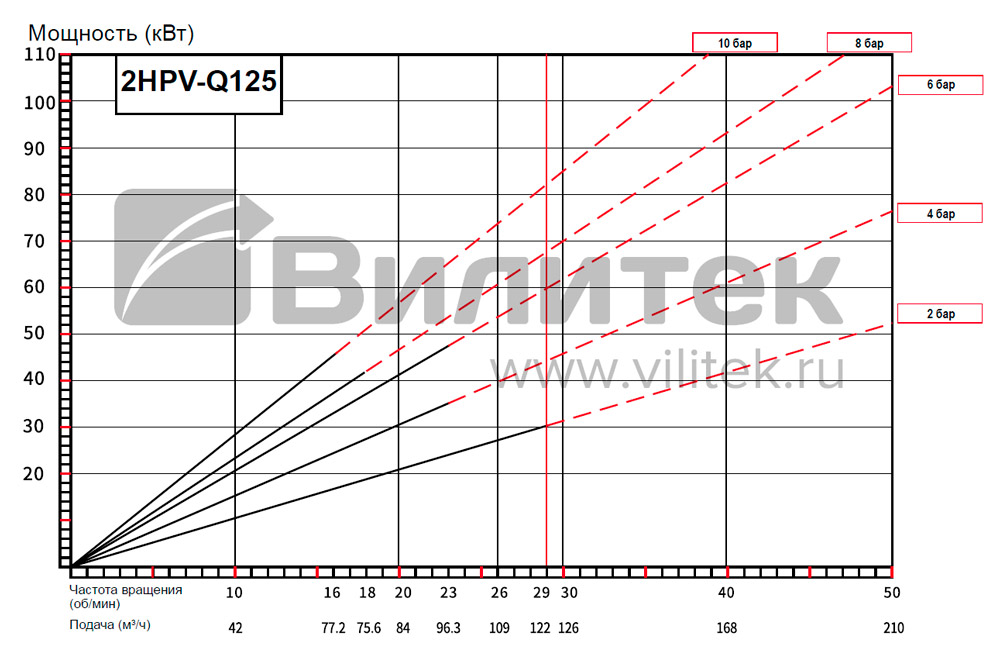

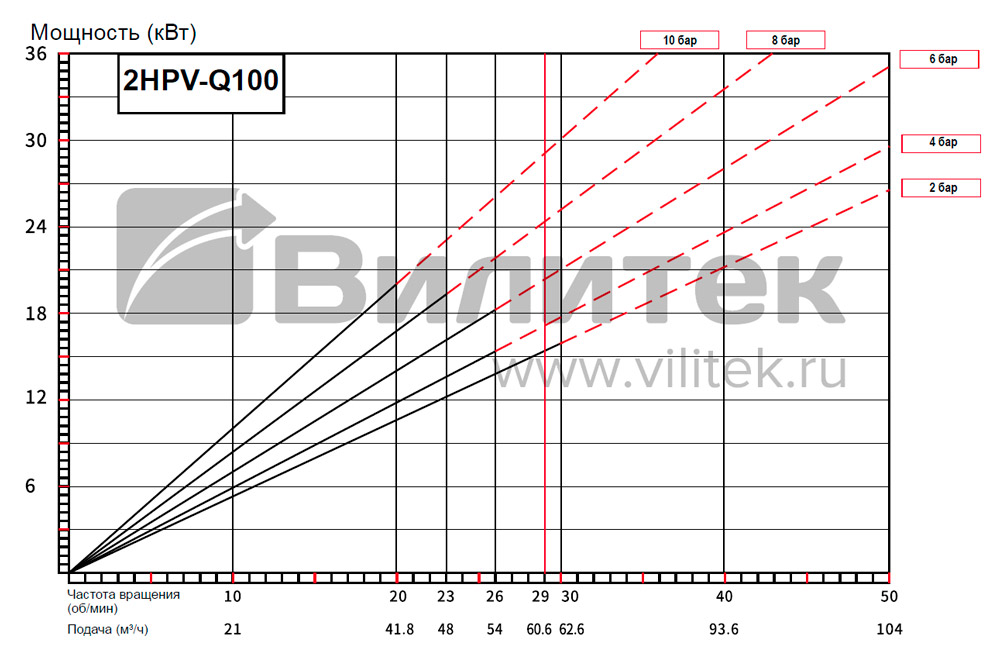

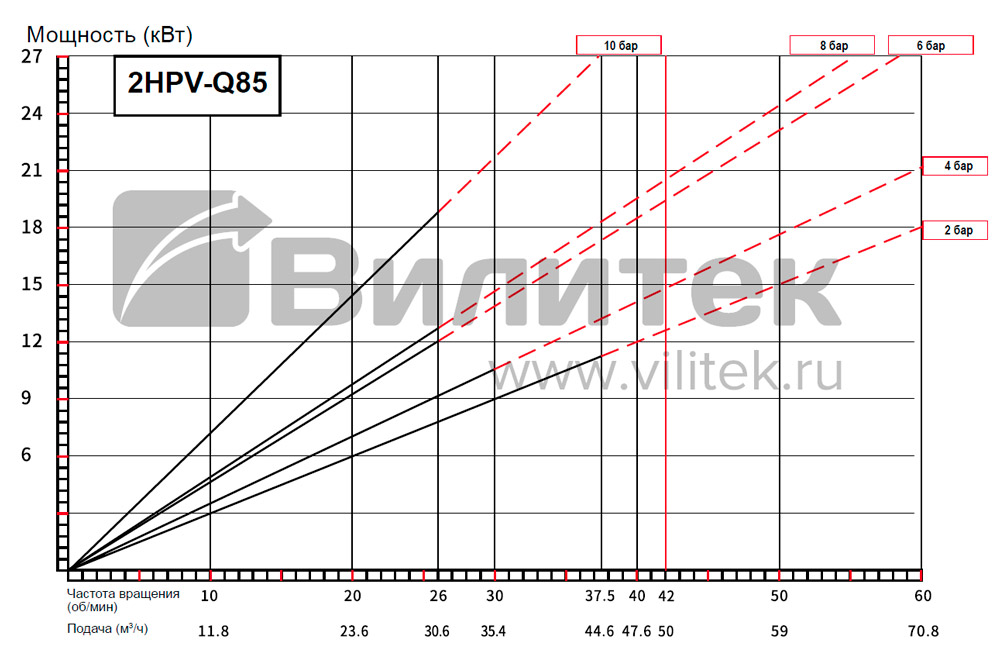

Графики подачи, напора, частоты вращения и потребляемой мощности |
|||
Примечание: HPV – одноканальные модели, 2HPV – двухканальные модели.
Габаритные размеры модели HPV-Q50
|
Размеры, мм |
|||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
|
656 |
331 |
206 |
507 |
889 |
Ø18 |
443 |
473 |
450 |
768 |
Габаритные размеры модели 2HPV-Q50
|
Размеры, мм |
|||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
|
1107 |
500 |
570 |
789 |
403 |
473 |
233 |
Ø25 |
560 |
768 |
|
Материал шланга |
Температурный диапазон, °C |
Применение |
|
NR |
-20 — +80 |
Высокая стойкость к истиранию. Устойчив к разбавленным кислотам и спиртам. Используется для неагрессивных жидкостей и пищевых продуктов. |
|
NBR |
-10 — +80 |
Устойчив к воздействию высококонцентрированных кислот и щелочей. |
|
EPDM |
-10 — +90 |
Химическая устойчивость к кетонам, спиртам и концентрированным кислотам. |
|
CSM |
-10 — +80 |
Химическая стойкость к высококонцентрированным кислотам и щелочам. |
|
F-NBR |
-20 — +80 |
Совместим со всеми видами пищевых продуктов, включая молочные. |
