Установки для нанесения пленочных покрытий

Установка VJK-TMJ
Установка VJK-TMJ

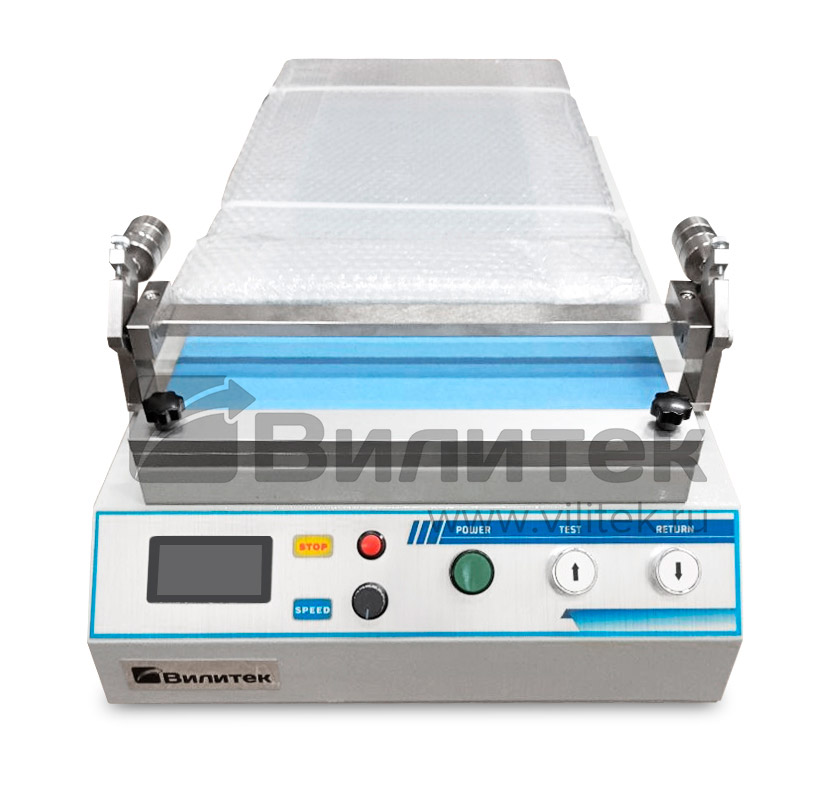

Установка VXT-200CA
Установка VXT-200CA

Установки серии VXT-200CA и VJK-TMJ предназначены для нанесения тонких плёнок одинаковой толщины в автоматическом режиме. Уникальная приводная система обеспечивает равномерное распределение покрытия по поверхности образца, а регулируемый нагрев позволяет проводить сушку непосредственно на платформе.

Основная область применения – нанесение электродных покрытий при производстве литий-ионных аккумуляторов, а также создание функциональных тонких плёнок в лабораторных и исследовательских задачах.

Основные преимущества и особенности

  • точная регулировка температуры сушки с помощью встроенного нагревателя для моделей VJK-TMJ;
  • микрометрический плёночный аппликатор шириной 50…250 мм;
  • вакуумная платформа для надежного удержания образца для моделей VJK-TMJ;
  • простое управление и стабильные результаты;
  • несколько модификаций с различной рабочей площадью.

Вакуумная система

  • Модель VXT-200CA не оснащена системой вакуумирования. Вакуумная фиксация образца может быть реализована как опция при заказе.
  • Модели VJK-TMJ с рабочей зоной до 200 × 300 мм включительно оснащаются встроенным вакуумным насосом.
  • Для моделей VJK-TMJ с большей рабочей площадью предусмотрено подключение внешнего (отдельно стоящего) вакуумного насоса, который доступен в качестве опции.

Порядок работ

  1. Разместите электрод или подложку на платформе.
  2. Установите плёночный аппликатор и нанесите требуемое покрытие.
  3. Аппликатор автоматически распределяет материал по поверхности.
  4. После нанесения накройте образец нагревательной крышкой, установите температуру и время сушки.
  5. По завершении процесса снимите крышку и извлеките готовый образец.


Установки для нанесения пленочных покрытий Установки для нанесения пленочных покрытий


Технические характеристики

Параметр

Значение

Модель

VXT-200CA

VJK-TMJ

Размеры рабочей зоны, мм

300x400

100х250, 150х250, 200х250, 200х300, 100х350, 250х300, 250х350, 250х550, 250х800
(На выбор, указывается при заказе. Возможно изготовление по размерам заказчика.)

Регулировка рабочего хода

Ручная регулировка

С помощью регулируемого позиционного выключателя

Вес установки, кг

20

80-160

Материал вакуумной платформы

Алюминиевый сплав

Алюминиевый сплав

Ширина пленочного аппликатора, мм

50…150

50…250

Электропитание

220 В AC, 50 Гц

220 В AC, 50 Гц

Скорость перемещения толкателя, мм/с

0…200

0…120 (регулируемая)

Точность регулировки скорости перемещения толкателя, мм/с

±10

±10

Вакуумный насос

Не предусмотрен (возможно добавление как опции)

Встроенный – для моделей до 200 × 300 мм включительно; отдельно стоящий (опция) – для более крупных моделей

Максимальная температура нагрева, °C

По запросу

200

Точность регулировки температуры нагрева, °C

±1

±1

Сертификация

ЕАС


Оборудование для вырубки электродов, сборки, сварки и запайки доступны в каталоге оборудования для изготовления пакетных аккумуляторных батарей (pouch cell).
