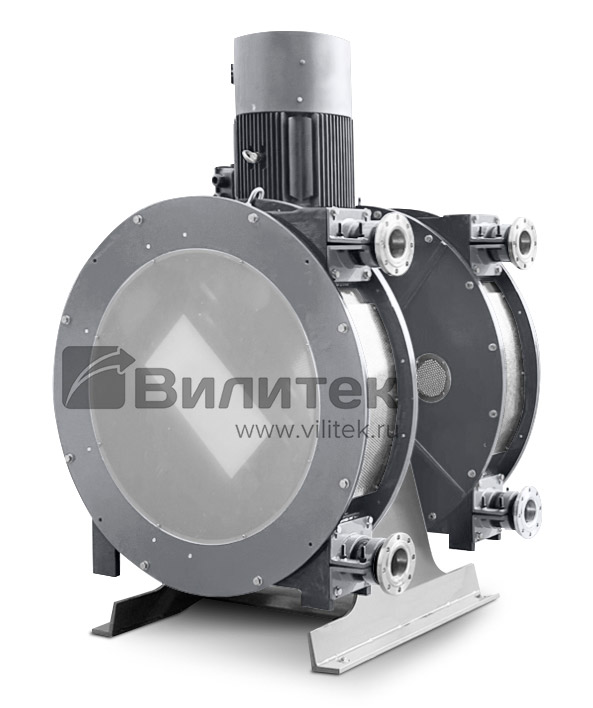

Шланговые насосы серии Z (до 16 бар)
Шланговые насосы серии Z – насосы для перекачивания жидкостей с давлением до 16 бар, разработанные для сложных технологических задач.
Насосы отличаются повышенной мощностью привода и усиленной конструкцией, предназначенной для длительной эксплуатации в тяжелых условиях. Срок службы стандартного шланга в данных насосах достигает 1500 часов.
На базе данных насосов также разработана компактная серия Q с максимальным давлением до 10 бар.
Особенности и преимущества
- Высокое давление: максимальное рабочее давление до 16 бар.
- Работа с нестандартными средами: способность перекачивать среды с крайне высокой вязкостью, абразивностью и содержанием твердых частиц (вплоть до пастообразных и не текучих шламов).
- Универсальность применения: широкий выбор материалов для шланга обеспечивает технологическую гибкость насоса для различных перекачиваемых сред.
- Уникальная конструкция ролика: применение вращающихся роликов качения вместо прижимных исключает необходимость смазки в насосной камере, минимизирует трение и нагрев шланга.
- Эффективная система охлаждения: полый корпус и специальная конструкция ротора обеспечивают активную циркуляцию воздуха, эффективно отводя тепло и снижая рабочую температуру, что продлевает срок службы оборудования.
- Широкий модельный ряд: доступны насосы с производительностью от 350 л/ч до 500000 л/ч.
Области применения
- Химическая промышленность – перекачка агрессивных химических сред, включая кислоты, щелочи и органические растворители.
- Горнодобывающая отрасль – обеспечивает надежную транспортировку абразивных материалов (пульпы, шламы, суспензии) без риска засорения оборудования.
- Пищевое производство – бережная перекачка продуктов с сохранением их качеств: молочные продукты, сиропы, фруктовые пюре, дрожжевые растворы.
- Фармацевтика и косметика – работа со стерильными и чувствительными средами: вязкие растворы, гели, суспензии, кремы.
- Водоподготовка и экология – точное дозирование реагентов и химикатов в системах водоподготовки и очистки сточных вод.
- Строительство и производство материалов – перекачка вязких и неоднородных строительных смесей: бетонные растворы, краски, клеи, герметики.
|
Модель |
HPV-Z20 |
HPV-Z25 |
HPV-Z32 |
|
Подача, л/ч |
350 |
700 |
1500 |
|
Напор, бар |
16 |
||
|
Типоразмер фланца |
DN20 |
DN25 |
DN32 |
|
Мощность, кВт |
1,5 |
2,2 |
|
|
Габаритные размеры, мм |
357×426×560 |
400×513×672 |
434×575×712 |
|

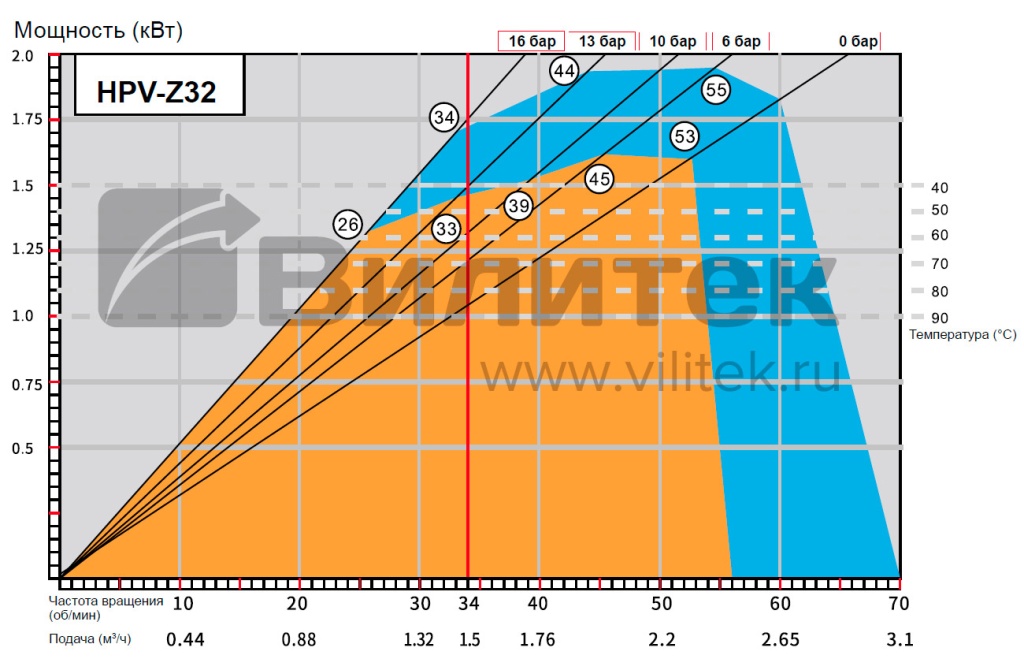

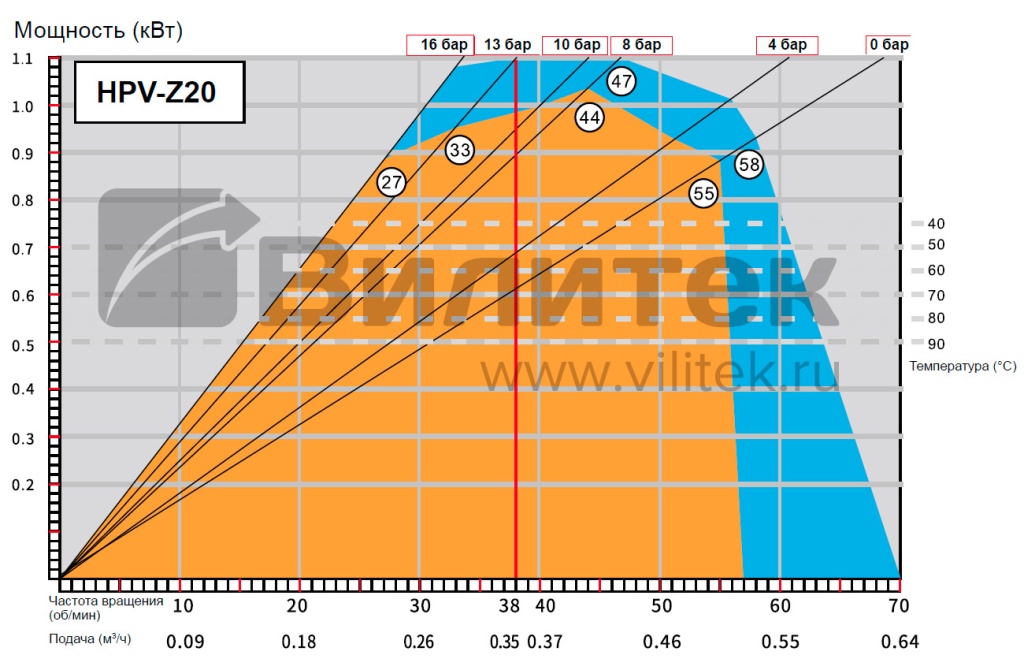

Графики производительности, давления, частоты вращения и мощности привода |
|||
|
Модель |
HPV-Z40 |
HPV-Z50 |
HPV-Z65 |
|
Подача, л/ч |
3000 |
6100 |
11000 |
|
Напор, бар |
16 |
||
|
Типоразмер фланца |
DN40 |
DN50 |
DN65 |
|
Мощность, кВт |
4 |
5,5 |
7,5 |
|
Габаритные размеры, мм |
495×660×829 |
638×802×980 |
780×996×1155 |
|

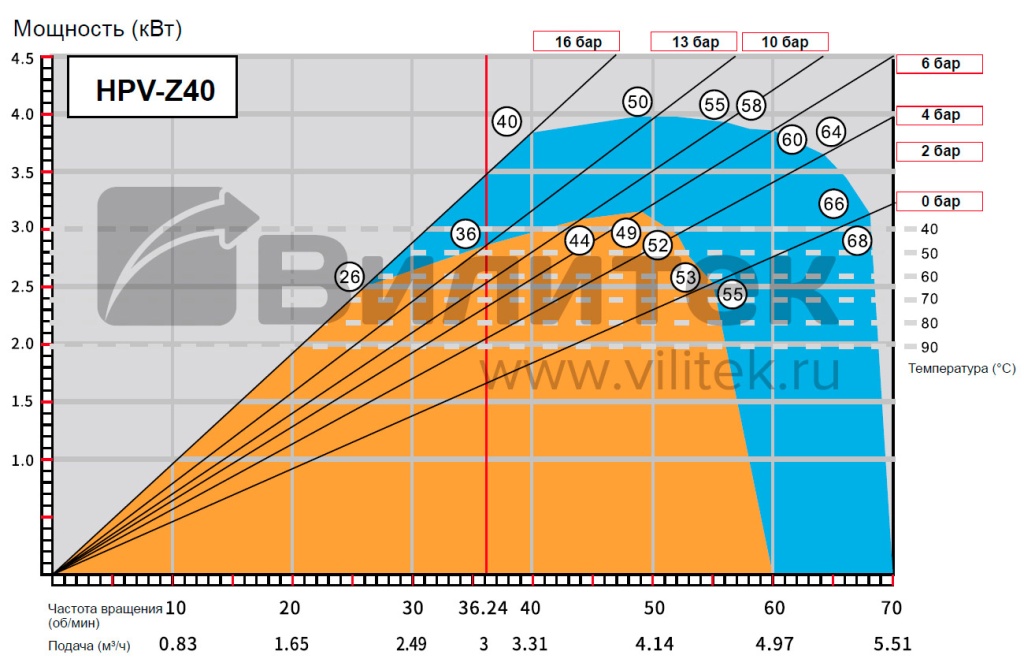

Графики производительности, давления, частоты вращения и мощности привода |
Посмотреть |
Посмотреть |
|
|
Модель |
HPV-Z80 |
HPV-Z90 |
2HPV-Z65 |
|
Подача, л/ч |
20000 |
31400 |
22000 |
|
Напор, бар |
16 |
||
|
Типоразмер фланца |
DN80 |
DN100 |
|
|
Мощность, кВт |
15 |
18,5 |
15 |
|
Габаритные размеры, мм |
756×1152×1376 |
945×1440×1720 |
1110×974×1420 |
|
Графики производительности, давления, частоты вращения и мощности привода |
Посмотреть |
Посмотреть |
Посмотреть |
|
Модель |
2HPV-Z80 |
2HPV-Z90 |
2HPV-Z100 |
|
Подача, л/ч |
40000 |
63000 |
78000 |
|
Напор, бар |
16 |
||
|
Типоразмер фланца |
DN100 |
||
|
Мощность, кВт |
30 |
55 |
|
|
Габаритные размеры, мм |
1294×1144×1740 |
1163×1342×2130 |
1373×1452×2430 |
|
Графики производительности, давления, частоты вращения и мощности привода |
Посмотреть |
Посмотреть |
Посмотреть |
Примечание: HPV –одноканальные модели, 2HPV – двухканальные модели.
Габаритные размеры модели HPV-Z65
|
Модель |
Размеры, мм |
|||||||||||||
|
A |
B |
C |
D |
E |
W |
F |
G |
H |
I |
K |
L |
M |
N |
|
|
HPV-Z65 |
1155 |
950 |
692 |
161,5 |
25,5 |
164 |
478 |
528 |
780 |
Ø18 |
40 |
535 |
935 |
996 |

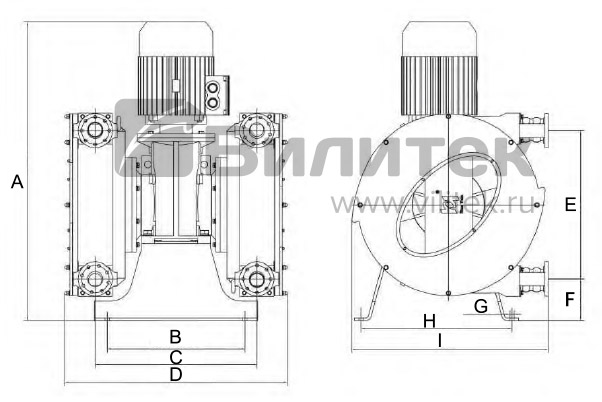

Габаритные размеры модели 2HPV-Z65
|
Модель |
Размеры, мм |
||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
|
HPV-Z65 |
1420 |
500±0,15 |
760 |
1110 |
692 |
206 |
Ø25 |
720±0,15 |
974 |
|
Материал шланга |
Температурный диапазон, °C |
Применение |
|
NR |
-20 — +80 |
Высокая стойкость к истиранию. Устойчив к разбавленным кислотам и спиртам. Используется для неагрессивных жидкостей и пищевых продуктов. |
|
NBR |
-10 — +80 |
Устойчив к воздействию высококонцентрированных кислот и щелочей. |
|
EPDM |
-10 — +90 |
Химическая устойчивость к кетонам, спиртам и концентрированным кислотам. |
|
CSM |
-10 — +80 |
Химическая стойкость к высококонцентрированным кислотам и щелочам. |
|
F-NBR |
-20 — +80 |
Совместим со всеми видами пищевых продуктов, включая молочные. |
