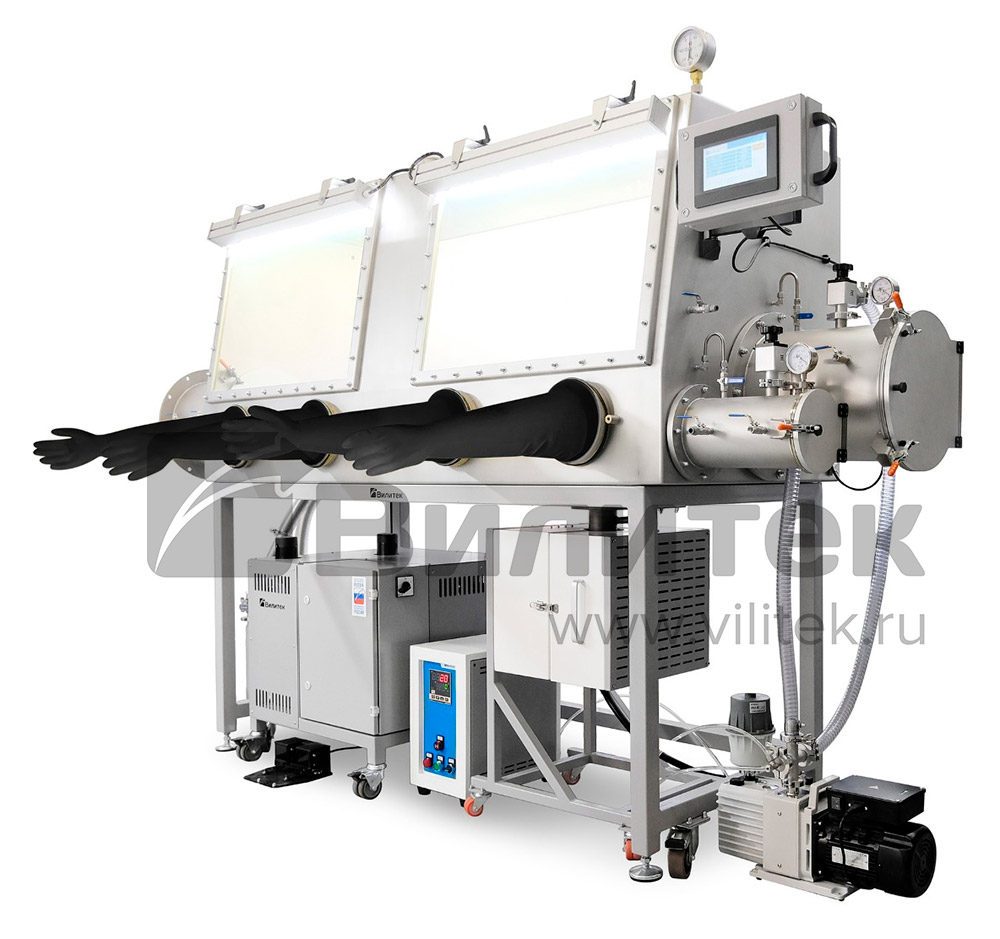

Перчаточные боксы с системой газоочистки VBOX PRO

Код

Описание шлюзовой камеры, опции

AC1

Шлюз (инструментальный) цилиндрический, внутренние размеры ø155х300 мм. Лючки из прозрачного органического стекла, на петлях. Клапан напуска и откачки с ручным управлением.

AC2

Шлюз цилиндрический, внутренние размеры ø200х300 мм. Лючки из прозрачного органического стекла, на петлях. Клапан напуска и откачки с ручным управлением.

AC3

Шлюз цилиндрический, внутренние размеры ø300х350 мм. Лючки из прозрачного органического стекла, на петлях. Клапан напуска и откачки с ручным управлением.

AC4

Шлюз цилиндрический, внутренние размеры ø400х400 мм. Люки из прозрачного органического стекла, внутренний люк с вентильным механизмом подъема, внешний на петлях. Клапан напуска и откачки с ручным управлением.

AC5

Шлюз цилиндрический, внутренние размеры ø500х600 мм. Люки из прозрачного органического стекла, внутренний люк с вентильным механизмом подъема, внешний на петлях. Клапан напуска и откачки с ручным управлением.

AC6

Шлюз прямоугольный, размеры (ШхВхД) 300х300х450 мм. Клапан напуска и откачки с ручным управлением.

AC7

Опция замены ручных клапанов откачки и напуска газа для одного шлюза на электромагнитные. Управление клапанами выводится на сенсорный дисплей управления с возможностью автоматического или ручного замещения атмосферы в шлюзе.

AC8

Шлюзовая камера прямоугольной формы с инфракрасным нагревом до 200 град. С, управление программируемым контроллером, внутренние размеры камеры (ШхВхГ) 300х300х450 мм. Клапаны напуска и откачки с электромагнитным приводом. Позволяет настраивать программу термо-вакуумной обработки объекта перед передачей в бокс, например, для удаления адсорбированной влаги с поверхности изделия.

AC9

Шлюзовая камера прямоугольной формы с инфракрасным нагревом до 200 град. С, управление контроллером и компьютерной системой с ноутбуком, внутренние размеры камеры (ШхВхГ) 300х300х450 мм. Клапаны напуска и откачки с электромагнитным приводом. Позволяет настраивать программу термо-вакуумной обработки объекта перед передачей в бокс, например, для удаления адсорбированной влаги с поверхности изделия.

RC

Возможность управления параметрами бокса с телефона, планшета или ПК из любой точки, где есть интернет. Аппарат подключается кабелем Ethernet к роутеру или маршрутизатору. Гаджеты в комплект опции не входят, но могут быть заказаны дополнительно.

CT1

Опциональный порт для сбора опасных отходов диаметром 186 мм с герметично запаиваемыми полимерными контейнерами. Позволяет помещать отходы при работе в боксе в специальный герметичный полимерный контейнер. В комплекте поставляются 10 шт. контейнеров. Устройство для герметичной запайки контейнеров продаётся отдельно. Предназначен для работы с радиоактивными материалами, фармацевтическими субстанциями и т.д.

CT2

Опциональный порт для сбора опасных отходов диаметром 200 мм с герметично запаиваемыми полимерными контейнерами. Позволяет помещать отходы при работе в боксе в специальный герметичный полимерный контейнер. В комплекте поставляются 10 шт. контейнеров. Устройство для герметичной запайки контейнеров продаётся отдельно. Предназначен для работы с радиоактивными материалами, фармацевтическими субстанциями и т.д.

PC

Система управления давлением в боксе, обеспечивает постоянное поддержание заданного давления в боксе (+/- 20 мбар). Включает контроллер давления с датчиком, два электромагнитных клапана. Если перчаточный бокс используется для защиты продукта от влаги или кислорода, то система постоянно поддерживает в боксе небольшой избыточное давление. Если бокс используется для работы с опасными веществами для защиты оператора, то система поддерживает в боксе небольшое разряжение, что в случае нарушения герметичности системы обеспечивает максимальную защиту оператора. Для работы с пониженным давлением необходимо подключение бокса к вакуумному насосу или централизованной системе вакуума для работы под избыточным давлением бокс, как правило, подключается к газовому баллону с редуктором или генератору газа. Не заказывается с VPURE, т.к. уже интегрирована.

PD

Ножная педаль для понижения давления в боксе. Используется для временного понижения давление в перчаточном боксе, работающем под избыточным давлением для более комфортного размещения оператором рук в перчатках бокса при начале работы. Педаль выполнена из ударопрочного, не поддерживающего горение, армированного стекловолокном термопластика. Заказывается только вместе с опцией PC. Не заказывается с VPURE, т.к. уже интегрирована.

SO

Датчик концентрации (газоанализатор) кислорода. При заказе указывается диапазон измерения концентрации кислорода. Достоинство применяемых газоанализаторов кислорода - простота замены и низкая стоимость измерительного элемента. Не заказывается с VPURE, т.к. уже интегрирована.

SH

Датчик концентрации паров воды с емкостным чувствительным элементом сорбционного типа. Измеряет парциальное давление паров воды, специально адаптирован для работы в составе перчаточного бокса. Страна производства - Россия.

SH-PRO

Прецизионный кулонометрический датчик концентрации паров воды, чувствительный элемент с пятиокисью фосфора. Нужен при работе с коррозионными газами Cl2, HCl, F2, HF и т.д. При работе с органическими растворителями устанавливается после опции RS. Не требует периодической калибровки, легко регенерируется, практически неограниченный срок службы, быстрое время отклика. Измеряет парциальное давление паров воды, специально адаптирован для работы в составе перчаточного бокса. Производство - Германия.

AV

Система автоматической продувки инертным газом перчаточного бокса до заданных значений концентрации кислорода и (или) паров воды. Заказывается совместно с опциями SO и (или) SH. Обычно не заказывается совместно с опциями RO и RH.

SN

Анализатор азота в аргоне. Разработан для анализа примесей азота в перчаточных боксах, работающих со средой аргона. Используется при работе с литием, при проведении сварки деталей из титановых сплавов. Принцип измерения - эмиссионная спектроскопия. Диапазон измерений 0-200 ppm, точность 0,1 ppm.

FRM

Регулятор-измеритель расхода газа с ручной настройкой. Для непрерывной продувки перчаточного бокса инертным газом. Используется, если перчаточный бокс не оснащен системой очистки инертного газа.

DUST-FREE

Система фильтрации DUST-FREE для боксов VBOX PRO включает высокоэффективный фильтр, герметичный вентилятор, обеспечивающий циркуляцию и три клапана для управления потоком (замкнутая циркуляция или проточная продувка бокса). Используется для работы с объектами, чувствительными к попаданию микрочастиц пыли.

RF

Система фильтрации для защиты от радиоактивных и токсичных аэрозолей. Включает два фильтра, два корпуса фильтров из нержавеющей стали, два дисковых поворотных клапана. Система фильтрации устанавливается на верхней стенке бокса. Диаметр фильтрующих элементов 270 мм, высота 500 мм. Эффективность очистки 99,9%, класс H12, ресурс для сред с концентрацией аэрозолей 0,1 мг/м³ – 12 месяцев. Присоединительные фланцы к системе специальной вентиляции DN 100 Tri-Clamp DIN 32676, под заказ присоединительные фланцы могут быть выполнены других стандартов или по эскизу заказчика.

VPURE RS

Блок очистки газа от паров органических растворителей для СГО VPURE. Рабочий газ постоянно циркулирует между перчаточным боксом, системой очистки газа от паров воды и кислорода и системой удаления растворителя. Сорбция и рекуперация паров растворителей рабочего газа происходит в момент прохождения газа через активированный уголь. Этот процесс гарантирует абсолютно стабильные значения чистоты газа.

VPURE RS1

Автоматическая система газовой очистки от паров растворителей. Предназначена для очистки инертных газов от паров растворителя в перчаточных боксах и аналогичных установках в автоматическом режиме.

SVOC

Многие виды работ, проводимые в перчаточных боксах связаны с использованием органических растворителей. Эти вещества могут негативно влиять на работу системы поглощения остаточной влаги и кислорода, поэтому для очистки газа от паров органических растворителей используются специальные блоки очистки.

Такие блоки имеют ограниченный ресурс и требуют периодической замены поглотителя, отследить необходимость замены такого поглотителя и степень загрязненности инертной атмосферы органическими соединениями возможно при использовании данной опции - датчика летучих органических соединений, предназначенного для работы в среде инертных газов высокой чистоты, интегрированного в систему управления боксом.

Датчик измеряет общую концентрацию соединений с энергией ионизации до 10,6 эВ, подходит для определения паров большинства органических растворителей, применяющихся при производстве литий-ионных батарей: пропиленкарбонат, гамма-бутиролактон, диметилкарбонат, диэтилкарбонат, этилметилкарбонат, этилацетат, тетрагидрофуран и т.д. Чувствителен к парам этанола, ацетона, ароматических углеводородов, йодидов и бромидов, аминов, меркаптанов, альдегидов, простых и сложных эфиров, акрилатов. Не подходит для определения ацетонитрила.

V-WELD

Для сварки титановых сплавов в среде аргона особой чистоты требуется контроль защитной среды в соответствии с ОСТ 1.42172-83. Стандарт подразумевает забор пробы газовой среды из сварочной камеры из места планируемой сварки перед началом сварки. Для определения примесей водорода, кислорода и азота в аргоне применяется хроматографический метод.

Хроматографическая установка. Газы в смеси имеют разные коэффициенты адсорбции, что дает разделять газовую пробу на компоненты. Дальнейшее детектирование осуществляется за счет детектора теплопроводности. Потенциометр фиксирует отдельные пики и выдает результат в виде графика.

Допустимые пределы содержания компонентов газа перед началом сварки согласно ОСТ 1.42172-83: водорода до 10 ppm, кислорода до 30 ppm, азота до 100 ppm.

TCTL

Опция стабилизации температуры в перчаточном боксе. Может быть установлена только с системой VPURE 110 или более производительной. Диапазон поддержания температуры в боксе в диапазоне 20…35 град. С. Максимальная потребляемая мощность 2000 Вт. Стабилизация температуры в боксе осуществляется посредством нагрева и охлаждения газа, циркулирующего между боксом и системой очистки газа. Максимальная мощность оборудования, установленного внутри бокса (тепловыделения) 1000 Вт. Система может быть установлена на уже имеющийся у заказчика перчаточный бокс.

VP4

Двухступенчатый маслонаполненный вакуумный насос пластинчато-роторного типа для откачки шлюзов до 120 литров и основных камер вакуумируемых боксов до 600 литров. В комплекте с фильтром масляного тумана, арматурой для подключения. Предельное остаточное давление 0,002 мбар. Высокий ресурс, подходит для непрерывной работы, страна производства Ю. Корея.

VP5

Двухступенчатый вакуумный насос пластинчато-роторного типа, быстрота действия 330 л/мин. Используется для откачки газа из шлюза при загрузке объектов в перчаточный бокс. Предельное остаточное давление 0,002 мм рт. ст. Поставляется в комплекте с фильтром масляного тумана. Входит в VPURE.

VP6

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 30 литров. Предельное остаточное давление 0.05 мбар (5 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

VP7

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 60 литров и основных камер вакууммируемых боксов до 350 литров. Предельное остаточное давление 0.016 мбар (1.6 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

VP8

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 120 литров и основных камер вакууммируемых боксов до 650 литров. Предельное остаточное давление 0.01 мбар (1 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

ES

Блок розеток, установленный внутри бокса для подключения электрических приборов. Подключение выполнено через герметичный электрический ввод. Максимальная суммарная токовая нагрузка 10 А. Количество розеток в блоке 3 шт. Тип розетки: евророзетка (типа Шуко, тип С2 ГОСТ 7396.1-89, тип F по CEE 7/3) с контактом заземления.

EF1

Герметичный электрический ввод 4 контакта в комплекте с ответными разъемами с двух сторон. 2 контакта с допустимой токовой нагрузкой до 10 А на контакт и 2 контакта до 15 А на контакт. Максимальная суммарная токовая нагрузка на ввод до 42 А. Максимальное напряжение 560 В. Ввод смонтирован на стенке бокса, с наружной и внутренней сторон имеются разъёмы для подключения, ответные разъемы входят в комплект поставки. На одном боксе может быть установлено несколько таких вводов.

EF2

Герметичный электрический ввод 20 контактов в комплекте с ответными разъемами с двух сторон. Максимальная токовая нагрузка на один контакт до 3,5 А. Максимальная суммарная токовая нагрузка на ввод до 58 А. Максимальное напряжение 560 В. Ввод смонтирован на стенке бокса, с наружной и внутренней сторон имеются разъёмы для подключения, ответные разъемы входят в комплект поставки. На одном боксе может быть установлено несколько таких вводов.

EF3

Ввод для подачи внутрь перчаточного бокса круглых кабелей или трубок. Герметизация кабеля или трубки осуществляется по внешнему диаметру специальными регулируемыми уплотнениями. Кабель или трубка проходят в бокс без разрыва. Ввод предназначен для герметичного ввода внутрь перчаточного бокса до 16-и кабелей или трубок наружным диаметром от 3,6 до 16,5 мм и до 4-х кабелей или трубок наружным диаметром от 9,5 до 32,5 мм. На одном боксе может быть установлено несколько таких вводов.

RACK1

Полка из нержавеющей стали для хранения реагентов и инструмента внутри бокса. Материал - нержавеющая сталь 3 мм со стеклоструйной шлифовкой, глубина 350 мм, ширина 400 мм. В одном боксе может быть установлено несколько таких полок. Полки с другими размерами также могут быть изготовлены как нестандартные изделия.
