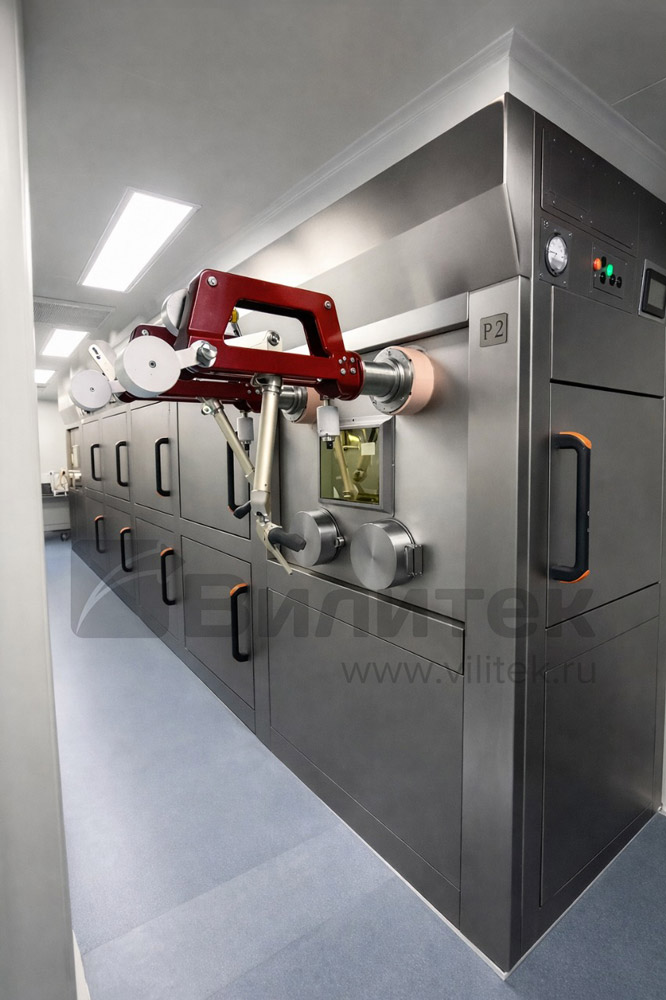

Горячая камера VCF-55

Горячая камера VCF-55 – это специализированное оборудование, предназначенное для переупаковки радиофармацевтических препаратов. Установка оснащена системой очистки вытяжного воздуха с отрицательным давлением, обеспечивающей высокий уровень безопасности при эксплуатации.

В практической эксплуатации VCF-55 часто рассматривают как радиационно защитный бокс, поскольку конструкция обеспечивает экранирование и контролируемую среду внутри рабочей зоны. Для отдельных участков технологической цепочки камера может использоваться и как камера синтеза, если требуется выполнять операции подготовки и переработки радиофармпрепаратов в защищённом объёме.

Горячая камера VCF-55 разделена на три функциональные зоны, каждая из которых отвечает за отдельные задачи безопасности и удобства работы.

В верхней части расположена зона управления. Здесь размещены элементы системы очистки воздуха и высокоэффективные фильтрационные блоки, обеспечивающие стабильные параметры вытяжки и поддержание заданного режима работы.

Средняя часть – это основная рабочая камера. Она оборудована смотровыми окнами из свинцового стекла и двумя манипуляционными портами, через которые оператор получает доступ к рабочему пространству, оставаясь в защищённой зоне. Такое решение помогает сохранять функциональность при высоких требованиях к радиационной защите.

Нижняя часть выполняет вспомогательную роль. В этой зоне предусмотрен экранированный колодец для определения активности и размещения ионизационной камеры, а также устройство подачи радиоактивных материалов. В таком исполнении VCF-55 может восприниматься как радиационно защитный шкаф для операций, где важно сочетать хранение, измерение и технологические манипуляции в одном защищённом контуре.

Подобная конструкция соответствует требованиям, которые предъявляются к оборудованию для переупаковки радиофармацевтических препаратов, и позволяет организовать безопасный и повторяемый процесс.

Панель управления разработана с учётом эргономики и обеспечивает удобный контроль всех функций. Интерфейс «человек–машина» отображает рабочие параметры в режиме реального времени и помогает оператору быстро оценивать состояние оборудования. В конструкцию включены смотровые окна из свинцового стекла размером 320 мм (Ш) × 220 мм (В), а мониторинг радиационной дозы интегрирован непосредственно в интерфейс управления. Такое решение особенно важно, когда бокс радиационной защиты используется в режиме высокой загрузки и требуется постоянное наблюдение за параметрами безопасности.

Применение передовых технологий

В VCF-55 реализованы решения, которые снижают долю ручных операций и помогают уменьшать радиационную нагрузку. Устройство защищённой подачи обеспечивает ввод радиоактивных материалов или свинцовых контейнеров в рабочую камеру и их извлечение в нижнем положении. Это повышает точность операций и снижает вероятность ошибок при дозировании.

Защита ионизационной камеры во время измерений активности выполнена через экранированный колодец с защитой 70 мм Pb. Для удобства настройки предусмотрена подъёмная регулируемая платформа, которая позволяет фиксировать и выставлять высоту ионизационной камеры под конкретный сценарий измерений. В результате измерительный участок остаётся защищённым, а сам радиационно защитный бокс сохраняет стабильность параметров эксплуатации.

Система онлайн-контроля дозы обеспечивает непрерывное отображение уровня радиации внутри горячей камеры. Встроенный полупроводниковый детектор поддерживает настройку пороговых значений. При превышении порога может автоматически срабатывать блокировка защитной двери, что предотвращает ошибочные действия персонала и уменьшает риск избыточного воздействия на людей и окружающую среду. В этой части VCF-55 работает как полноценный бокс радиационной защиты, где безопасность поддерживается не только экранированием, но и логикой автоматических ограничений.

Манипуляторная система

Шарнирный манипулятор имеет семь независимых степеней свободы, включая перемещения по осям X, Y и Z, вращение по азимуту, наклон захвата, вращение захвата, а также открытие и закрытие захвата. Манипулятор отличается лёгкостью и высокой манёвренностью, а балансировочное устройство соответствует требованиям по компенсации эксплуатационной нагрузки.

Области применения

Горячая камера VCF-55 специально разработана для обращения с радиоактивными изотопами, применяемых в ядерной медицине для производства радиофармацевтических препаратов, используемых в диагностике и терапии. Эксплуатация таких камер требует специализированного оборудования, обеспечивающего безопасное обращение и хранение радиоактивных веществ. VCF-55 обеспечивает необходимый уровень защиты от избыточного воздействия медицинского ионизирующего излучения.
