Лаборатория по производству дисковых (coin) ячеек VCOIN-01
VCOIN-01 – это комплексная лаборатория для производства литий-ионных дисковых ячеек (coin cells), включающая оборудование для всех ключевых этапов: от подготовки активных материалов до герметизации корпусов. Линия разработана для исследовательских лабораторий, пилотных и малосерийных производств.
Возможности и преимущества

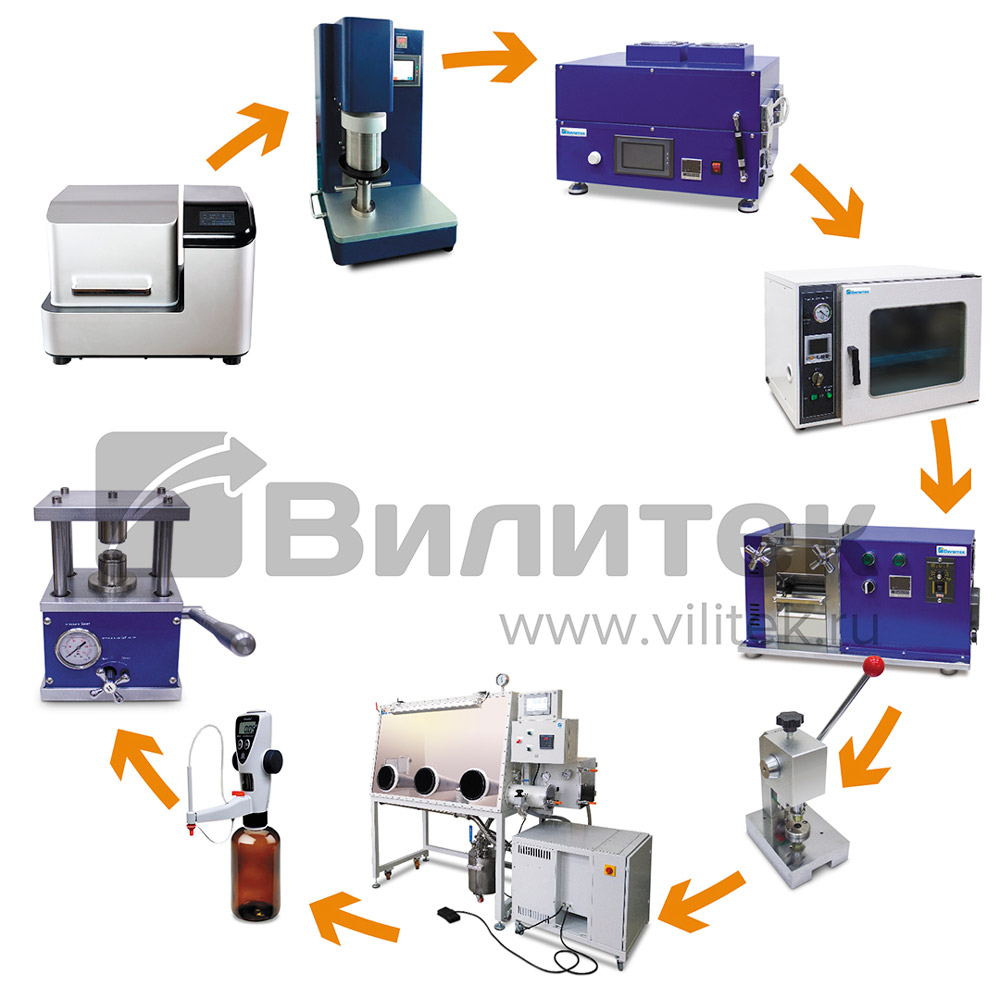

- Полный цикл «под ключ»: измельчение, смешивание, нанесение покрытий, прокатка, сушка, вырубка, дозировка электролита, работа в инертной атмосфере, герметизация.
- Компактность: подходит для установки в лабораториях и на малых производственных площадях.
- Гибкость: состав и параметры линии подбираются под задачи заказчика.
- Надёжность: высокое качество и повторяемость операций благодаря точной регулировке параметров.
Производительность
Базовая конфигурация рассчитана на выпуск нескольких сотен дисковых ячеек в смену, в зависимости от выбранного типоразмера (CR2016, CR2025, CR2032, CR2450 и др.).
Состав линии
-
Подготовка материалов
|
|
Этап включает
- мельницу для измельчения катодных порошков;
- вакуумный смеситель для приготовления паст и суспензий.
Технические характеристики
- Максимальный размер исходных частиц: до 10 мм.
- Достижимая дисперсность: до 0,1 мкм.
- Объём размольных стаканов: 50, 80, 125, 250 или 500 мл.
- Объём смесительных чаш: 100 – 500 мл.
- Скорость вращения: до 1600 – 3000 об/мин (регулируемая).
- Вакуум при смешивании: до – 0,098 МПа.
- Материал рабочих частей: нержавеющая сталь 304 (по запросу – другие материалы).
Важно: при заказе необходимо указать объём размольного стакана и объём смесительной чаши.
- Нанесение покрытий
Этап включает установку для нанесения плёнок на токоприёмники.
Технические характеристики
- Рабочая зона нанесения: 100×250, 150×250, 200×250, 200×300, 100×350, 250×300, 250×350, 250×550, 250×800 мм.
- Ширина аппликатора: 50–250 мм.
- Скорость перемещения: 0–120 мм/с (регулируемая).
- Вакуумная платформа для фиксации подложки.
- Нагревательная крышка: до 200 °C, точность ±1 °C.
Важно: при заказе необходимо указать требуемый размер рабочей зоны. Возможно изготовление нестандартных размеров.
- Вакуумная сушка
Этап включает вакуумные сушильные шкафы для удаления влаги и летучих компонентов.
Технические характеристики
- Рабочая температура: от температуры помещения +10 до 250 °C.
- Дискретность задания температуры: 0,1 °C.
- Достижимый вакуум: <133 Па.
- Объём камеры: 25 – 50 л (увеличенные по запросу).
- Материал камеры: нержавеющая сталь AISI 304.
- Количество полок: 1 – 2.
Важно: при заказе можно выбрать объём камеры и дополнительные опции (например, принтер или интерфейс для вывода данных).
- Прокатка электродов
Этап включает прессовые машины для каландрирования электродов.
Технические характеристики
- Тип прокатки: горячая (с нагревом до 130 °C) или холодная (без нагрева).
- Ширина роликов: 100, 200, 250, 300 или 400 мм.
- Диаметр роликов: 100 мм.
- Твердость поверхности: 60 – 62 HRC.
- Точность регулировки толщины: 0,01 мм.
- Давление: до 3 т (для горячего каландра).
- Скорость прокатки: 0 – 40 мм/с (горячая) или 0 – 10 мм/с (холодная).
Важно: при заказе необходимо указать тип прокатки (горячая/холодная) и ширину роликов.
- Формирование электродов
Этап включает установку для вырубки анодов, катодов и сепараторов.
Технические характеристики
- Диаметры пуансонов: 8 – 24 мм.
- Толщина заготовок: 0,005 – 0,5 мм.
- Рабочий ход: 25 мм.
- Режим работы: ручной.
Важно: при заказе необходимо указать требуемые диаметры пуансонов в зависимости от типоразмера ячейки (например CR2016, CR2032, CR2450).
- Перчаточный бокс для работы в инертной атмосфере
Дальнейшие этапы сборки дисковых аккумуляторов должны выполняться в перчаточном боксе с уровнем содержания воды менее 1 ppm. Сухие условия необходимы, так как электролит реагирует с водой, что приводит к его разложению и выделению газа.
Базовые характеристики бокса в составе линии
- Внутренние размеры камеры: 1500×800×900 мм.
- Количество перчаточных портов: 3.
- Атмосфера: аргон или азот.
- Остаточное содержание O₂ и H₂O: ≤1 ppm.
- Диаметр перчаточных портов: 220 мм.
- Количество шлюзов: цилиндрические Ø155 мм и Ø300 мм.
- Управление: сенсорный дисплей, автоматическая или ручная замена атмосферы.
Базовая комплектация
- Система газоочистки от кислорода и влаги
- Блок очистки от паров органических растворителей
- Анализатор кислорода и влаги
- Шлюзы Ø155 мм и Ø300 мм
- Встроенный блок розеток
- Кабельный ввод
- Полки
- Педаль управления давлением
Опции
- Дополнительные шлюзы, полки, герметичные вводы
- Расширенные системы анализа с удалённым мониторингом
- Камеры увеличенного размера.
Важно: окончательная конфигурация бокса согласуется дополнительно. Бокс может быть изготовлен в соответствии с техническим заданием.
- Дозировка электролита
Этап включает дозатор для точной заливки электролита в корпуса ячеек.
Технические характеристики
- Объём дозирования: 0 – 1000 мл.
- Точность: ±0,1 % от объёма.
- Автоматическая калибровка.
- Рабочая температура: 15 – 40 °C.
Важно: при заказе необходимо уточнить требуемый диапазон дозирования.
- Герметизация корпусов
Этап включает установку для обжима и разборки корпусов дисковых ячеек.
Технические характеристики
- Усилие прессования: до 8 т (регулируемое).
- Поддерживаемые типоразмеры: CR20XX, CR24XX и другие (с соответствующими матрицами).
- Возможность работы внутри перчаточного бокса.
- Конструкция: ручная гидравлическая, с матрицами из нержавеющей стали.
Важно: при заказе необходимо указать конкретные типоразмеры ячеек, для которых требуется матрица.
! Дополнительно в состав линии может быть включено испытательное оборудование: станции начального формирования и заряд-разрядного тестирования, а также климатические камеры и другое оборудование для тестирования позволяют оценить основные электрические характеристики, ёмкость, сопротивление и стабильность.
Линия VCOIN-01 сочетает компактность, гибкость и полный цикл производства дисковых ячеек. Заказчик получает готовое решение, при этом может адаптировать параметры под свои задачи: выбрать объёмы, размеры зон нанесения, тип прокатки, конфигурацию бокса и формат ячеек.
