Перистальтические насосы с функций калибровки серий LabV и V

Перистальтические насосы серии VПеристальтические насосы с функцией калибровки с развитой системой управления в корпусе из инженерного ABS пластика серии LabV или в классическом корпусе из нержавеющей стали серии V - это наиболее функциональные и самые популярные перистальтические насосы из нашего модельного ряда. Цветной дисплей промышленного типа с диагональю сенсорного экрана 4,3 дюйма. Диапазон частоты вращения 0,10-600 об/мин., диапазон расхода 0,000067-3600 мл/мин. Динамическое отображение состояния перекачивания. На одном экране отображаются показания расхода, конфигурация системы и осуществляется настройка параметров. Настраиваемая калибровка и функция микронастройки в реальном времени. Четыре режима работы: налив фиксированного объема, разлив доз заданного объема, пуск и останов таймером, непрерывное перекачивание позволяют удовлетворять различным требованиям к перекачиванию и дозированию. Предоставляется гарантия 3 года на все насосы производства компании Shenchen, приобретенные у официального дилера, начиная с 20.05.2017Уникальный выходной сигнал рабочего состояния электродвигателя можно использовать для другого оборудования, осуществляющего мониторинг рабочего состояния перистальтического насоса. Для вашего выбора предусмотрены различные режимы внешнего управления, в том числе программируемый режим внешнего управления. Поддерживаются интерфейсы RS232 и RS485, а также стандартный протокол передачи данных MODBUS, что позволяет осуществлять внешнее управление в самых разных производственных условиях. Этот насос – оптимальный выбор для лабораторий, мелкосерийного разлива фармацевтических и косметических субстанций, промышленного производства, так же широко применяются для разлива жидкостей для электронных сигарет. Насосы серии LabV и V поставляются с одной из подходящих перекачивающих головок в зависимости от требований применения, для некоторых типов головок возможна установка нескольких головок на один привод.

Перистальтические насосы серии LabV

Особенности и возможности:

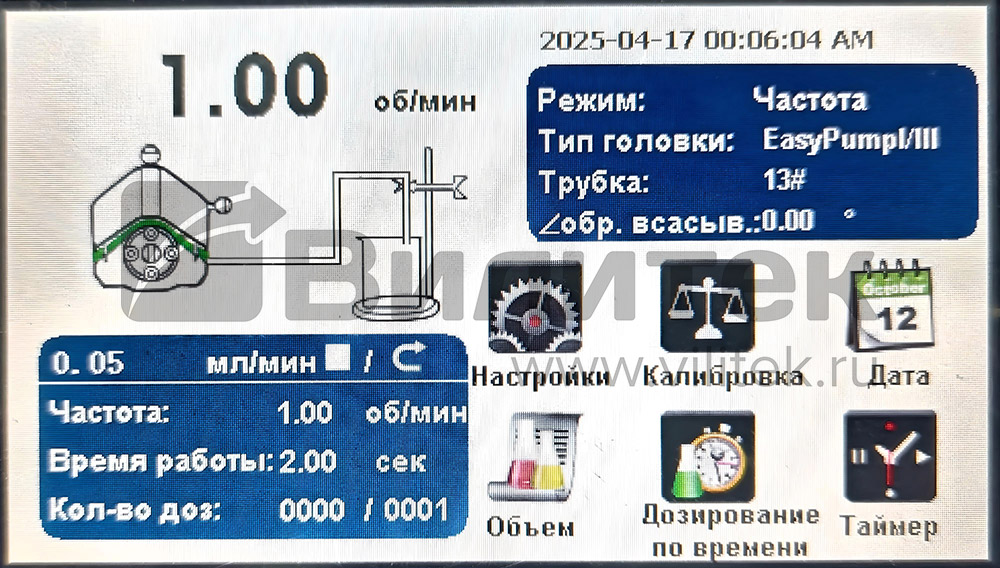

  • Промышленный цветной дисплей с диагональю сенсорного экрана 4,3 дюйма с высоким качеством изображения.
  • Шаговый прецизионный электропривод.
  • Во всех электронных системах используются промышленные микросхемы, стабильно работающие с высокой вычислительной производительностью.
  • Полностью русифицированная функциональная операционная система с удобным интерфейсом.
  • Настраиваемая функция калибровки: возможность калибровки расхода и объема дозирования.

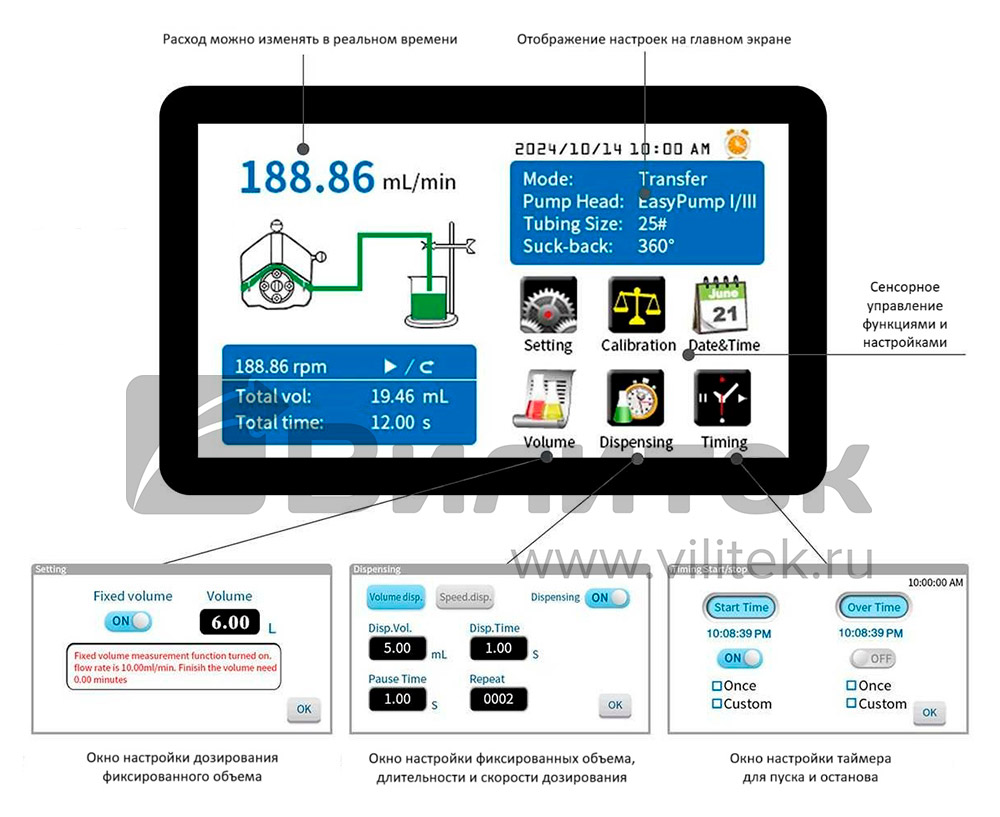

  • Модуль управленияФункция дозирования фиксированного объема: после включения этой функции перистальтический насос будет автоматически измерять объем жидкости и автоматически остановит работу при достижении заданного объема. Во время этого процесса можно изменять расход. Пригодна для дозирования жидкости в лабораторных процессах, а также для химических реакций.

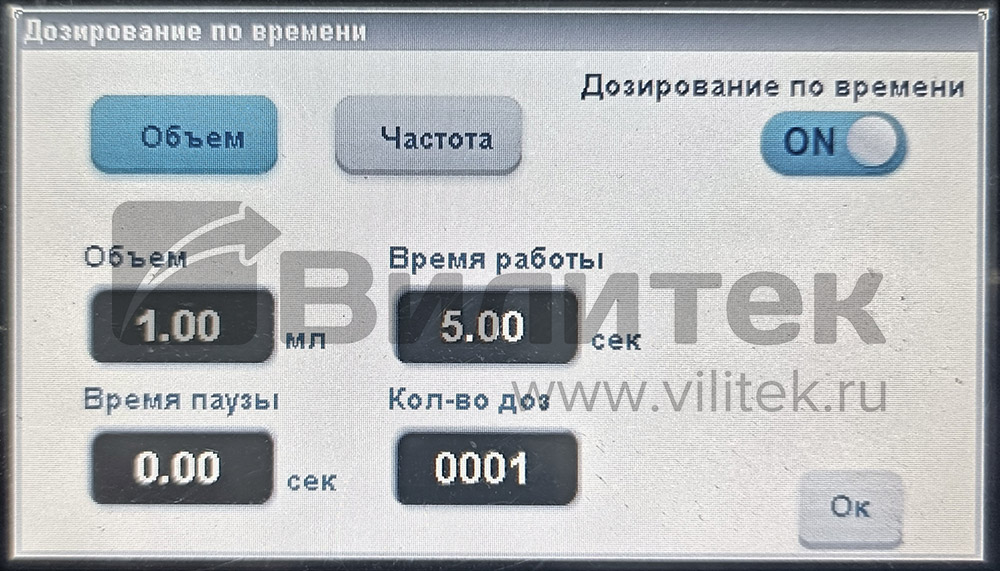

  • Функция разлива: после включения этой функции перистальтический насос будет перекачивать жидкость в предварительно заданном объеме в течение предварительно заданного времени заданными паузами между подачами доз. Используется для дозирования жидкостей при промышленном разливе.
  • Функция пуска и останова таймером: можно свободно задавать моменты пуска и останова насоса. Функция таймера может комбинироваться с другими режимами.
  • Разнообразные функции внешнего управления: помимо общих пуска/останова, изменения направления, регулирования частоты вращения и интерфейсов RS485/RS232 предусмотрена возможность подстройки насоса под имеющийся у заказчика контроллер с учетом особенностей конкретного применения.
  • Функция микрорегулирования в реальном времени: можно регулировать расход по ходу производственного процесса для предотвращения ошибок при разливе из-за усталости материала трубки и ухудшения эластичности.
  • Уникальная по точности технология контроля угла поворота обеспечивает высокую точность разлива с дозированием.
  • Функция быстрого наполнения позволяет промывать трубку и, при этом, заполнять ее жидкой средой.
  • Функция сохранения данных при выключении питания сохраняет действующие значения параметров своевременно, безопасно и надежно.
  • Особенности конструкции насосов серий LabV и VСистема автоматического регулирования температуры эффективно снижает уровень шума работающего вентилятора, если в его работе нет необходимости.
  • Функция эффективной защиты от помех, конструкция рассчитана на широкий диапазон питающего напряжения, пригодна для сложных условий подачи питания.
  • Печатная плата покрыта специальным трехслойным покрытием, защищающим от пыли, влаги, коррозии и обеспечивающим антистатический эффект.

Особенности конструкции:

  1. Портативная переносная конструкция, устойчивая и удобная в обращении.
  2. Сенсорный экран.
  3. Многофункциональную защитную крышку для интерфейса внешнего управления насосов LabV можно использовать для крепления часто используемых инструментов.
  4. Скрытый интерфейс внешнего управления, защитная крышка эффективно защищает электрические соединители и присоединенные кабели.

Типичные применения:

  • Небольшие и средние производства на которых требуется разлив жидкой продукции (фармацевтика, парфюмерия, химия, пищевая промышленность, производство жидкостей для электронных сигарет).
  • Лаборатории и учебные заведения
  • Встраивание в качестве комплектующих в другое промышленное оборудование

Перистальтические насосы серии V имеют несколько различных интерфейсов для внешнего управления и способны удовлетворять требованиям для сопряжения с разнообразным оборудованием.

Описание интерфейса внешнего управления

  1. Выводы для входных аналоговых сигналов: выберите внешний сигнал регулирования частоты вращения в окне настройки внешнего управления. Включите функцию внешнего регулирования частоты вращения для изменения диапазона частоты вращения электродвигателя посредством аналогового сигнала.
  2. Внутренне изолированный вывод 5 В постоянного тока.
  3. Выводы для внешних входных активных сигналов управления пуском/остановом, изменением направления.
  4. Вывод для внешнего входного пассивного сигнала управления пуском/остановом.
  5. Выводы для выходного сигнала рабочего состояния электродвигателя: вывод текущего рабочего состояния электродвигателя.
  6. Схема расположения выводов для внешних сигналов управленияИнтерфейс RS232: выберите RS232 в окне настройки интерфейса связи, чтобы задействовать эти выводы.
  7. Интерфейс RS485: выберите RS485 в окне настройки интерфейса связи, чтобы задействовать эти выводы.

Окно настройки внешнего управления перистальтическим насосом серии V

Выбор внешнего сигнала управления пуском/остановом, изменением направления
  1. Можно включить или отключить управление пуском/остановом или изменением направления внешним сигналом переключения.
  2. В зависимости от условий можно выбрать режим управления: импульсный сигнал или по уровню.
  3. Можно включить или отключить управление от ножной педали.
  4. В зависимости от главного оборудования, используемого пользователем для управления, можно выбрать подходящий высокий уровень сигнала переключения: 5 (заводская настройка), 12, 24 В.
Настройка внешнего регулирования частоты вращения
  1. В зависимости от условий можно выбрать тип аналогового сигнала: 0-5, 0-10 В или 4-20 мА.
  2. После выбора типа сигнала можно выбрать максимальную и минимальную частоты вращения, соответствующие максимальному и минимальному уровням сигнала в зависимости от фактических условий, чтобы работать в диапазоне частоты вращения, необходимом пользователю.
  3. Предел рабочей частоты вращения предусмотрен для ситуации, когда линейное соотношение между амплитудой аналогового сигнала и частотой вращения остается постоянным, и задает максимальную рабочую частоту вращения перистальтического насоса. Настройка этого параметра поможет предотвратить аварийную ситуацию во время работы из-за внезапного изменения объема перекачиваемой жидкости в результате внезапного изменения амплитуды внешнего аналогового сигнала.
Настройка передачи данных
  1. Поддерживаются интерфейсы RS232 и RS485, любой из них можно выбрать в соответствующем окне ПО.
  2. Поддерживаются различные скорости передачи данных: 2400, 4800, 9600 и 19200 бит/с.
  3. Для управления можно выбрать стандартный протокол передачи данных MODBUS или протокол, разработанный компанией Shenchen. Протокол передачи данных MODBUS удобен для сопряжения с главным компьютером, ПЛК или интерфейсом «пользователь-машина» на промышленном объекте, поддерживающими стандартный протокол передачи данных MODBUS. Протокол передачи данных, разработанный компанией Shenchen, удобен для сопряжения с микрокомпьютером на одной микросхеме или вышестоящим компьютером.

Русифицированное меню перистальтических насосов Shenchen серии V    Русифицированное меню перистальтических насосов Shenchen серии V    Русифицированное меню перистальтических насосов Shenchen серии V

Перистальтические насосы Shenchen серии V имеют полностью русифицированное меню



Подходящие головки для дозирующих перистальтических насосов серий LabV и V

Многоканальные головки MC1-MC12

  Многоканальные головки MC1-MC12

Головки с легкой заменой трубки YZ1515x, YZ2515x

  Головки с легкой заменой трубки YZ1515x, YZ2515x

Многоканальные головки DG1~DG12

  Многоканальные головки DG1~DG12

Головка с быстрой заменой трубки DZ25-3L

  Головка с быстрой заменой трубки DZ25-3L

Стандартные головки SN15, SN25

  Стандартные головки SN15, SN25



Технические характеристики

Диапазон расхода

LabV1/V1: 0,000067…900 мл/мин.
LabV3/V3: 0,000067…2100 мл/мин.
LabV6/V6: 0,000067…3600 мл/мин.

Диапазон частоты вращения

LabV1/V1: 1-150 об/мин.
LabV3/V3: 1-350 об/мин.
LabV6/V6: 1-600 об/мин.

Дискретность частоты вращения

0,01 об/мин.

Дискретность расхода

0,01 мкл

Погрешность расхода

<±0,5%

Угол обратного всасывания

0-360°

Давление на выходе

0,1 МПа (трубка с толщиной стенки 0,86-1,0 мм).
0,1-0,27 МПа (трубка с толщиной стенки 1,6-2,4 мм).

Тип электродвигателя

Шаговый электродвигатель

Электронная система

Серия LabV: Shenchen-LabV-CIR
Серия V: Shenchen-V-CIR

Система управления

Серия LabV: Shenchen-LabV-EMB
Серия V: Shenchen-V-EMB

Дисплей

Цветной дисплей с диагональю сенсорного экрана 4,3 дюйма

Органы управления

Сенсорный экран и мембранная клавиатура

Внешний сигнал управления частотой вращения

0-5 В, 0-10 В, 4-20 мА по выбору

Сигналы: старт/стоп, изменение направления

Пассивный сигнал переключения, например,
от ножной переключающей педали
Активный сигнал переключения 5, 12 и 24 В по выбору

Интерфейс связи

RS232/RS485 с поддержкой протокола MODBUS
(режим удаленного терминала (RTU)

Выходной интерфейс

Вывод рабочего состояния электродвигателя
(вывод с открытым коллектором)

Электропитание

220 В ±10 %, 50/60 Гц

Габариты электропривода, ДхШхВ

Серия LabV: 261,4 х 157,3 х 236,5 мм
Серия V: 219,6 x 152 x 211,6 мм

Масса электропривода

Серия LabV: 4,4 кг
Серия V: 4,2 кг

Потребляемая мощность

<50 Вт

Температура окружающего воздуха

0-40 °C

Относительная влажность

<80%

Степень пыле-влагозащиты

IP31



Комплектация насоса и диапазон расхода

Перистальтические насосы с функцией калибровки

Электропривод и частота вращения

LabV1/V1

LabV3/V3

LabV6/V6

1-150 об/мин.

1-350 об/мин.

1-600 об/мин.

Головка

Трубка

Производительность, мл/мин.

YZ1515x

13#, 14#, 19#, 16#, 25#, 17#, 18#

0,007…570

0,17…1015

0,17…1740

YZ2515x

15#, 24#

0,17…435

0,17…1015

0,17…1740

MC1-MC12 (10)

Внутренний диаметр: 0,13-3,17 мм
Толщина стенки: 0,86-1 мм

0,000067-32 (рекомендуемая рабочая частота вращения ≤150 об/мин.)

MC1-MC12 (6)

0,00008-45 (рекомендуемая рабочая частота вращения ≤150 об/мин.)

DZ25-3L

15#, 24#, 35#, 36#

0,211…900

0,211…2100

0,211…3600

SN25

24#

0,25…375

0,25…875

0,25…1500

SN15-14

14#

0,024…36

0,024…84

0,024…144

SN15-16

16#

0,088…132

0,088…308

0,088…528



Комплектации и цены

Модель насоса (привода)

Модель перекачивающей головки

Подходящие типоразмеры трубок

Диапазон подачи, мл/мин

Цена со склада в Москве с НДС, USD

Lab V1

YZ1515x

13#, 14#, 19#, 16#, 25#, 17#, 18#

0,007 – 570

1 039,50

2 x YZ1515x

1 237,50

3 x YZ1515x

1 435,50

4 x YZ1515x

1 633,50

YZ2515x

15#, 24#

0,017 – 435

1 039,50

2 x YZ2515x

1 237,50

MC1 (10 роликов)

1x1, 2x1, 2.4x0.8

0,000067 – 32 (скорость шагового двигателя ≤150 об/мин.)

1 051,60

MC2 (10 роликов)

1 078,00

MC1 (6 роликов)

0,00008 – 45 (скорость шагового двигателя ≤150 об/мин.)

1 039,50

MC2 (6 роликов)

1 067,00

SN15-14

14#

0,024 – 36

1 015,30

SN15-16

16#

0,088 – 132

1 015,30

SN25

24#

0,25 – 375

1 015,30

Lab V3

YZ1515x

13#, 14#, 19#, 16#, 25#, 17#, 18#

0,007 – 1330

1 237,50

2 x YZ1515x

1 435,50

YZ2515x

15#, 24#

0,017 – 1015

1 237,50

2 x YZ2515x

1 435,50

SN15-14

14#

0,024 – 84

1 433,90

SN15-16

16#

0,088 – 308

1 433,90

SN25

24#

0,25 – 875

1 433,90

Lab V6

YZ1515x

13#, 14#, 19#, 16#, 25#, 17#, 18#

0,007 – 2280

1 435,50

2 x YZ1515x

1 633,50

YZ2515x

15#, 24#

0,017 – 1740

1 435,50

2 x YZ2515x

1 633,50

SN15-14

14#

0,024 – 144

1 411,30

SN15-16

16#

0,088 – 528

1 411,30

SN25

24#

0,25 – 1500

1 411,30

DZ25-3L (PPS)

15#, 24#, 35#, 36#

0,2 – 360

1 512,50

V1

YZ1515x

13#, 14#, 19#, 16#, 25#, 17#, 18#

0,007 – 570

1 033,50

2 x YZ1515x

1 267,50

3 x YZ1515x

1 496,30

4 x YZ1515x

1 726,40

YZ2515x

15#, 24#

0,017 – 435

1 033,50

2 x YZ2515x

1 267,50

3 x YZ2515x

1 496,30

4 x YZ2515x

1 726,40

MC1 (10 роликов)

0.5×0.8, 1×1, 2×1, 2.4×0.8, 3×1

0,000067 – 32 (скорость шагового двигателя ≤150 об/мин.)

1 050,40

MC2 (10 роликов)

1 079,00

MC1 (6 роликов)

0,00008 – 45 (скорость шагового двигателя ≤150 об/мин.)

1 033,50

MC2 (6 роликов)

1 066,00

SN15-14

14#

0,024 – 36

1 007,50

SN15-16

16#

0,088 – 132

1 007,50

SN25

24#

0,25 – 375

1 007,50

V3

YZ1515x

13#, 14#, 19#, 16#, 25#, 17#, 18#

0,007 – 1330

1 267,50

2 x YZ1515x

1 496,30

YZ2515x

15#, 24#

0,17 – 1015

1 267,50

2 x YZ2515x

1 496,30

SN15-14

14#

0,024 – 84

1 237,60

SN15-16

16#

0,088 – 308

1 237,60

SN25

24#

0,25 – 875

1 237,60

V6

YZ1515x

13#, 14#, 19#, 16#, 25#, 17#, 18#

0,007 – 2280

1 496,30

2 x YZ1515x

1 726,40

YZ2515x

15#, 24#

0,017 – 1740

1 496,30

2 x YZ1515x

1 726,40

SN15-14

14#

0,024 – 144

1 469,00

SN15-16

16#

0,088 – 528

1 469,00

SN25

24#

0,25 – 1500

1 469,00

Для многоканальных головок типа MC с 10 роликами стоимость добавления одного дополнительного канала составляет 44,20 USD, головок типа MC с 6 роликами – 29,90 USD.



Примеры работы и настройки перистальтических насосов с функций калибровки расхода серии V:














Для правильного подбора перистальтического насоса, Перистальтические насосы в демонстрационной лаборатории перекачивающей головки, трубок и аксессуаров предлагаем посетить нашу демонстрационную лабораторию для тестирования оборудования с образцами продуктов и обучения работе с перистальтическими насосами. Несмотря на то, что принцип действия перистальтических насосов относительно прост, существует целый ряд особенностей подбора привода насосов, перекачивающих головок и трубок в зависимости от необходимой скорости перекачивания, объема доз, вязкости жидкости и т.д. Наши специалисты помогут правильно учесть эти особенности при выборе насоса для того что бы Вы получили оптимальное решение для Вашей задачи.
