Прецизионный перистальтический насос-дозатор IF3

Перистальтический насос для дозирования IF3Прецизионный дозирующий перистальтический насос с низкой пульсацией потока с сервоэлектроприводом. Головка насоса имеет два ряда роликов. работающих в противофазе. Поток перед входом в головку разделяется на два, после выходы из головки потоки снова объединяются в одну трубку. Таким образом достигается повышенная точность дозирования и сглаживаются пульсации потока. Из-за разности фаз движения двух групп роликов подъем давления жидкой среды в одном канале накладывается на падение в другом, сглаживая пульсации потока жидкой среды. Перекачивающая головка для обеспечения большей жесткости выполнена литой из алюминиевого сплава, ролики из нержавеющей стали. Внутренняя поверхность головки Предоставляется гарантия 3 года на все насосы производства компании Shenchen, приобретенные у официального дилера, начиная с 20.05.2017к которой прижимается роликами трубка имеет настраиваемую форму, что обеспечивает возможность более точной подстройки насоса при работе с разным давлением на выходе. Промышленный цветной дисплей с диагональю сенсорного экрана 4,3 дюйма. Диапазон частоты вращения: 1-350 об/мин. Диапазон расхода: 0,1-4340 мл/мин. Можно предварительно задать объем и длительность дозирования, продолжительность паузы, количество доз, угол обратного всасывания. На одном экране отображаются данные дозирования, конфигурация системы и осуществляется настройка параметров. Настраиваемая калибровка и функция микронастройки в реальном времени. Возможно внешнее управление насосом сигналом от ножной переключающей педали или подачей сигнала переключения. Уникальный выходной сигнал рабочего состояния электродвигателя можно использовать для другого оборудования, осуществляющего мониторинг состояния наполнения перистальтического насоса в реальном времени.

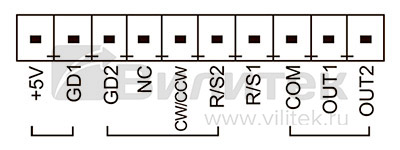

Габаритный установочный чертеж     Схема расположения выводов для внешних сигналов управления


Комплектация насоса и диапазон расхода

Привод

IF3

Тип электродвигателя

Сервоэлектродвигатель

Головка насоса

DY15

DY25

Типоразмер подходящих трубок

13#, 14#, 19#, 16#, 17#, 18#, 25#

15#, 24#, 35#, 36#

Диапазон частоты вращения, об/мин.

1-350

Диапазон расхода, мл/мин.

0,1…3337

4,2…4340



Примеры параметров разлива и настроек насоса IF3 (дозирование воды)

Трубка

14#

14#

14#

19#

16#

Объем наполнения, мл

0,5

1

2

3

5

Длительность наполнения, с

0,5

1

1

1

1

Фактический объем наполнения, мл

0,5003

0,5025

1,0037

1,0002

2,0020

2,0036

3,0058

2,9902

5,0215

5,0248

0,5010

0,4983

1,0000

1,0020

2,0060

1,9940

2,9935

3,0048

4,9982

5,0070

0,4982

0,5024

1,0026

0,9968

2,0039

2,0024

3,0092

3,0008

5,0145

4,9861

0,5015

0,5021

1,0003

1,0010

2,0037

2,006

3,0008

2,9919

5,0038

5,0108

0,5015

0,5020

1,0031

0,9986

2,0047

1,9946

2,9927

2,9984

4,9864

4,9995

0,5010

0,5004

1,0015

1,0026

1,9944

2,0005

3,0072

3,0012

5,0183

5,0080

0,5014

0,5005

1,0000

1,0030

2,0062

1,9951

3,0046

3,0084

4,9962

5,0044

0,5005

0,4997

1,0007

1,0029

2,0040

2,0068

2,9914

2,9915

5,0227

4,9868

0,4981

0,4977

1,0023

1,0023

1,9951

1,9971

3,0040

2,9990

5,0158

5,0231

0,4998

0,5008

1,0017

1,0017

2,0060

1,9965

3,0000

3,0051

4,9806

4,9977

Погрешность наполнения, %

0,32

0,42

0,60

0,31

0,50

-0,37

-0,44

-0,58

-0,33

-0,39

Трубка

25#

25#

17#

18#

Объем наполнения, мл

10

15

30

100

Длительность наполнения, с

1

1

1

2,5

Фактический объем наполнения, мл

10,02

10,11

15,02

14,96

29,92

29,88

99,80

99,80

1,04

10,02

14,97

14,95

30,01

29,96

99,90

100,00

1,00

10,02

14,97

14,96

29,99

30,03

99,80

100,10

9,98

10,04

14,94

14,99

29,91

30,06

99,90

100,20

10,02

9,99

15,00

14,98

29,83

30,02

100,00

99,90

1,03

9,98

15,00

14,94

29,86

30,02

100,10

100,10

10,04

10,00

14,94

14,93

29,91

30,06

100,10

100,00

10,04

10,04

14,95

14,93

29,91

29,96

100,00

100,30

10,01

10,02

14,96

14,98

29,91

29,96

100,10

100,10

9,99

10,03

14,99

14,96

29,89

29,83

100,00

100,10

Погрешность наполнения, %

0,40

0,13

0,20

0,30

-0,20

-0,47

-0,57

-0,20

Трубка

15#

24#

35#

36#

Объем наполнения, мл

10

30

70

100

Длительность наполнения, с

1

1

1,2

2

Фактический объем наполнения, мл

9,97

10,00

29,9

29,90

69,80

69,90

99,80

99,80

10,01

9,94

29,80

29,90

69,90

70,10

99,90

99,90

9,96

9,97

30,10

29,90

69,90

70,00

99,80

99,90

9,98

10,00

29,90

29,90

69,90

69,90

99,80

99,90

10,01

9,96

29,90

29,90

69,70

70,30

100,00

100,00

9,96

9,97

30,00

29,80

70,10

69,70

99,90

100,10

9,97

10,00

29,90

30,00

70,00

70,10

99,90

99,80

9,99

10,00

29,90

29,90

69,70

69,70

99,90

100,10

9,96

10,01

30,00

29,90

69,70

69,70

99,90

99,90

9,96

9,97

29,90

30,00

69,90

69,90

99,90

99,90

Погрешность наполнения, %

0,10

0,33

0,43

0,10

-0,60

-0,67

-0,43

-0,20



Комплектации и цены

Модель насоса (привода)

Модель перекачивающей головки

Подходящие типоразмеры трубок

Диапазон подачи, мл/мин

Цена со склада в Москве с НДС, USD

IF3

DY15

13#, 14#, 19#, 16#, 25#,17#, 18#

0,1 – 3337

4 485,00

DY25

15#, 24#, 35#, 36#

4,2 – 4340

4 485,00


Демонстрация точности разлива 1 мл жидкости промышленным прецизионным перистальтическим насосом-дозатором IF3:




Для правильного подбора перистальтического насоса, Перистальтические насосы в демонстрационной лаборатории перекачивающей головки, трубок и аксессуаров предлагаем посетить нашу демонстрационную лабораторию для тестирования оборудования с образцами продуктов и обучения работе с перистальтическими насосами. Несмотря на то, что принцип действия перистальтических насосов относительно прост, существует целый ряд особенностей подбора привода насосов, перекачивающих головок и трубок в зависимости от необходимой скорости перекачивания, объема доз, вязкости жидкости и т.д. Наши специалисты помогут правильно учесть эти особенности при выборе насоса для того что бы Вы получили оптимальное решение для Вашей задачи.
