Рамные перчаточные боксы серии VBOX F

Сертификат соответствия на перчаточные боксы ВилитекРамные перчаточные боксы VBOX F - это серия стандартных герметичных перчаточных боксов с широкими возможностями оснащения опциями и возможностью изготовления боксов под конкретные задачи заказчиков. Перчаточные боксы VBOX F разработаны и изготавливаются компанией Вилитек. Рама и элементы шлюзов боксов изготовлена из высококачественной нержавеющей стали. Панели боксов VBOX F изготавливаются из специального поликарбоната, отличающегося низкой газопроницаемостью, высокой химической стойкостью, прочностью и длительным сроком эксплуатации. Для специфических задач материал экранов может быть заменен на практически любой другой согласно техническому заказчика, включая радиационно-защитные материалы, пластики, обладающие особыми химическими свойствами, светофильтры.

Качество перчаточных боксов производства компании Вилитек подтверждается сертификатом соответствия ГОСТ Р.

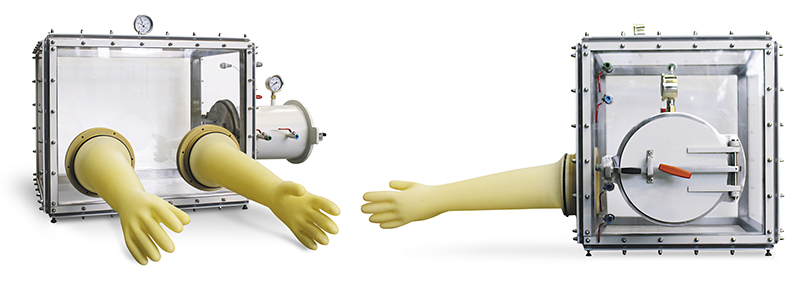

Перчаточный бокс VILITEK VBOX F 600A в базовой комплектации
Перчаточный бокс VILITEK VBOX F (серийная модель) в базовой комплектации


Перчаточный бокс VILITEK VBOX FПерчаточные боксы VBOX F не имеют аналогов в мире, разработаны и производятся на современном производстве в России, поставляются так же на экспорт и имеют целый ряд уникальных технических преимуществ:

  1. Полный обзор со всех сторон объектов, находящихся внутри бокса.
  2. Легкая установка крупных объектов в бокс, приборы, устанавливаемые в перчаточные боксы VBOX F, могут практически совпадать по габаритным размерам с внутренними размерами бокса.
  3. Перчатки из бутиловой резины производства компании Piercan (Франция) в базовой комплектации.
  4. Невероятная гибкость в использовании: если бокс необходимо использовать для новой задачи, то можно быстро и с незначительными затратами изменить положение и (или) количество перчаточных портов, шлюза, дооснастить перчаточный бокс аксессуарами.
  5. Повышенная прочность в сравнении с классическими плексигласовыми боксами.
  6. Пожаробезопасность в сравнении с классическими плексигласовыми боксами.
  7. Более выгодная стоимость в сравнении с другими видами перчаточных боксов.
  8. Возможность установки экранов с заданными химическими свойствами, в том числе устойчивых к органическим растворителям.
  9. Ремонтопригодность.

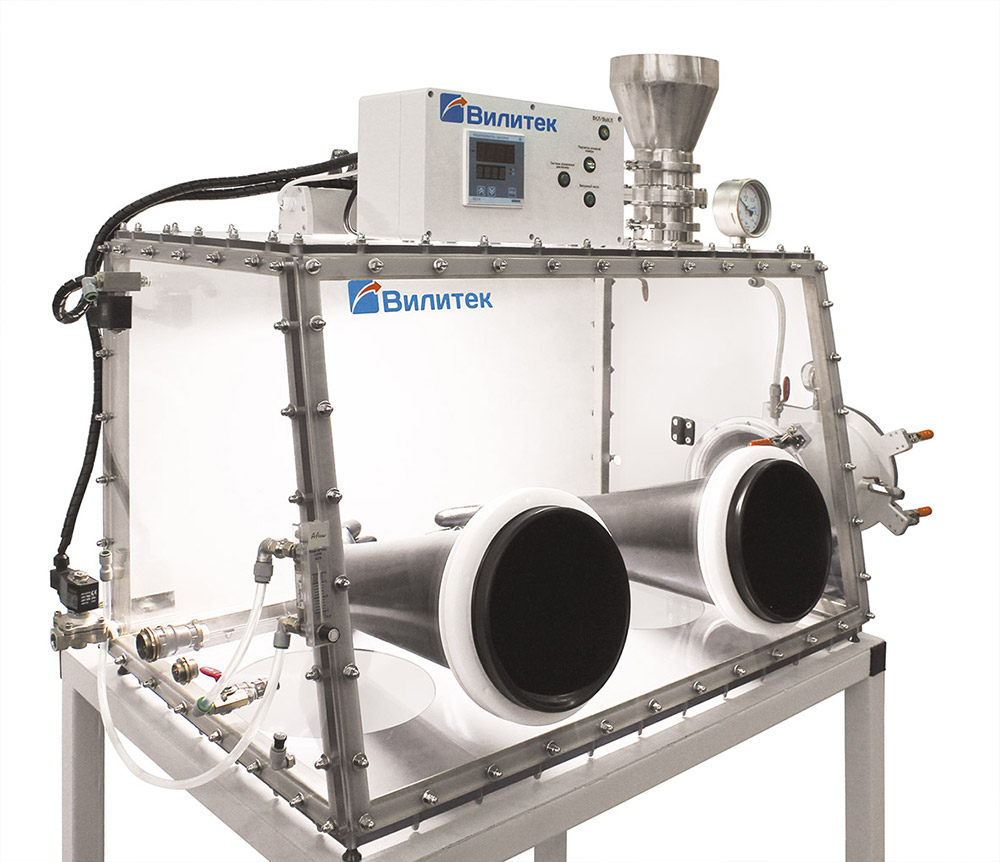

Перчаточный бокс VBOX F 1000A c опциями PC, L, BASE, FRM, патрубком и клапаном для подключения к специальной вентиляции
Перчаточный бокс VBOX F 1000A c опциями PC, L, BASE, FRM,
патрубком и клапаном для подключения к специальной вентиляции


Основные отличия перчаточных боксов серии VBOX F от типовых плексигласовых боксов:

Параметр

VILITEK VBOX F

Стандартный плексигласовый бокс

Тип соединения панелей

Надежное механическое соединение

Склеивание

Тип монтажа перчаточных портов

Механическое соединение с возможностью демонтажа

Склеивание

Пожароопасность

Материал не горючий (температура воспламенения более 4500 °C, в обычных условиях эксплуатации и даже при пожаре не достижима)

Горючий материал

Возможность работы с пирофорными материалами

Отлично подходит для работы с пирофорными материалами

Работа с пирофорными материалами не рекомендуется

Ударопрочность материла

Очень высокая, аналогичный материал используется в прозрачных защитных элементах

Низкая

Возможность модернизации

Модернизация бокса и адаптация под новые задачи легко осуществима

Модернизация практически невозможна

Ремонтопригодность

Высокая, все панели бокса заменяемые

Низкая

Материал перчаток

Бутиловая резина

Латекс


Основные сферы использования перчаточных боксов VBOX F:

Изготовлено и разработано в России

  1. Исследовательские работы и производственные манипуляции с литием и его соединениями.
  2. Работа с порошками металлов для аддитивных технологий (титан, никель, алюминиевые сплавы и т.д.).
  3. Работа с цитостатиками и другими опасными медицинскими препаратами.
  4. Работы и эксперименты с веществами, требующими защиты от атмосферной влаги или кислорода.
  5. Работа с приборами и узлами, требующими защиты от атмосферной влаги или кислорода.
  6. Сборка изделий в среде инертных, защитных или технологических газов.
  7. Проведение работ с радиационно-опасными веществами.
  8. Работа с опасными для оператора веществами.
  9. OLED/PLED технологии.
  10. Работа с потенциально опасными почтовыми отправлениями, корреспонденцией.

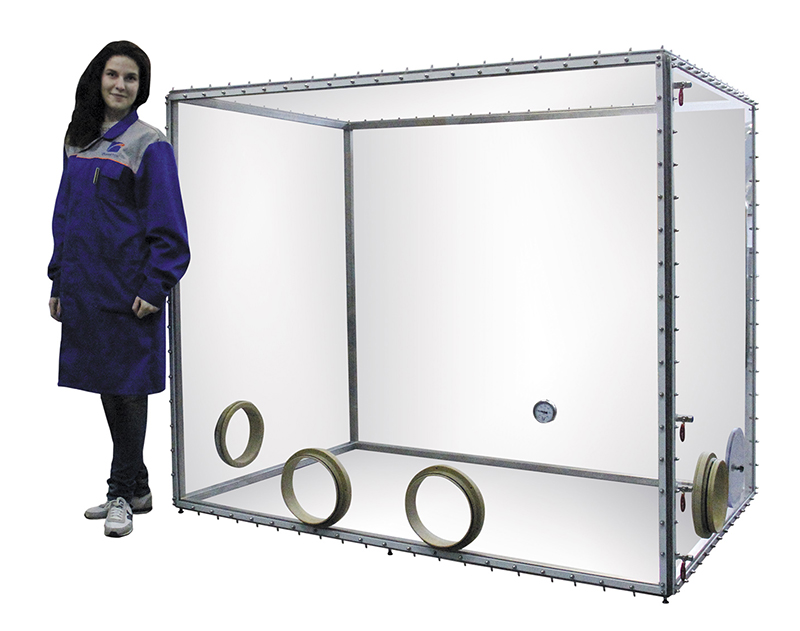

Перчаточный бокс VILITEK VBOX F SP1146 (специальное исполнение)
Перчаточный бокс VILITEK VBOX F SP1146 (специальное исполнение), размеры рабочего пространства (ДхШхВ): 1800х1200х1500 мм. На фотографии бокс условно показан без перчаток. Серия таких боксов была изготовлена для Института радиационной безопасности и экологии (Казахстан, г. Курчатов).

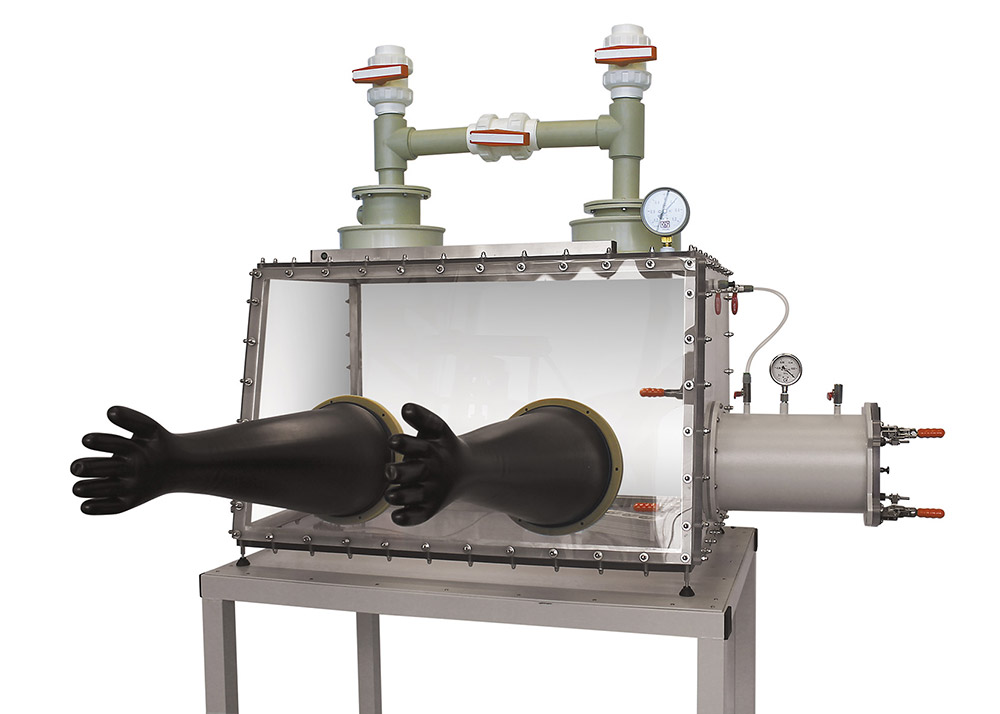

Герметичный перчаточный бокс VILITEK VBOX F 1000A с опциями L, BASE, HEPA
Герметичный перчаточный бокс VILITEK VBOX F 1000A с опциями L, BASE, HEPA


В стандартной комплектации перчаточные боксы VBOX F оснащаются первоклассными бутилкаучуковыми перчатками c диаметром порта 220 мм от наиболее авторитетного мирового производителя французской компании Piercan. Опционально боксы могут быть укомплектованы перчатками из: неопрена, бутиловой резины, полиуретана, гипалона, EPDM, многослойного материала (гипалон+полиуретан), радиационно-защитного материала на основе полиуретана. Так же опционально могут быть увеличены диаметры перчаточных портов до 220, 250, 300 или 350 мм.

Перчатки являются, пожалуй, одним из самых важных элементов перчаточного бокса и использование первоклассных перчаток из бутиловой резины (бутилкаучука, бутила) в боксах серии VBOX F дает Вам важные преимущества в сравнении с теми, кто использует эконом вариант – латексные (из натурального каучука) перчатки. Перчаточные боксы VBOX F – единственные в мире компактные унифицированные перчаточные боксы, которые уже в базовой комплектации оснащаются перчатками из бутилкаучука. Ниже мы приводим сравнение перчаток из бутилкаучука и латекса (большинство стандартных перчаточных боксов комплектуются перчатками из этого материала).


Сравнение перчаток из бутиловой резины (бутила) и из латекса (натурального каучука)

Параметр

Бутилкаучук

Латекс

Рекомендованный срок использования

От 3 лет, материал устойчив к старению

До 1 года, включая срок хранения на складе, материал интенсивно стареет

Максимальная температура эксплуатации

110 °C

80 °C

Устойчивость к стерилизации в автоклаве

Отличная

Средняя

Устойчивость к воздействию спиртов

Отличная

Средняя

Устойчивость к воздействию сильных окислителей

Хорошая

Низкая, запрещена работа с сильными окислителями

Устойчивость к износу

Очень высокая

Низкая

Устойчивость к ультрафиолету

Высокая

Низкая

Устойчивость к озону

Высокая

Низкая


Технические характеристики перчаточных боксов серии VBOX F:

Модель

Внутренние размеры рабочей камеры
(ШхГхВ), мм

Внутренние размеры шлюзовой камеры/ диаметр люка (Дхø), мм

Количество перчаточных портов/ перчаток, шт.

Масса, кг

Без шлюзовой камеры (с люком)

VBOX F 750

750x500x600

300

2

30

VBOX F 1000

1000x600x600

300

2

55

VBOX F 1250

1250x700x700

300

3

70

VBOX F 1600

1600x700x700

300

4

85

С шлюзовой камерой

VBOX F 750A

750x500x600

300х200

2

45

VBOX F 1000A

1000x600x600

300х200

2

70

VBOX F 1250A

1250x700x700

350х300

3

85

VBOX F 1600A

1600x700x700

350x300

4

115

Кроме стандартных моделей, перчаточные боксы серии VBOX F могут быть изготовлены по техническому заданию Заказчика практически любых размеров, с требуемым количеством перчаток и шлюзов, а также с различными опциями. Посмотреть примеры изготавливаемых компанией Вилитек перчаточных боксов Вы можете в разделе галерея перчаточных боксов Вилитек. Перчаточные боксы Вилитек VBOX F могут оснащаться герметичными электрическими вводами в зависимости от требований Заказчика.


Рамные герметичные перчаточные боксы серии VBOX F Eco

Рамные перчаточные боксы VBOX F Eco - это оптимизированная по стоимости модификация популярной серии стандартных герметичных перчаточных боксов VBOX F. Перчаточные боксы VBOX F Eco отлично подходят для использования в университетах и небольших лабораториях. Данная серия сочетает в себе уникальные характеристики перчаточных боксов Vilitek VBOX F и доступную стоимость.

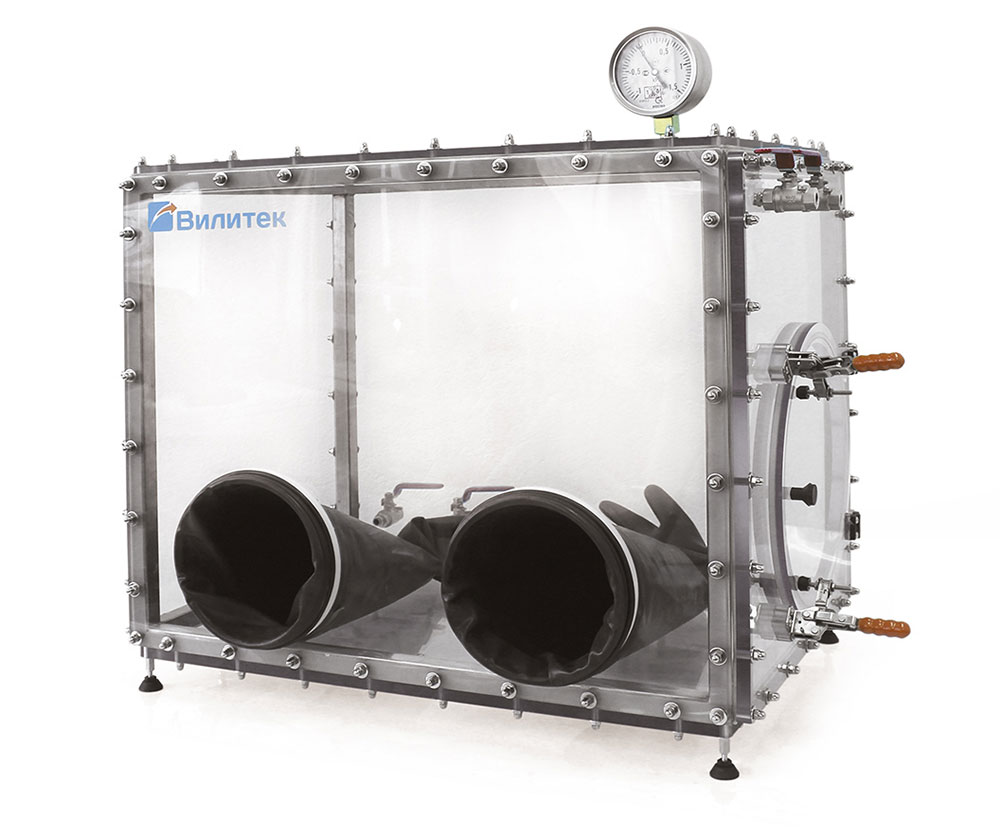

Перчаточный бокс VBOX F 750 Eco с опцией перчаток из неопрена

Перчаточный бокс VBOX F 750 Eco с опцией перчаток из неопрена

Перчаточный бокс VBOX F 750 Eco с опцией
перчаток из неопрена без шлюзовой камерой

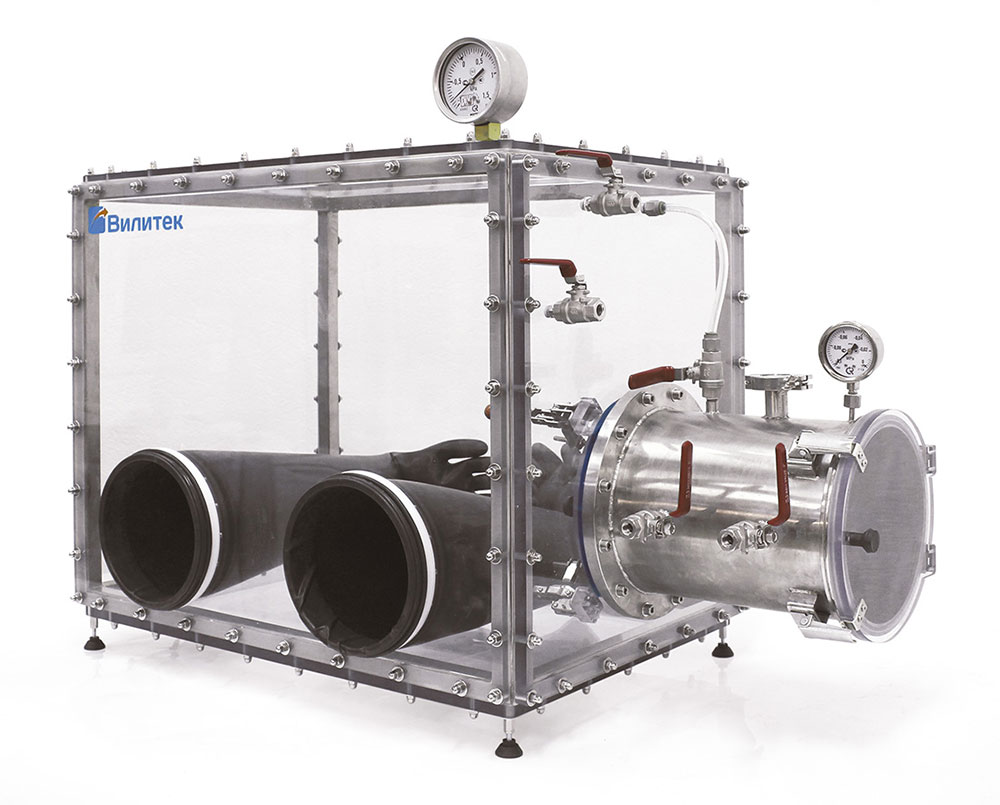

Перчаточный бокс VBOX F 750 Eco с
опцией перчаток из неопрена с шлюзовой камерой


Отличия перчаточных боксов VBOX F Eco от стандартных боксов серии VBOX F

Параметр

VBOX F Eco

VBOX F

Зажимные механизмы внутреннего люка шлюза

Конструкционная сталь с защитным цинковым покрытием, производство Германия

Пассивирования нержавеющая сталь, производство Германия

Тип передней панели

Стандартная вертикальная

Эргономичная, уклон от оператора

Диаметр перчаточного порта в базовой комплектации

186 мм

220 мм

Перчатки в базовой комплектации

Латекс, производство Франция

Бутилкаучук, производство Франция

Материал измерительной системы манометра низких перепадов давления в рабочей камере

Латунь

Нержавеющая сталь


Опционально перчаточные боксы VBOX F Eco могут быть укомплектованы перчатками из: неопрена, бутиловой резины, полиуретана, гипалона, EPDM, многослойного материала (гипалон+полиуретан), радиационно-защитного материала на основе полиуретана. Также опционально могут быть увеличены диаметры перчаточных портов до 250, 300 или 350 мм.


Технические характеристики перчаточных боксов серии VBOX F Eco

Модель

Рабочая камера
(ШхГхВ), мм

Шлюзовая камера/ люк
(Дхø), мм

Коли­чество перчаток, шт.

Масса, кг

Шлюз

VBOX F 750 Eco

750x500x600

300

2

35

Нет

VBOX F 750A Eco

750x500x600

300х200

2

50

Есть


Специальное предложение на профессиональные рамные перчаточные боксы VBOX F Eco


Список опций, доступных для перчаточных боксов серии VBOX F

Код

Описание опции

PC

Система управления давлением в боксе, обеспечивает постоянное поддержание заданного давления в боксе (+/- 20 мбар). Включает в себя контроллер давления с датчиком, два электромагнитных клапана. Если перчаточный бокс используется для защиты продукта от влаги или кислорода, то система постоянно поддерживает в боксе небольшой избыточное давление. Если бокс используется для работы с опасными веществами для защиты оператора, то система поддерживает в боксе небольшое разряжение, что в случае нарушения герметичности системы обеспечивает максимальную защиту оператора. Для работы с пониженным давлением необходимо подключение бокса к вакуумному насосу или централизованной системе вакуума для работы под избыточным давлением бокс, как правило, подключается к газовому баллону с редуктором или генератору газа.

Система управления давлением в боксе PC


PD

Ножная педаль для понижения давления в боксе. Используется для временного понижения давление в перчаточном боксе, работающем под избыточным давлением для более комфортного размещения оператором рук в перчатках бокса при начале работы. Педаль выполнена из ударопрочного, не поддерживающего горение, армированного стекловолокном термопластика, изготовлена в Германии. Заказывается только вместе с опцией PC.

VP1

Мембранный химически стойкий вакуумный насос для откачки шлюзов объемом до 10 литров. Проточная часть полностью выполнена из одного из самых химически устойчивых материалов в мире - политетрафторэтилена. Работает полностью без использования масла или смазывающих жидкостей в рабочей камере. Опция включает арматуру для подключения насоса. Предельное остаточное давление 10 мбар. Страна производства Тайвань.

Насос CHEMKER 410 (Опция VP1)


VP2

Мембранный химически стойкий вакуумный насос для откачки шлюзов объемом до 25 литров. Проточная часть полностью выполнена из одного из самых химически устойчивых материалов в мире - политетрафторэтилена. Работает полностью без использования масла или смазывающих жидкостей в рабочей камере. Опция включает арматуру для подключения насоса. Предельное остаточное давление 7 мбар. Страна производства Тайвань.

Насос CHEMKER 610 (Опция VP2)


VP3

Двухступенчатый маслонаполненный вакуумный насос пластинчато-роторного типа для откачки шлюзов до 25 литров. В комплекте с фильтром масляного тумана, арматурой для подключения. Предельное остаточное давление 0,05 мбар. Страна производства Тайвань.

Опция VP3 для боксов VILITEK VBOX PRO


VP4

Двухступенчатый маслонаполненный вакуумный насос пластинчато-роторного типа для откачки шлюзов до 60 литров и основных камер вакуумируемых боксов до 300 литров. В комплекте с фильтром масляного тумана, арматурой для подключения. Предельное остаточное давление 0,002 мбар. Высокий ресурс, подходит для непрерывной работы, страна производства Ю. Корея.

Опция VP4 для боксов VILITEK VBOX PRO


VP5

Двухступенчатый маслонаполненный вакуумный насос пластинчато-роторного типа для откачки шлюзов до 120 литров и основных камер вакуумируемых боксов до 600 литров. В комплекте с фильтром масляного тумана, арматурой для подключения. Предельное остаточное давление 0,002 мбар. Высокий ресурс, подходит для непрерывной работы, страна производства Ю. Корея.

Опция VP5 для боксов VILITEK VBOX PRO


VP6

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 30 литров. Предельное остаточное давление 0.05 мбар (5 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

Безмасляный вакуумный насос VP6


VP7

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 60 литров и основных камер вакууммируемых боксов до 350 литров. Предельное остаточное давление 0.016 мбар (1.6 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

Безмасляный вакуумный насос VP7


VP8

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 120 литров и основных камер вакууммируемых боксов до 650 литров. Предельное остаточное давление 0.01 мбар (1 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

Безмасляный вакуумный насос VP8


SO

Датчик концентрации (газоанализатор) кислорода. При заказе указывается диапазон измерения концентрации кислорода. Для измерения концентрации кислорода в перчаточных боксах VILITEK используются высокоточные электрохимические датчики с минимальным временем отклика. Еще одной особенностью применяемых газоанализаторов кислорода является простота замены и низкая стоимость измерительного элемента.

Датчик концентрации кислорода SO


SH

Датчик концентрации паров воды с емкостным чувствительным элементом сорбционного типа. Измеряет парциальное давление паров воды, специально адаптирован для работы в составе перчаточного бокса. Страна производства Россия.

Датчик концентрации паров воды SH


SH-PRO

Прецизионный кулонометрический датчик концентрации паров воды, чувствительный элемент с пятиокисью фосфора. Применим для приложений, в которых в камере присутствуют коррозионные газы Cl2, HCl, F2, HF и т.д. При работе с органическими растворителями устанавливается после опции RS. Не требует периодической калибровки, легко регенерируется, практически неограниченный срок службы, быстрое время отклика. Измеряет парциальное давление паров воды, специально адаптирован для работы в составе перчаточного бокса. Страна производства Германия.

AV

Система автоматической продувки инертным газом перчаточного бокса до заданных значений концентрации кислорода и (или) паров воды. Заказывается совместно с опциями SO и (или) SH. Обычно не заказывается совместно с опциями RO и RH.

RH

Система очистки от паров воды на базе молекулярного сита. В состав опции входит система нагрева с температурным котроллером для регенерации поглотителя.

Система очистки от паров воды RH


RO

Система очистки рабочего газа от кислорода с регенерируемым поглотителем. В состав опции входит система нагрева с температурным котроллером для регенерации поглотителя и встроенный расходомер газа регенерации.

RS

Колонна с адсорбентом для очистки газа в боксе от паров органических растворителей. Устанавливается как правило совместно с опциями RO и RH, подключается совместно с этими опциями. Регенерация адсорбент не рекомендуется, требуется периодическая замена адсорбента.

V-WELD

Для сварки титановых сплавов в среде аргона особой чистоты требуется контроль защитной среды в соответствии с ОСТ 1.42172-83. Стандарт подразумевает забор пробы газовой среды из сварочной камеры из места планируемой сварки перед началом проведения работ по сварке. Для определения примесей водорода, кислорода и азота в аргоне применяется хроматографический метод.

Опция представляет собой хроматографическую установку. Для определения примесей газовая проба разделяется на составные компоненты благодаря распределению между неподвижным слоем, сорбентом и потоком газа. Газовые компоненты имеют разные коэффициенты поглощения и поэтому разные скорости движения вдоль колонны с сорбентом, что позволяет разделять газовую пробу на компоненты. Дальнейшее детектирование осуществляется за счет детектора теплопроводности – разные компоненты имеют разную теплопроводность. Потенциометр фиксируется отдельные пики и выдает результат в виде графика.

Допустимые пределы содержания компонентов газа перед началом сварки согласно ОСТ 1.42172-83: водорода до 10 ppm, кислорода до 30 ppm, азота до 100 ppm.

LC

Замена шлюзовой камеры диаметром 200 мм и длиной 300 мм на шлюзовую камеру диаметром 300 мм и длиной 350 мм. Данная опция будет полезна, если бокс будет использоваться для работы с крупногабаритными объектами.

CT1

Опциональный порт для сбора опасных отходов диаметром 186 мм с герметично запаиваемыми полимерными контейнерами. Позволяет помещать отходы при работе в боксе в специальный герметичный полимерный контейнер. В комплекте поставляются 10 шт. контейнеров. Устройство для герметичной запайки контейнеров продаётся отдельно. Используется при работе с радиоактивными материалами, фармацевтическими субстанциями и т.д.

Опция для сбора отходов CT1


CT2

Опциональный порт для сбора опасных отходов диаметром 220 мм с герметично запаиваемыми полимерными контейнерами. Позволяет помещать отходы при работе в боксе в специальный герметичный полимерный контейнер. В комплекте поставляются 10 шт. контейнеров. Устройство для герметичной запайки контейнеров продаётся отдельно. Используется при работе с радиоактивными материалами, фармацевтическими субстанциями и т.д.

Опция для сбора отходов CT2

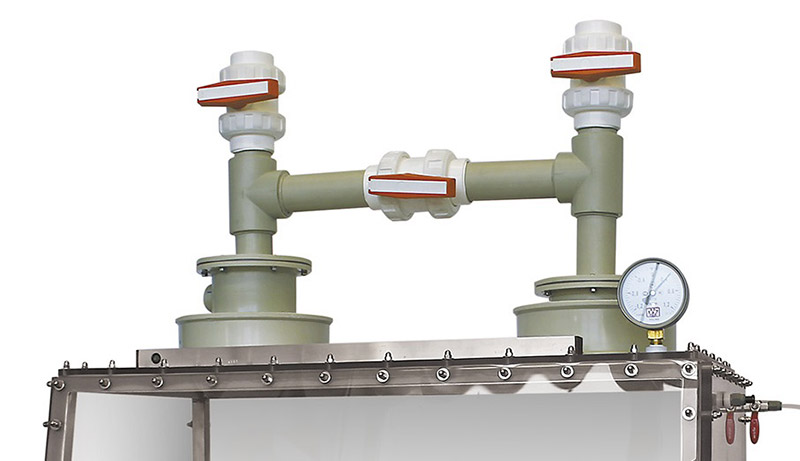

HEPA

Система циркуляции газа в боксе с очисткой HEPA фильтрами. Используется для работы с объектами, чувствительными к попаданию микрочастиц пыли. HEPA фильтрация также может использоваться для стерилизации газа в боксе, так как используемые в перчаточных боксах VILITEK фильтры задерживают также микроорганизмы.

Система циркуляции газа в боксе с очисткой HEPA фильтрами


L

Опция светодиодной подсветки основной камеры.

BASE

Стол-подставка для работы сидя. Стандартно перчаточный бокс устанавливается на лабораторный стол, данная подставка заменяет лабораторный стол. Изготовлена из конструкционной стали с порошковым покрытием.

BASE1

Стол-подставка для работы стоя. Стандартно перчаточный бокс устанавливается на лабораторный стол, данная подставка заменяет лабораторный стол. Прочная конструкция из стали с порошковым покрытием.

ES

Блок розеток, установленный внутри бокса для подключения электрических приборов. Подключение выполнено через герметичный электрический ввод. Максимальная суммарная токовая нагрузка 10 А. Количество розеток в блоке 3 шт. Тип розетки: евророзетка (типа Шуко, тип С2 ГОСТ 7396.1-89, тип F по CEE 7/3) с контактом заземления.

Блок розеток ES

EF1

Герметичный электрический ввод 4 контакта в комплекте с ответными разъемами с двух сторон. 2 контакта с допустимой токовой нагрузкой до 10 А на контакт и 2 контакта до 15 А на контакт. Максимальная суммарная токовая нагрузка на ввод до 42 А. Максимальное напряжение 560 В. Ввод смонтирован на стенке бокса, с наружной и внутренней сторон имеются разъёмы для подключения, ответные разъемы входят в комплект поставки. Можно использовать на вакууммируемых боксах. На одном боксе может быть установлено несколько таких вводов.

EF2

Герметичный электрический ввод 20 контактов в комплекте с ответными разъемами с двух сторон. Максимальная токовая нагрузка на один контакт до 3,5 А. Максимальная суммарная токовая нагрузка на ввод до 58 А. Максимальное напряжение 560 В. Ввод смонтирован на стенке бокса, с наружной и внутренней сторон имеются разъёмы для подключения, ответные разъемы входят в комплект поставки. Можно использовать на вакууммируемых боксах. На одном боксе может быть установлено несколько таких вводов.

EF3

Ввод для подачи внутрь перчаточного бокса круглых кабелей или трубок. Герметизация кабеля или трубки осуществляется по внешнему диаметру специальными регулируемыми уплотнениями. Кабель или трубка проходят в бокс без разрыва. Ввод предназначен для герметичного ввода внутрь перчаточного бокса до 16-и кабелей или трубок наружным диаметром от 3,6 до 16,5 мм и до 4-х кабелей или трубок наружным диаметром от 9,5 до 32,5 мм. Не допускается использование на вакууммируемых боксах. На одном боксе может быть установлено несколько таких вводов.

Ввод для подачи внутрь перчаточного бокса круглых кабелей или трубок EF3   Ввод для подачи внутрь перчаточного бокса круглых кабелей или трубок EF3


FRM

Регулятор-измеритель расхода газа с ручной настройкой. Для непрерывной продувки перчаточного бокса инертным газом. Популярная опция, необходима для работы боксов без встроенной системы очистки инертного газа.

RACK1

Полка из нержавеющей стали для хранения реагентов и инструмента внутри бокса. Материал - нержавеющая сталь 3 мм со стеклоструйной шлифовкой, глубина 350 мм, ширина 400 мм. В одном боксе может быть установлено несколько таких полок. Полки с другими размерами также могут быть изготовлены как нестандартные изделия.


Перчаточные боксы VBOX производства компании Вилитек эксплуатируются ведущими научно-исследовательскими институтами и высокотехнологичными промышленными предприятиями в России и за рубежом. Ниже представлен неполный перечень заказчиков боксов VBOX, для получения более полной информации, пожалуйста, обращайтесь в отдел продаж и технической поддержки компании Вилитек.

Наши привлекательные цены и удобные условия доставки позволят вам легко оформить заказ и купить необходимое оборудование.
