Перчаточные боксы с системой газоочистки VBOX PRO

Запантетовано

Перчаточные боксы VILITEK VBOX PRO - эффективное оборудование для работы в очищенной от кислорода и влаги атмосфере. Применение VBOX PRO: производство и исследования в области химических источников тока, металлоорганических веществ, а также работа с материалами для солнечных батарей, дисплеев.

Перчаточные боксы комплектуются перчатками и иными аксессуарами и опциями. Для работы с литием и натрием есть опция контроля примесей азота в аргоне, при работе с органическими растворителями - система поглощения органики и датчики для измерения летучих органических соединений.

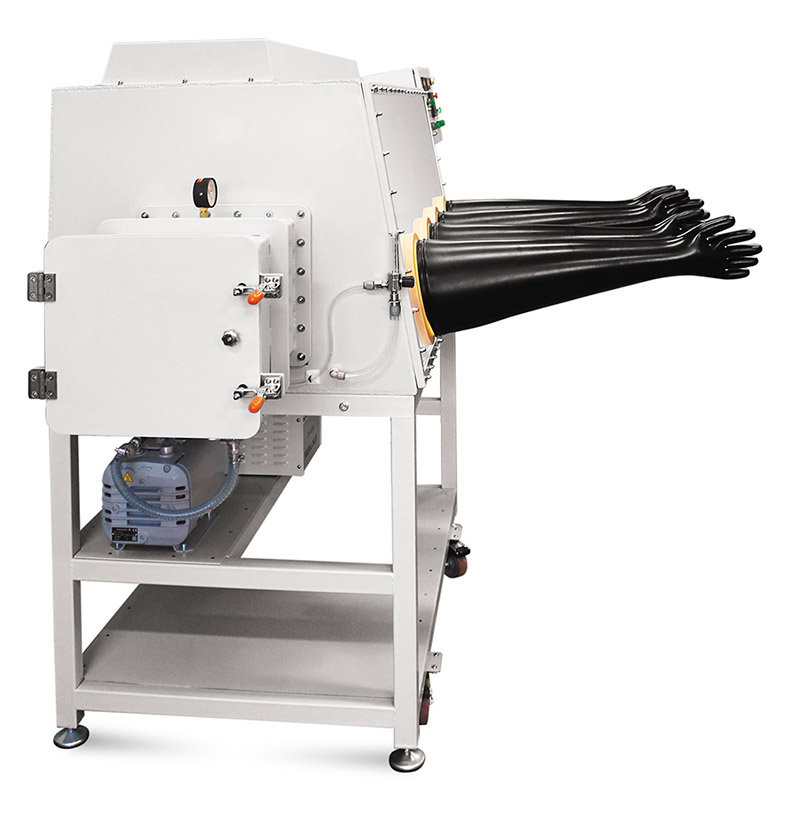

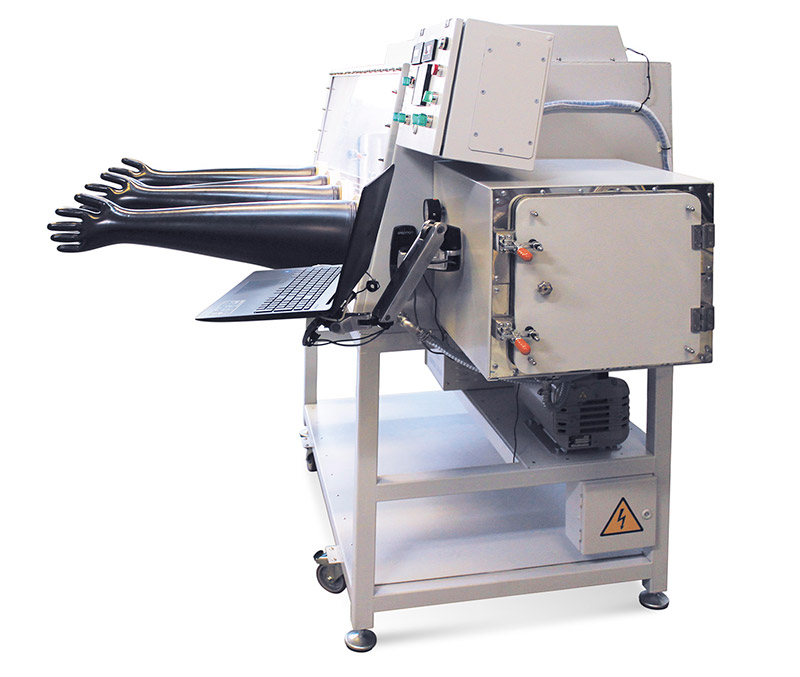

Перчаточный бокс VILITEK серии VBOX PRO Перчаточный бокс VILITEK VBOX PRO Перчаточный бокс серии VBOX PRO

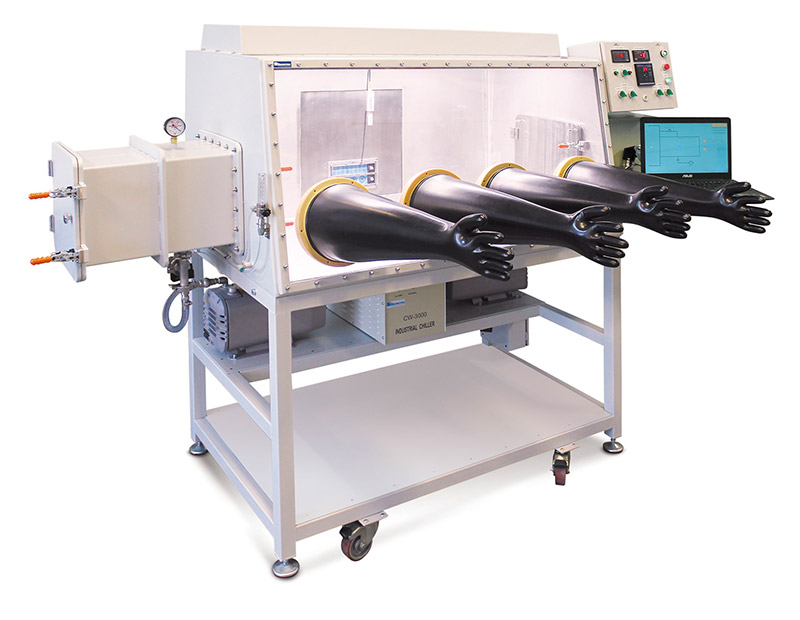

Перчаточный бокс VILITEK серии VBOX PRO с четырьмя перчаточными портами, одним программируемым нагреваемым до 200 °C и одним стандартным шлюзом для применения в микроэлектронной промышленности.


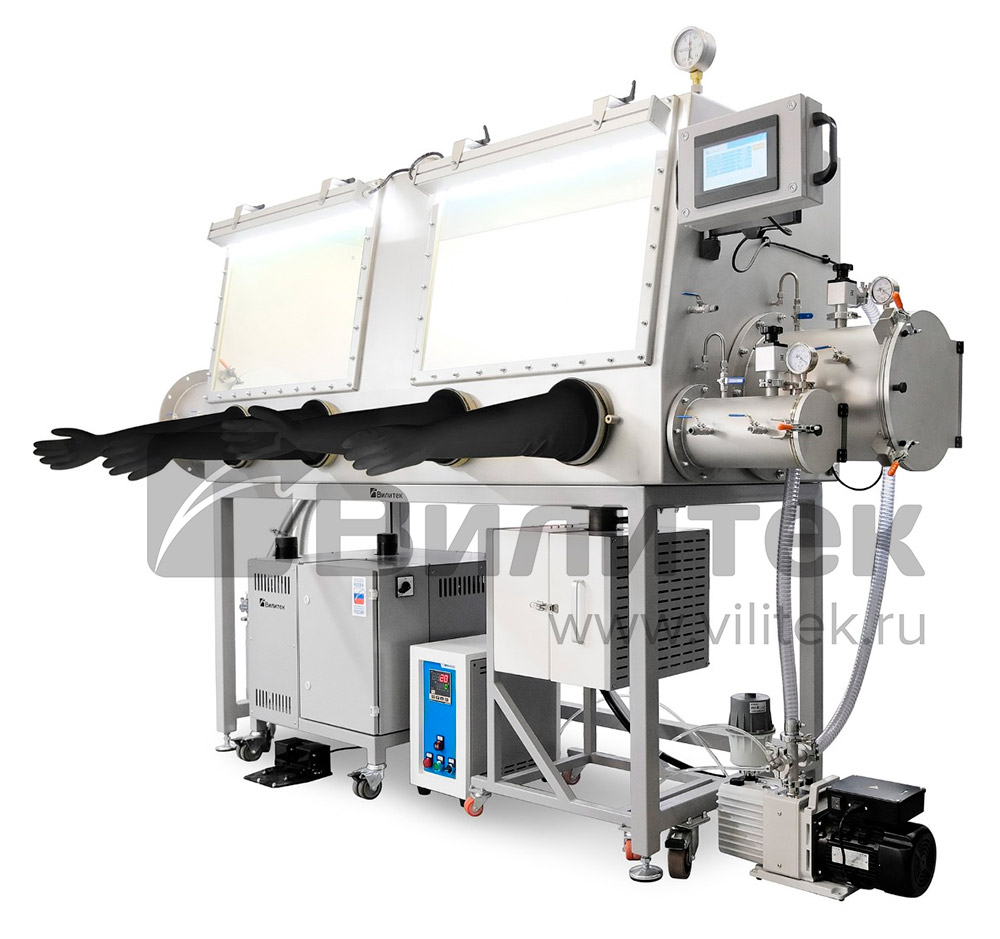

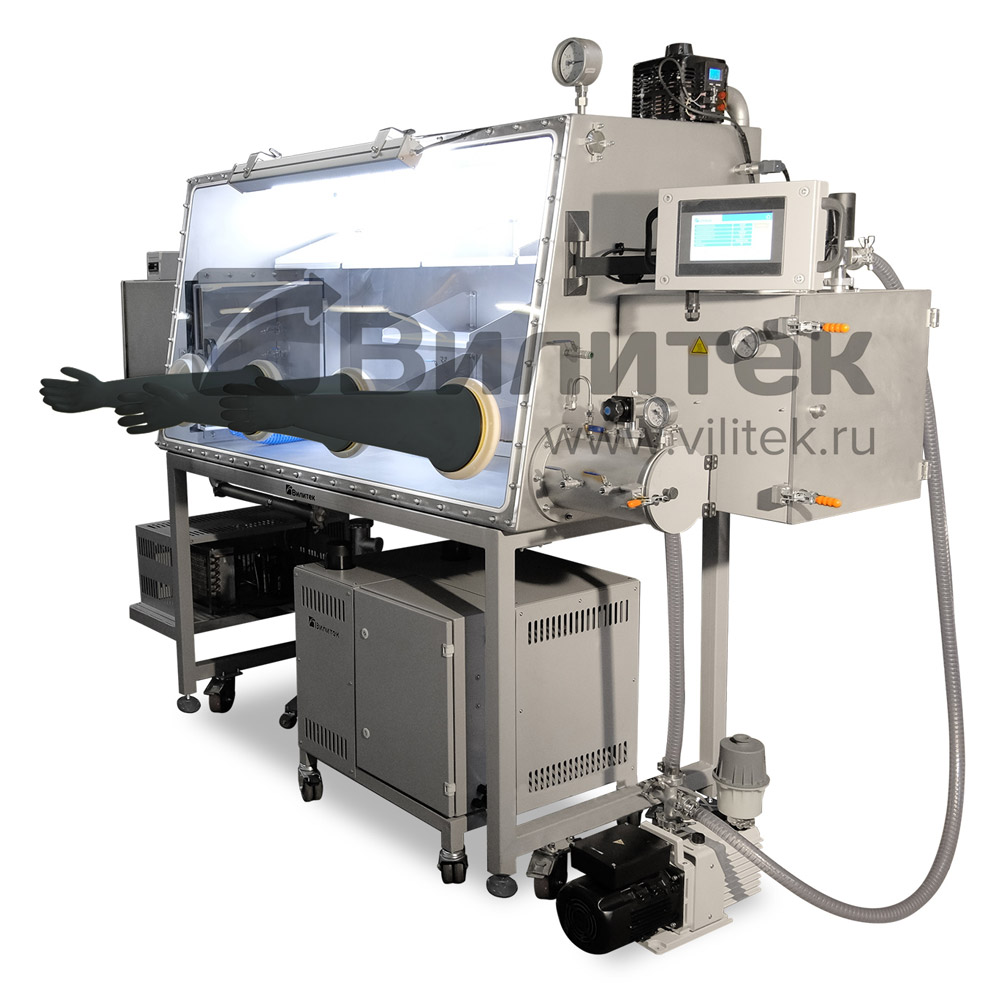

Перчаточный бокс серии Vilitek VBOX PRO Перчаточный бокс серии Vilitek VBOX PRO Перчаточный бокс серии Vilitek VBOX PRO

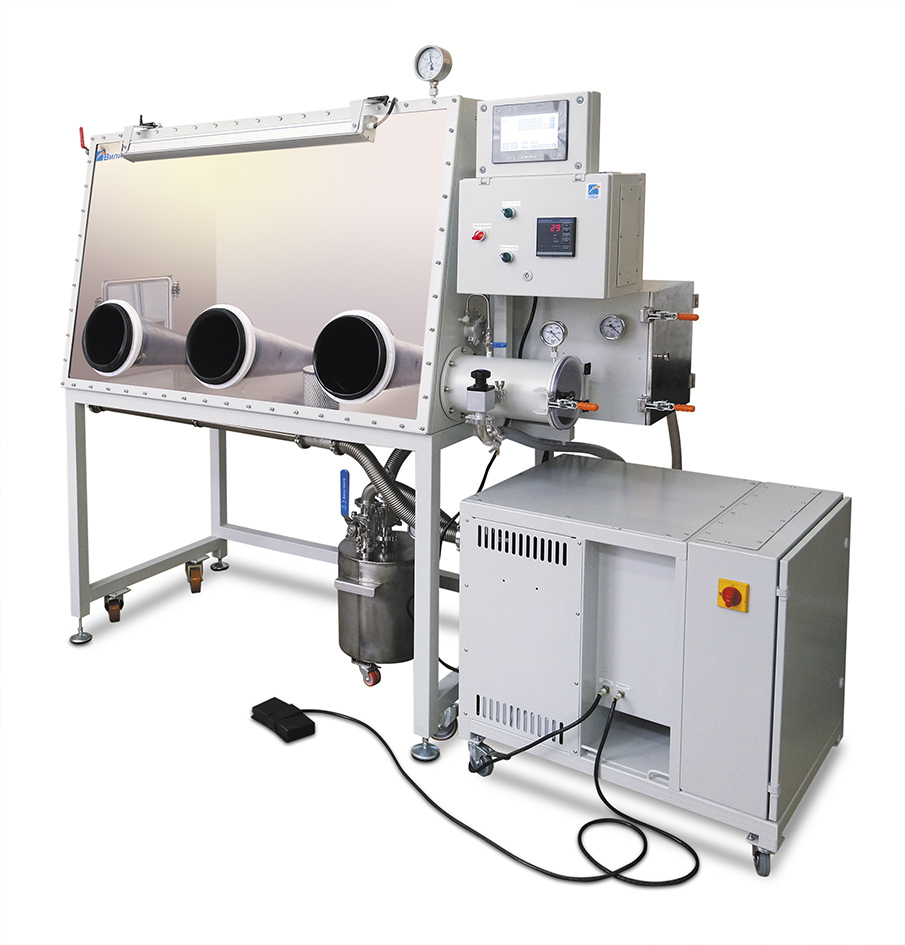

Перчаточный бокс серии Vilitek VBOX PRO использующийся в лаборатории химических источников тока, оснащен системой очистки аргона VPURE 110, системой улавливания паров органических растворителей. Перчаточный бокс серии Вилитек VBOX PRO для работы с литием и натрием в среде аргона высокой чистоты, оснащен системой очистки аргона VPURE 110, системой улавливания паров органических растворителей. Перчаточный бокс серии Вилитек VBOX PRO с программируемым нагреваемым шлюзом, оснащен прецизионной системой очистки инертного газа VPURE 110.


Изготовлено и разработано в России

Чистота среды достигается физическим отделением рабочей зоны от атмосферы и циркуляции рабочего газа через систему газоочистки VPURE, обеспечивающей высокую степень фильтрации газа от механических примесей, очистку от следов кислорода и паров воды.

Очистка среды в боксе также может осуществляться продувкой. При работе с чувствительными к влаге и кислороду веществами и компонентами избыточное давление в рабочей камере препятствует попаданию воздуха извне даже в случае внештатных ситуаций, например, при непреднамеренном механическом повреждении перчатки.

Рабочие материалы и приборы подаются через герметично закрывающиеся вакуумные шлюзы, что снижает контаминацию.

Боксы VBOX PRO комплектуются шлюзами, очищающими передаваемый объект воздействием вакуума и температуры, продувкой инертным газом, продувкой очищенным HEPA фильтром воздухом.

Качество перчаточных боксов производства компании Вилитек подтверждается сертификатом соответствия ГОСТ Р.

Сенсорный блок управления системой газовой очистки VILITEK VPURE и боксом VBOX PROОсновное стекло VBOX PRO из высококачественного органического стекла. Возможно исполнение из: ударопрочного и устойчивого к появлению царапин поликарбоната, минерального стекла триплекс, радиационно-защитного стекла, оптического фильтра, поглощающего излучение в заданном диапазоне длин волн. Потоки газа в системе управляются вакуумной и газовой арматурой. Все клапаны выполнены из нержавеющей стали. Корпус боксов VILITEK VBOX PRO выполнен из нержавеющей стали AISI 304 толщиной 3 мм.

Система газоочистки производит рабочий газ требуемой чистоты, пропуская его через абсорбенты. Газ очищается от кислорода и влаги до концентраций ниже 1 ppm. Процесс полностью автоматизирован, оператору требуется указать точное значение концентрации примесей в рамках диапазона газоанализаторов.

Сертификат соответствия на перчаточные боксы Вилитек
Патент на изобретение №2793002 Способ регенерации поглотителя в системе очистки газа перчаточного бокса
Патент на полезную модель №214838 Емкость с поглотителем для очистки газа перчаточных боксов с U-образным течением очищаемого газа

Перчаточные боксы VBOX PRO могут оснащаться перчатками из различных материалов: многослойными композитными, кислотостойкими и щелочестойкими, устойчивых к озону и ультрафиолетовому излучению; радиационно защищенных.

Перчаточные боксы VBOX PRO могут поставляться со следующим встроенным технологическим и исследовательским оборудованием:

  • вакуумные напылительные установки;
  • вакуумные печи;
  • блоки для нагрева и охлаждения деталей;
  • морозильные камеры;
  • установки лиофильной сушки;
  • центробежные классификаторы;
  • мельницы и дробилки;
  • ситовые анализаторы;
  • весы;
  • центрифуги;
  • электрические вводы;
  • вводы жидкости, газов;
  • микроскопы.

Комплектации перчаточных боксов VILITEK VBOX PRO

Для заказа перчаточного бокса VBOX PRO, оптимального для выбранной задачи, требуется выбрать:

  1. Подходящую по размерам и конфигурации (одностороннего или двухстороннего обслуживания) основную камеру.
  2. Подходящую по размерам и функционалу шлюзовую камеру. Шлюзовых камер на одном боксе может быть несколько.
  3. Систему циркуляционной газовой очистки до 1 ppm по кислороду и влаге серии VPURE.
  4. Требующиеся опции (электрические вводы, вакуумный насос и т.д.).

1. Стандартные типоразмеры основных камер перчаточных боксов VILITEK VBOX PRO

Базовая комплектация основных камер боксов VBOX PRO:

  • Материал - нержавеющая сталь AISI 304 толщиной 3 мм.
  • Перчаточные порты диаметром 220 мм из инертного износостойкого полимера полиоксиметилена.
  • Перчатки из бутиловой резины (Piercan, Франция) с фиксирующими кольцами.
  • Прозрачный экран (два экрана для боксов двухстороннего обслуживания) из органического стекла.
  • Светодиодная подсветка.
  • Два свободных клапана 1/4" для подачи газовых сред.
  • Два свободных патрубка с заглушками KF40.
  • Механический манометр для измерения вакуумметрического и избыточного давления.
  • Опорная рама из конструкционной стали с порошковой окраской.
  • Колесные опоры для перемещения по помещению во время монтажа.
  • Регулируемые демпферные опоры для стационарной установки.

Боксы одностороннего обслуживания

Внутренняя длина, мм

Внутренняя глубина (по днищу), мм

Внутренняя высота, мм

Количество

перчаток, шт.

1000

800

900

2

1250

800

900

2

1250

800

900

3

1500

800

900

3

1750

800

900

4

2000

800

900

4

1250

1000

900

2

1500

1000

900

3

1750

1000

900

4

2000

1000

900

4

Боксы двухстороннего обслуживания

Внутренняя длина, мм

Внутренняя глубина (по днищу), мм

Внутренняя высота, мм

Количество

перчаток, шт.

1000

800

900

4

1250

800

900

4

1250

800

900

6

1500

800

900

6

1750

800

900

8

2000

800

900

8

1250

1000

900

4

1500

1000

900

6

1750

1000

900

8

2000

1000

900

8

Перчаточные боксы VBOX PRO могут изготавливаться с размерами основных камер по спецификациям заказчика и с комплектацией в зависимости от требований конкретного применения. Перчатки из бутиловой резины по заказу могут быть заменены на любые перчатки из номенклатуры перчаток для перчаточных боксов компании Piercan. Перчаточные порты из полиоксиметилена могут быть заменены на другие порты из номенклатуры портов для перчаточных боксов VILITEK VPORT.

2. Шлюзовые камеры для перчаточных боксов VILITEK VBOX PRO

Выберите одну или несколько шлюзовых камер, которыми должен быть укомплектован Ваш перчаточный бокс VBOX PRO.

Базовая комплектация шлюзовых камер боксов VBOX PRO:

  • Материал - нержавеющая сталь AISI 304 толщиной не менее 3 мм.
  • Дверцы из органического стекла.
  • Уплотнения из силиконовой резины.
  • Клапан высокой герметичности для напуска среды из бокса.
  • Клапан высокой герметичности для вакуумной откачки.


Код

Описание шлюзовой камеры, опции

AC1

Шлюз (инструментальный) цилиндрический, внутренние размеры ø155х300 мм. Лючки из прозрачного органического стекла, на петлях. Клапан напуска и откачки с ручным управлением.

AC2

Шлюз цилиндрический, внутренние размеры ø200х300 мм. Лючки из прозрачного органического стекла, на петлях. Клапан напуска и откачки с ручным управлением.

AC3

Шлюз цилиндрический, внутренние размеры ø300х350 мм. Лючки из прозрачного органического стекла, на петлях. Клапан напуска и откачки с ручным управлением.

AC4

Шлюз цилиндрический, внутренние размеры ø400х400 мм. Люки из прозрачного органического стекла, внутренний люк с вентильным механизмом подъема, внешний на петлях. Клапан напуска и откачки с ручным управлением.

AC5

Шлюз цилиндрический, внутренние размеры ø500х600 мм. Люки из прозрачного органического стекла, внутренний люк с вентильным механизмом подъема, внешний на петлях. Клапан напуска и откачки с ручным управлением.

AC6

Шлюз прямоугольный, размеры (ШхВхД) 300х300х450 мм. Клапан напуска и откачки с ручным управлением.

AC7

Опция замены ручных клапанов откачки и напуска газа для одного шлюза на электромагнитные. Управление клапанами выводится на сенсорный дисплей управления с возможностью автоматического или ручного замещения атмосферы в шлюзе.

AC8

Шлюзовая камера прямоугольной формы с инфракрасным нагревом до 200 град. С, управление программируемым контроллером, внутренние размеры камеры (ШхВхГ) 300х300х450 мм. Клапаны напуска и откачки с электромагнитным приводом. Позволяет настраивать программу термо-вакуумной обработки объекта перед передачей в бокс, например, для удаления адсорбированной влаги с поверхности изделия.

Шлюзовая камера AC6


AC9

Шлюзовая камера прямоугольной формы с инфракрасным нагревом до 200 град. С, управление контроллером и компьютерной системой с ноутбуком, внутренние размеры камеры (ШхВхГ) 300х300х450 мм. Клапаны напуска и откачки с электромагнитным приводом. Позволяет настраивать программу термо-вакуумной обработки объекта перед передачей в бокс, например, для удаления адсорбированной влаги с поверхности изделия.

Шлюзовая камера AC7


Перчаточные боксы VBOX PRO могут быть изготовлены с размерами шлюзовых камер по спецификациям заказчика и с комплектацией в зависимости от требований конкретного применения. Уплотнения из силиконовой резины могут быть заменены на уплотнения из фторкаучука. Лючки шлюзов из органического стекла могут заменяться на дверцы из анодированного алюминиевого сплава, монолитного поликарбоната или нержавеющей стали.

3. Системы циркуляционной газовой очистки до 1 ppm по кислороду и влаге серии VPURE

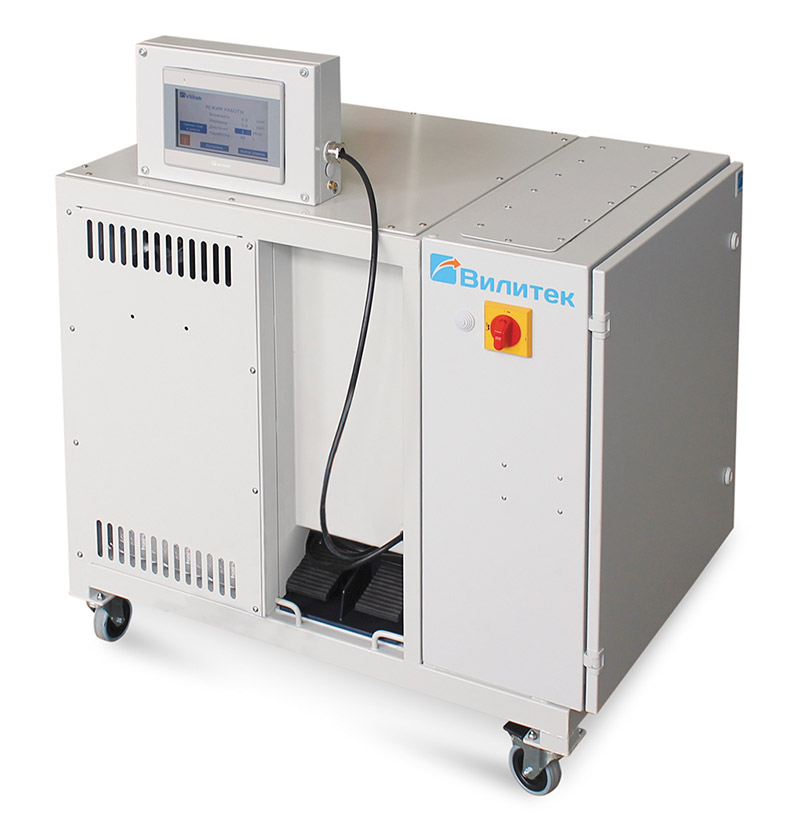

Системы газовой очистки VPURE

Для особо высокой чистоты газа в основной камере перчаточные боксы VILITEK VBOX PRO комплектуются циркуляционными сорбционными системами газовой очистки VPURE. Эти системы предназначены для дополнительной доочистки газа поступающего из баллона и находящегося во внутреннем пространстве перчаточного бокса от следовых количеств кислорода и влаги.

Системы циркуляционной газовой очистки VPURE позволяют поддерживать в перчаточных боксах среду с концентрацией кислорода и влаги мерее 1 ppm. При работе с перчаточным боксом система VPURE выполняет также функции регулирования давления в боксе, измерения концентрации кислорода, измерения концентрации влаги, управление подсветкой, управления электромагнитными клапанами шлюза (при заказе шлюза с такой опцией). Стандартно перчаточные боксы VBOX PRO комплектуются системами газовой очистки модели VPURE 110. Дополнительно системы VPURE могут комплектоваться блоком очистки газа в боксе от паров кислот, спиртов, органических растворителей. Предлагаем ознакомиться с подробным описанием и полным модельным рядом систем газовой очистки серии VPURE.

4. Стандартные опции для перчаточных боксов VILITEK VBOX PRO


Код

Описание опции

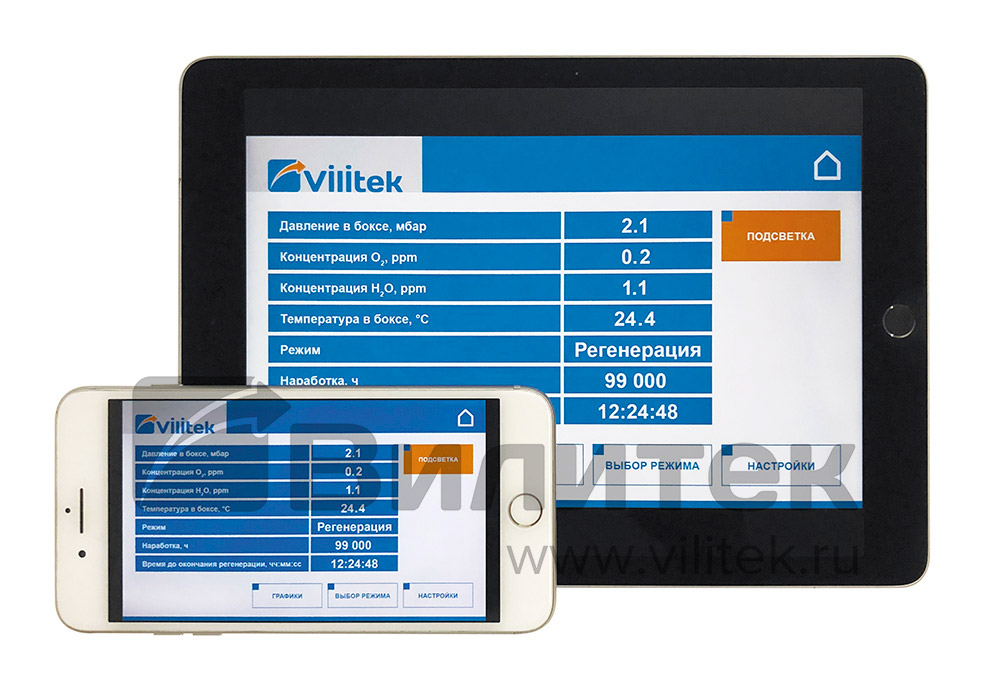

RC

Возможность управления параметрами бокса с телефона, планшета или ПК из любой точки, где есть интернет. Аппарат подключается кабелем Ethernet к роутеру или маршрутизатору. Гаджеты в комплект опции не входят, но могут быть заказаны дополнительно.

Опция RC


CT1

Опциональный порт для сбора опасных отходов диаметром 186 мм с герметично запаиваемыми полимерными контейнерами. Позволяет помещать отходы при работе в боксе в специальный герметичный полимерный контейнер. В комплекте поставляются 10 шт. контейнеров. Устройство для герметичной запайки контейнеров продаётся отдельно. Предназначен для работы с радиоактивными материалами, фармацевтическими субстанциями и т.д.

Опция для сбора отходов CT1


CT2

Опциональный порт для сбора опасных отходов диаметром 200 мм с герметично запаиваемыми полимерными контейнерами. Позволяет помещать отходы при работе в боксе в специальный герметичный полимерный контейнер. В комплекте поставляются 10 шт. контейнеров. Устройство для герметичной запайки контейнеров продаётся отдельно. Предназначен для работы с радиоактивными материалами, фармацевтическими субстанциями и т.д.

Опция для сбора отходов CT2


PC

Система управления давлением в боксе, обеспечивает постоянное поддержание заданного давления в боксе (+/- 20 мбар). Включает контроллер давления с датчиком, два электромагнитных клапана. Если перчаточный бокс используется для защиты продукта от влаги или кислорода, то система постоянно поддерживает в боксе небольшой избыточное давление. Если бокс используется для работы с опасными веществами для защиты оператора, то система поддерживает в боксе небольшое разряжение, что в случае нарушения герметичности системы обеспечивает максимальную защиту оператора. Для работы с пониженным давлением необходимо подключение бокса к вакуумному насосу или централизованной системе вакуума для работы под избыточным давлением бокс, как правило, подключается к газовому баллону с редуктором или генератору газа. Не заказывается с VPURE, т.к. уже интегрирована.

PD

Ножная педаль для понижения давления в боксе. Используется для временного понижения давление в перчаточном боксе, работающем под избыточным давлением для более комфортного размещения оператором рук в перчатках бокса при начале работы. Педаль выполнена из ударопрочного, не поддерживающего горение, армированного стекловолокном термопластика. Заказывается только вместе с опцией PC. Не заказывается с VPURE, т.к. уже интегрирована.

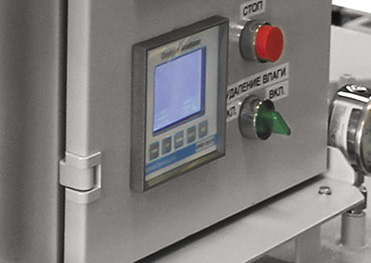

SO

Датчик концентрации (газоанализатор) кислорода. При заказе указывается диапазон измерения концентрации кислорода. Достоинство применяемых газоанализаторов кислорода - простота замены и низкая стоимость измерительного элемента. Не заказывается с VPURE, т.к. уже интегрирована.

Датчик концентрации кислорода SO


SH

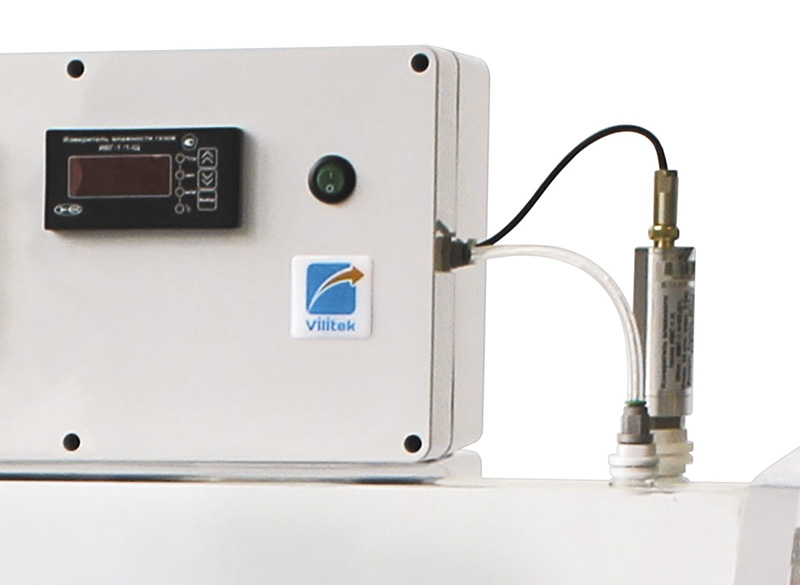

Датчик концентрации паров воды с емкостным чувствительным элементом сорбционного типа. Измеряет парциальное давление паров воды, специально адаптирован для работы в составе перчаточного бокса. Страна производства - Россия.

Датчик концентрации паров воды SH


SH-PRO

Прецизионный кулонометрический датчик концентрации паров воды, чувствительный элемент с пятиокисью фосфора. Нужен при работе с коррозионными газами Cl2, HCl, F2, HF и т.д. При работе с органическими растворителями устанавливается после опции RS. Не требует периодической калибровки, легко регенерируется, практически неограниченный срок службы, быстрое время отклика. Измеряет парциальное давление паров воды, специально адаптирован для работы в составе перчаточного бокса. Производство - Германия.

AV

Система автоматической продувки инертным газом перчаточного бокса до заданных значений концентрации кислорода и (или) паров воды. Заказывается совместно с опциями SO и (или) SH. Обычно не заказывается совместно с опциями RO и RH.

SN

Анализатор азота в аргоне. Разработан для анализа примесей азота в перчаточных боксах, работающих со средой аргона. Используется при работе с литием, при проведении сварки деталей из титановых сплавов. Принцип измерения - эмиссионная спектроскопия. Диапазон измерений 0-200 ppm, точность 0,1 ppm.

FRM

Регулятор-измеритель расхода газа с ручной настройкой. Для непрерывной продувки перчаточного бокса инертным газом. Используется, если перчаточный бокс не оснащен системой очистки инертного газа.

DUST-FREE

Система фильтрации DUST-FREE для боксов VBOX PRO включает высокоэффективный фильтр, герметичный вентилятор, обеспечивающий циркуляцию и три клапана для управления потоком (замкнутая циркуляция или проточная продувка бокса). Используется для работы с объектами, чувствительными к попаданию микрочастиц пыли.

Система циркуляции газа в боксе с очисткой HEPA фильтрами


RF

Система фильтрации для защиты от радиоактивных и токсичных аэрозолей. Включает два фильтра, два корпуса фильтров из нержавеющей стали, два дисковых поворотных клапана. Система фильтрации устанавливается на верхней стенке бокса. Диаметр фильтрующих элементов 270 мм, высота 500 мм. Эффективность очистки 99,9%, класс H12, ресурс для сред с концентрацией аэрозолей 0,1 мг/м3 – 12 месяцев. Присоединительные фланцы к системе специальной вентиляции DN 100 Tri-Clamp DIN 32676, под заказ присоединительные фланцы могут быть выполнены других стандартов или по эскизу заказчика.

Система фильтрации для защиты от радиоактивных и токсичных аэрозолей (опция RF)

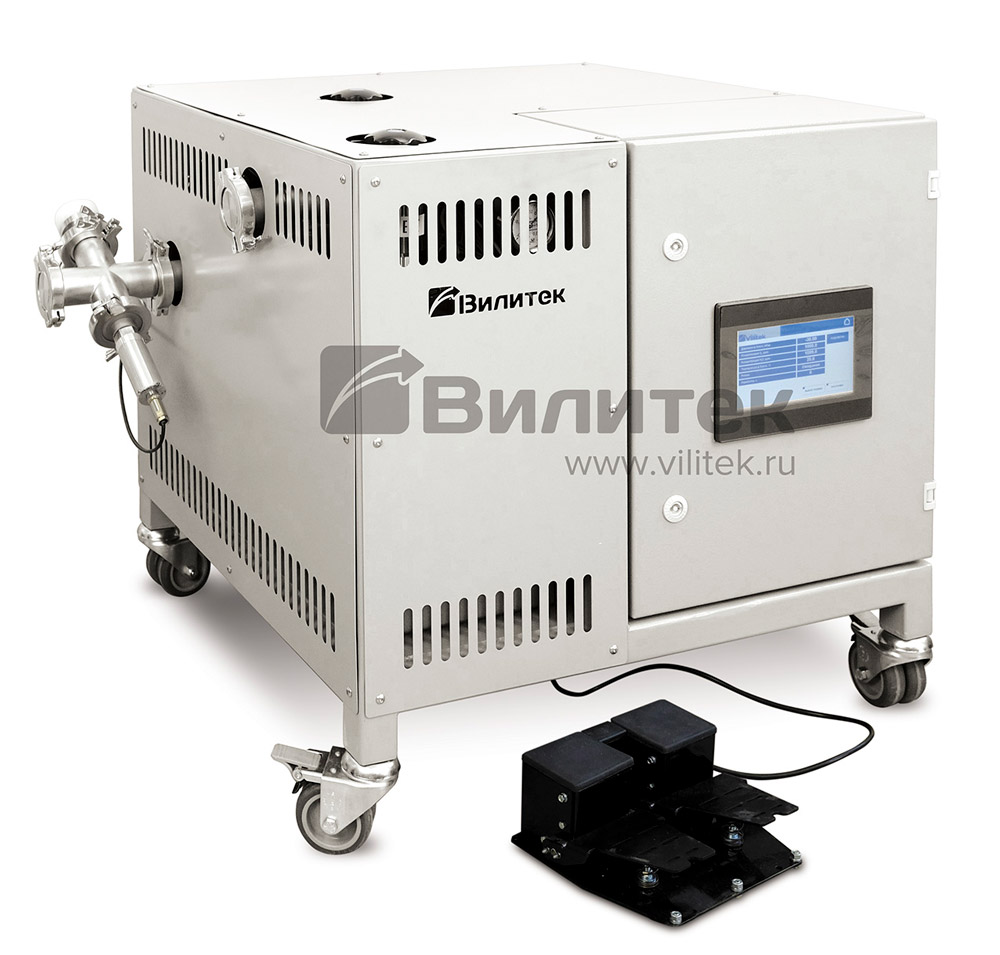

VPURE RS

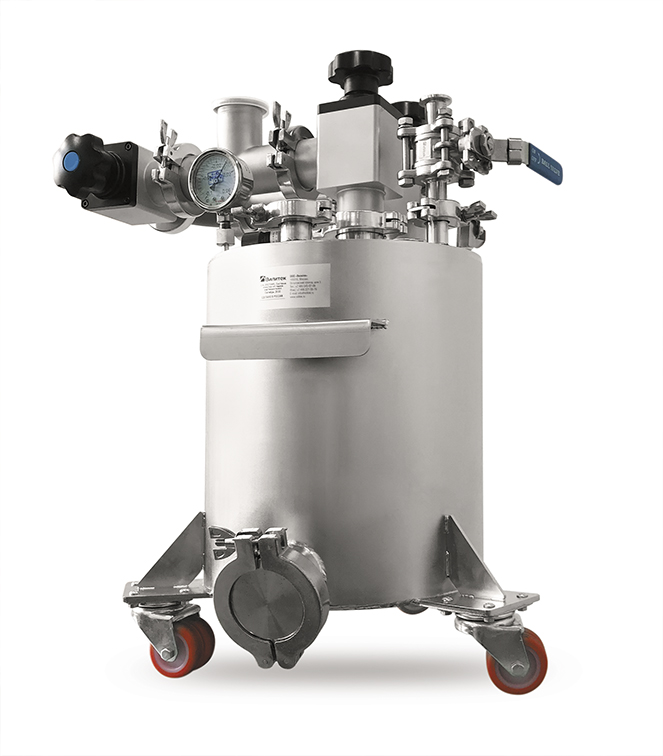

Блок очистки газа от паров органических растворителей для СГО VPURE. Рабочий газ постоянно циркулирует между перчаточным боксом, системой очистки газа от паров воды и кислорода и системой удаления растворителя. Сорбция и рекуперация паров растворителей рабочего газа происходит в момент прохождения газа через активированный уголь. Этот процесс гарантирует абсолютно стабильные значения чистоты газа.

Блок очистки газа (VPURE RS)


SVOC

Многие виды работ, проводимые в перчаточных боксах связаны с использованием органических растворителей. Эти вещества могут негативно влиять на работу системы поглощения остаточной влаги и кислорода, поэтому для очистки газа от паров органических растворителей используются специальные блоки очистки.

Такие блоки имеют ограниченный ресурс и требуют периодической замены поглотителя, отследить необходимость замены такого поглотителя и степень загрязненности инертной атмосферы органическими соединениями возможно при использовании данной опции - датчика летучих органических соединений, предназначенного для работы в среде инертных газов высокой чистоты, интегрированного в систему управления боксом.

Датчик измеряет общую концентрацию соединений с энергией ионизации до 10,6 эВ, подходит для определения паров большинства органических растворителей, применяющихся при производстве литий-ионных батарей: пропиленкарбонат, гамма-бутиролактон, диметилкарбонат, диэтилкарбонат, этилметилкарбонат, этилацетат, тетрагидрофуран и т.д. Чувствителен к парам этанола, ацетона, ароматических углеводородов, йодидов и бромидов, аминов, меркаптанов, альдегидов, простых и сложных эфиров, акрилатов. Не подходит для определения ацетонитрила.

V-WELD

Для сварки титановых сплавов в среде аргона особой чистоты требуется контроль защитной среды в соответствии с ОСТ 1.42172-83. Стандарт подразумевает забор пробы газовой среды из сварочной камеры из места планируемой сварки перед началом сварки. Для определения примесей водорода, кислорода и азота в аргоне применяется хроматографический метод.

Хроматографическая установка. Газы в смеси имеют разные коэффициенты адсорбции, что дает разделять газовую пробу на компоненты. Дальнейшее детектирование осуществляется за счет детектора теплопроводности. Потенциометр фиксирует отдельные пики и выдает результат в виде графика.

Допустимые пределы содержания компонентов газа перед началом сварки согласно ОСТ 1.42172-83: водорода до 10 ppm, кислорода до 30 ppm, азота до 100 ppm.

VP4

Двухступенчатый маслонаполненный вакуумный насос пластинчато-роторного типа для откачки шлюзов до 120 литров и основных камер вакуумируемых боксов до 600 литров. В комплекте с фильтром масляного тумана, арматурой для подключения. Предельное остаточное давление 0,002 мбар. Высокий ресурс, подходит для непрерывной работы, страна производства Ю. Корея.

Опция VP4 для боксов VILITEK VBOX PRO


VP5

Двухступенчатый вакуумный насос пластинчато-роторного типа, быстрота действия 330 л/мин. Используется для откачки газа из шлюза при загрузке объектов в перчаточный бокс. Предельное остаточное давление 0,002 мм рт. ст. Поставляется в комплекте с фильтром масляного тумана. Входит в VPURE.

Опция VP5 для боксов VILITEK VBOX PRO


VP6

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 30 литров. Предельное остаточное давление 0.05 мбар (5 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

Безмасляный вакуумный насос VP6


VP7

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 60 литров и основных камер вакууммируемых боксов до 350 литров. Предельное остаточное давление 0.016 мбар (1.6 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

Безмасляный вакуумный насос VP7


VP8

Сухой безмасляный вакуумный насос спирального типа. Подходит для откачки шлюзов до 120 литров и основных камер вакууммируемых боксов до 650 литров. Предельное остаточное давление 0.01 мбар (1 Па). В случае присутствия пылеобразных частиц необходим дополнительно фильтр для вакуумного насоса. Страна производства Япония.

Безмасляный вакуумный насос VP8


ES

Блок розеток, установленный внутри бокса для подключения электрических приборов. Подключение выполнено через герметичный электрический ввод. Максимальная суммарная токовая нагрузка 10 А. Количество розеток в блоке 3 шт. Тип розетки: евророзетка (типа Шуко, тип С2 ГОСТ 7396.1-89, тип F по CEE 7/3) с контактом заземления.

Блок розеток ES

EF1

Герметичный электрический ввод 4 контакта в комплекте с ответными разъемами с двух сторон. 2 контакта с допустимой токовой нагрузкой до 10 А на контакт и 2 контакта до 15 А на контакт. Максимальная суммарная токовая нагрузка на ввод до 42 А. Максимальное напряжение 560 В. Ввод смонтирован на стенке бокса, с наружной и внутренней сторон имеются разъёмы для подключения, ответные разъемы входят в комплект поставки. На одном боксе может быть установлено несколько таких вводов.

EF2

Герметичный электрический ввод 20 контактов в комплекте с ответными разъемами с двух сторон. Максимальная токовая нагрузка на один контакт до 3,5 А. Максимальная суммарная токовая нагрузка на ввод до 58 А. Максимальное напряжение 560 В. Ввод смонтирован на стенке бокса, с наружной и внутренней сторон имеются разъёмы для подключения, ответные разъемы входят в комплект поставки. На одном боксе может быть установлено несколько таких вводов.

EF3

Ввод для подачи внутрь перчаточного бокса круглых кабелей или трубок. Герметизация кабеля или трубки осуществляется по внешнему диаметру специальными регулируемыми уплотнениями. Кабель или трубка проходят в бокс без разрыва. Ввод предназначен для герметичного ввода внутрь перчаточного бокса до 16-и кабелей или трубок наружным диаметром от 3,6 до 16,5 мм и до 4-х кабелей или трубок наружным диаметром от 9,5 до 32,5 мм. На одном боксе может быть установлено несколько таких вводов.

Ввод для подачи внутрь перчаточного бокса круглых кабелей или трубок EF3 Ввод для подачи внутрь перчаточного бокса круглых кабелей или трубок EF3


RACK1

Полка из нержавеющей стали для хранения реагентов и инструмента внутри бокса. Материал - нержавеющая сталь 3 мм со стеклоструйной шлифовкой, глубина 350 мм, ширина 400 мм. В одном боксе может быть установлено несколько таких полок. Полки с другими размерами также могут быть изготовлены как нестандартные изделия.

Опросный лист для заказа нестандартных перчаточных боксов VBOX PRO. DOCX. Русский, 70 КБ.

Перчаточные боксы VBOX производства компании Вилитек эксплуатируются ведущими научно-исследовательскими институтами и высокотехнологичными промышленными предприятиями в России и за рубежом. Ниже представлен неполный перечень заказчиков боксов VBOX.

Посмотреть больше примеров боксов компании Вилитек, доступных для заказа по конкурентной цене, Вы можете в разделе фотогалерея перчаточных боксов Вилитек.

Перчаточные боксы VILITEK проектируются и рассчитываются с применением современных средств трехмерного компьютерного моделирования и прочностных расчетов методом конечных элементов. Высокая степень герметичности и чистоты обеспечивается использованием стандартов высоковакуумной техники при производстве и проектировании перчаточных боксов VILITEK.

Выбирайте необходимое оборудование для Вашей отрасли производства по недорогой приемлемой цене. Наши удобные условия доставки позволят вам легко оформить заказ и купить необходимое оборудование по низкой стоимости.
