Производство металлических порошков: методы и технологии

Металлические порошки используются там, где обычная литейная, прокатная или механообрабатывающая технология оказывается недостаточно гибкой: в аддитивном производстве, порошковой металлургии, напылении, наплавке, производстве катализаторов и медицинских имплантатов.

Современное производство металлических порошков — это высокоточный технологический процесс, в котором контролируются химический состав, размер и форма частиц, текучесть, насыпная плотность, а также содержание кислорода, азота и водорода. От этих характеристик зависит, насколько стабильно порошок будет вести себя при дальнейшей переработке: равномерно распределяться по рабочей поверхности SLM-принтера, эффективно прессоваться, качественно спекаться и обеспечивать требуемые свойства готового изделия.

В статье рассмотрим основные методы получения металлических порошков, особенности технологий атомизации, требования к характеристикам порошков, оборудование для их производства и критерии выбора решения под конкретную задачу.

Что такое металлические порошки и где они применяются

Металлические порошки представляют собой сырьё для аддитивного производства, порошковой металлургии, напыления и ряда других технологических процессов. В отличие от обычного металлического проката или литых заготовок, свойства порошка определяются не только химическим составом сплава, но и характеристиками отдельных частиц: их размером, формой, распределением по фракциям и содержанием примесей. Именно эти параметры во многом определяют поведение материала при прессовании, спекании, наплавке или 3D-печати.

Ключевые параметры металлических порошков

• размер частиц;
• гранулометрический состав;
• форма и сферичность;
• насыпная и кажущаяся плотность;
• текучесть;
• химическая чистота;
• содержание газовых примесей;
• наличие сателлитов, агломератов и неметаллических включений.

Один и тот же сплав может вести себя совершенно по-разному в зависимости от того, каким способом был получен порошок. Например, сферический порошок хорошо распределяется по рабочей зоне SLM-принтера, а порошок неправильной формы может быть вполне пригоден для прессования и спекания, но плохо подходить для нанесения тонких слоев в аддитивном производстве.

Аддитивные технологии

Одна из наиболее быстрорастущих областей применения металлических порошков — аддитивное производство. В технологиях SLM, EBM и Binder Jetting деталь формируется послойно, а порошок служит исходным материалом для построения изделия.

Для SLM-печати особенно важны сферичность, узкий гранулометрический состав и высокая текучесть. Порошок должен равномерно распределяться по платформе, не образовывать комков и обеспечивать стабильное взаимодействие с лазерным излучением. Даже небольшие отклонения в составе или морфологии могут привести к дефектам: порам, непроварам, расслоению или изменению механических свойств.

Для таких задач чаще всего используется технология получения металлических порошков методом газовой, плазменной, электродной индукционной или центробежной атомизации.

Порошковая металлургия

Классическая порошковая металлургия основана на прессовании порошка в форму и последующем спекании при высокой температуре. Этот подход позволяет получать детали сложной геометрии с минимальными отходами материала.

Порошковая металлургия применяется для производства шестерён, втулок, подшипников, фильтров, фрикционных элементов, магнитных материалов и конструкционных деталей. В этом случае высокая сферичность частиц не всегда является обязательной. Иногда, наоборот, порошки с развитой поверхностью и неправильной формой лучше прессуются и обеспечивают более прочное сцепление частиц при спекании.

Напыление и наплавка

Металлические порошки применяются в технологиях термического напыления, плазменного напыления, лазерной наплавки и восстановления изношенных поверхностей. Порошковый материал подается в зону нагрева, расплавляется или частично расплавляется и формирует защитный или функциональный слой на поверхности детали.

Такие покрытия могут повышать износостойкость, жаростойкость, коррозионную стойкость и ресурс оборудования. Для напыления часто используются более крупные фракции, чем для SLM-печати, например 100 мкм и выше.

Химическая промышленность и фильтрация

В химической промышленности металлические порошки применяются для изготовления катализаторов, пористых фильтров, электродных материалов и сорбентов. Здесь большое значение имеют площадь поверхности, химическая активность, пористость и чистота состава. Большая площадь поверхности частиц позволяет повысить эффективность химических процессов и улучшить рабочие характеристики оборудования.

Медицина

В медицине металлические порошки применяются для производства имплантатов, хирургических инструментов и индивидуальных изделий. Особенно востребованы титановые сплавы, так как они сочетают биосовместимость, коррозионную стойкость и высокую удельную прочность.

Для имплантатов критичны химическая чистота, контролируемая пористость и отсутствие загрязнений. Порошок должен обеспечивать стабильное качество изделия и соответствовать требованиям медицинской отрасли.

Классификация методов получения металлических порошков

Все способы получения металлических порошков можно условно разделить на три группы:

1. Физико-механические методы.
2. Химико-металлургические методы.
3. Методы атомизации расплава.

Такое деление удобно, потому что каждая группа решает разные задачи. Механические методы проще и дешевле, но часто дают частицы неправильной формы. Химико-металлургические технологии позволяют получать порошки высокой чистоты или особой морфологии, но требуют более сложной организации процесса. Атомизация наиболее востребована для аддитивных технологий, поскольку позволяет получать сферические частицы с хорошей текучестью.

Физико-механические методы

Физико-механические методы основаны на разрушении исходного материала под действием внешних сил. В качестве сырья могут использоваться слитки, стружка, гранулы или хрупкие сплавы.

На практике применяются шаровые, вибрационные, планетарные, вихревые и струйные мельницы. В процессе измельчения частицы многократно сталкиваются с мелющими телами, стенками камеры или друг с другом, постепенно уменьшаясь до требуемого размера.

Преимущества механического измельчения

• сравнительно простое оборудование и низкая стоимость;
• возможность переработки широкого круга материалов;
• применимость для хрупких сплавов и вторичного сырья.

Недостатки

• низкая сферичность частиц;
• широкий разброс фракций;
• риск загрязнения продуктами износа мельницы;
• повышенное содержание кислорода;
• необходимость последующей классификации.

Такой механический метод обычно применяют для порошков, которые не требуют высокой текучести. Например, для прессования, спекания, получения композиционных материалов или дальнейшей плазменной сфероидизации.

Химико-металлургические методы

Химико-металлургические методы основаны на химических превращениях исходного сырья. Они позволяют получать порошки с заданным составом, высокой чистотой и развитой поверхностью, но часто требуют более сложного оборудования и строгого контроля условий.

Восстановление оксидов

Один из наиболее известных методов — восстановление оксидов металлов водородом, углеродом или другим восстановителем. В качестве исходного сырья используются оксиды, которые при нагреве в восстановительной атмосфере превращаются в металлический порошок.

Общая схема включает подготовку оксидного сырья, термическую обработку, восстановление, охлаждение, измельчение при необходимости и классификацию порошка по фракциям.

Метод часто применяют для производства железных порошков и материалов для порошковой металлургии. Его преимущества — доступность сырья и возможность промышленного масштабирования. Ограничения связаны с формой частиц, остаточными примесями и необходимостью тщательного контроля атмосферы.

Электролиз

Электролитическое получение металлических порошков основано на выделении металла на катоде из раствора или расплава электролита. В результате формируются дендритные или губчатые осадки, которые затем отделяют, промывают, сушат и измельчают.

Преимущества электролиза

• высокая химическая чистота;
• возможность точного управления составом;
• развитая поверхность частиц;
• применимость для меди, никеля, железа и ряда других металлов.

Основными недостатками являются высокая энергоёмкость, сложность обслуживания электролитических ванн и ограниченная производительность по сравнению с промышленными методами атомизации.

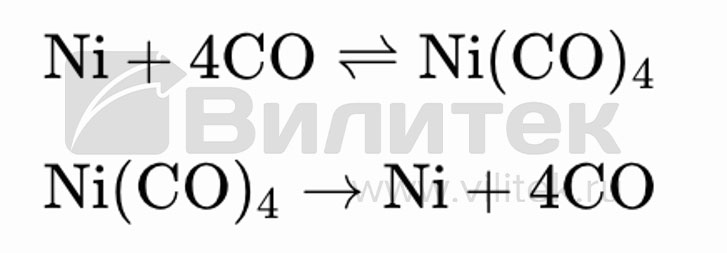

Карбонильный процесс

Карбонильный процесс используют для получения особо чистых и мелкодисперсных порошков, прежде всего железа и никеля. Сначала металл переводят в летучее карбонильное соединение, затем проводят его термическое разложение с образованием металлического порошка.

Такая технология изготовления металлических порошков позволяет получать ультратонкие материалы с высокой чистотой и хорошей воспроизводимостью состава. Однако процесс сложен, требует строгого контроля безопасности и обычно применяется для специальных задач, где высокая стоимость оправдана требованиями к качеству.

Методы атомизации: почему они стали основными для аддитивного производства

Методы атомизации основаны на распылении расплавленного металла на множество мелких капель, которые затвердевают в защитной атмосфере. В отличие от измельчения, атомизация позволяет формировать частицы, близкие к сферической форме.

Именно поэтому методы производства металлических порошков на основе атомизации стали основной группой технологий для SLM, EBM, Binder Jetting, лазерной наплавки и других процессов, где важны текучесть, стабильность нанесения слоя и плотная упаковка порошка.

Атомизация может выполняться газом, водой, плазмой, ультразвуком, центробежными силами или за счет вращающегося электрода. Далее рассмотрим основные варианты подробнее.

Методы атомизации металлических порошков

Вакуумная индукционная плавка с последующей атомизацией расплава инертным газом VIGA

Технология VIGA (Vacuum Induction Melting Inert Gas Atomization) представляет собой сочетание вакуумной индукционной плавки и последующей газовой атомизации расплава. Металл или сплав загружается в тигель, расположенный в вакуумной плавильной камере, где под действием индукционного нагрева расплавляется при температурах до 1650 °C. После дегазации расплав через донное сопло поступает в распылительную камеру и разрушается струями аргона высокого давления на мелкие капли, которые затвердевают в полёте с образованием порошка.

Технология широко применяется для производства порошков нержавеющих и инструментальных сталей, никелевых суперсплавов (например, Inconel 718), кобальт-хромовых сплавов, жаропрочных сталей, материалов для плазменного напыления и других конструкционных сплавов. Получаемые порошки характеризуются хорошей сферичностью частиц, низким содержанием кислорода и высокой производительностью производства.

Основными преимуществами VIGA являются

• высокая производительность;
• возможность промышленного масштабирования;
• относительно невысокая стоимость порошка по сравнению с EIGA и плазменной атомизацией;
• хорошая сферичность и текучесть частиц;
• широкий выбор перерабатываемых сплавов.

Ограничением технологии является наличие тигля. При плавке химически активных металлов, прежде всего титана и его сплавов, а также ряда тугоплавких и реакционноспособных материалов, расплав может взаимодействовать с материалом тигля и загрязняться неметаллическими включениями. По этой причине для титановых порошков, используемых в авиационной и медицинской промышленности, чаще применяют технологии EIGA, PREP или плазменную атомизацию, в которых расплав не контактирует с огнеупорными материалами.

Индукционная плавка электрода с атомизацией инертным газом (EIGA)

Технология EIGA (Electrode Induction Gas Atomization) предназначена для производства высокочистых порошков реакционноспособных и тугоплавких металлов, для которых традиционная плавка в тигле нежелательна или невозможна. В отличие от технологии VIGA, в процессе EIGA отсутствует плавильный тигель, а расплав не контактирует с огнеупорными материалами.

В качестве исходного сырья используется металлический электрод или пруток из целевого сплава. Верхняя часть электрода нагревается индукционным полем в атмосфере инертного газа, образуя тонкий слой расплава. Под действием силы тяжести расплав стекает вниз и попадает в поток аргона высокого давления, создаваемый атомизационной форсункой. Газовый поток разрушает струю металла на мелкие капли, которые сфероидизируются под действием сил поверхностного натяжения, затвердевают в полёте и собираются в приёмном бункере в виде порошка.

Главным преимуществом EIGA является бестигельная плавка. Отсутствие контакта расплава с керамикой исключает загрязнение порошка кислородом, углеродом и неметаллическими включениями, что особенно важно для химически активных металлов.

Преимущества технологии

Технология EIGA широко применяется для производства порошков титана и титановых сплавов (Ti-6Al-4V и др.), циркония, никеля, молибдена, вольфрама, алюминия, магния и интерметаллидов. Одной из основных областей применения являются аддитивные технологии SLM и EBM, где обычно используются порошки фракции 15–63 мкм.

Получаемый порошок характеризуется высокой сферичностью, низким содержанием кислорода и хорошей текучестью, что обеспечивает стабильное формирование слоёв при 3D-печати. По сравнению с VIGA технология EIGA отличается более высокой стоимостью производства, однако позволяет получать порошки качества, необходимого для аэрокосмической, медицинской и других высокотехнологичных отраслей промышленности.

Плазменная атомизация проволоки (PA)

Технология PA (Plasma Atomization) относится к наиболее совершённым методам производства высококачественных металлических порошков для аддитивного производства. В отличие от VIGA и EIGA, в качестве исходного сырья здесь используется не расплав в тигле и не металлический электрод, а проволока из целевого сплава.

Во время работы проволока непрерывно подаётся в рабочую камеру, где одновременно подвергается воздействию нескольких плазмотронов постоянного тока. Высокотемпературные плазменные струи с температурой до 5000 °C плавят металл и одновременно диспергируют его на мельчайшие капли. Под действием сил поверхностного натяжения капли приобретают практически идеальную сферическую форму, после чего быстро охлаждаются и затвердевают в потоке инертного газа. Полученный порошок отделяется от газа и собирается в герметичный приёмный контейнер.

Как и EIGA, плазменная атомизация является бестигельной технологией и позволяет получать высокочистые порошки реакционноспособных металлов. Однако использование нескольких плазмотронов обеспечивает более эффективное дробление расплава и формирование капель, благодаря чему порошок обычно отличается более высокой сферичностью, меньшим количеством сателлитов и повышенным выходом мелкодисперсной фракции, востребованной в аддитивном производстве. По этой причине технология PA считается одной из наиболее совершенных для получения титановых порошков, предназначенных для авиационной, аэрокосмической и медицинской промышленности.

Основные преимущества технологии

Основным недостатком метода является высокая стоимость оборудования и исходного сырья в виде проволоки, поэтому технология обычно применяется для производства порошков с высокой добавленной стоимостью, где требования к чистоте и сферичности являются критическими.

Ультразвуковая атомизация расплава (VUA)

Ультразвуковая атомизация (VUA) представляет собой технологию получения металлических порошков, ориентированную на лабораторные исследования, разработку новых материалов и выпуск небольших партий продукции. В отличие от газовой атомизации, разрушение расплава на капли происходит не под действием потока газа высокого давления, а за счёт ультразвуковых колебаний.

В процессе работы расплавленный металл поступает на вибрационную пластину, связанную с ультразвуковым излучателем. Высокочастотные колебания формируют на поверхности расплава капиллярные волны, которые при достижении определённой амплитуды распадаются на большое количество мелких капель близкого размера. После охлаждения в инертной атмосфере образуется порошок с высокой однородностью и узким гранулометрическим распределением.

Одним из основных преимуществ технологии является возможность управления размером частиц за счёт выбора частоты ультразвука. В зависимости от используемой частоты (20, 40 или 60 кГц) можно получать порошки с различным диапазоном размеров частиц, что особенно важно при разработке новых материалов и проведении научных исследований.

Преимущества технологии

Ультразвуковые атомайзеры применяются для производства порошков нержавеющих сталей, никелевых суперсплавов, кобальтовых сплавов и других конструкционных материалов с температурой плавления до 1200 °C. Благодаря небольшому объёму плавки и производительности до 0,5 кг/ч технология особенно востребована в научно-исследовательских центрах, университетах и лабораториях, где требуется быстрое получение опытных партий порошка.

Как и технология VIGA, ультразвуковая атомизация относится к тигельным методам получения порошков. Контакт расплава с элементами плавильной системы ограничивает её применение для химически активных металлов и сплавов, таких как титан, цирконий и другие реакционноспособные материалы, для которых обычно используют бестигельные технологии EIGA, PA или PREP.

Основным ограничением метода остаётся сравнительно низкая производительность по сравнению с промышленными установками газовой и плазменной атомизации, поэтому VUA используется преимущественно для НИОКР, разработки новых сплавов и малотоннажного производства порошков высокой добавленной стоимости.

Водяная атомизация расплава (WA)

Технология WA (Water Atomization) является одним из наиболее распространённых и экономически эффективных методов промышленного производства металлических порошков. В отличие от газовой атомизации, распыление расплава осуществляется не инертным газом, а струями воды высокого давления, что позволяет значительно снизить себестоимость продукции и повысить производительность процесса.

В ходе работы металлическое сырьё плавится в индукционной печи при температуре до 1800 °C в защитной атмосфере аргона или азота. Далее расплав через сопло поступает в распылительную камеру, где подвергается воздействию струй воды под давлением. Под действием гидродинамических сил струя металла разрушается на множество мелких капель, которые быстро охлаждаются и затвердевают. Полученная суспензия направляется на фильтрацию и сушку, после чего порошок проходит классификацию и упаковку.

По сравнению с газовой атомизацией технология WA обеспечивает значительно более высокую производительность и меньшую стоимость производства. Именно поэтому она широко применяется для крупнотоннажного выпуска порошков, используемых в порошковой металлургии, сварочных материалах, производстве фильтров, фрикционных изделий и конструкционных деталей.

Преимущества технологии

Однако быстрое охлаждение и интенсивное взаимодействие с водой приводят к формированию частиц неправильной или субсферической формы. В результате порошки, полученные методом водяной атомизации, обычно характеризуются:

По этой причине водяная атомизация не используется для производства порошков, предназначенных для SLM- и EBM-печати. Основными областями её применения остаются порошковая металлургия, сварочные материалы, производство фильтров, фрикционных компонентов и других изделий, где на первый план выходят производительность и стоимость порошка, а не максимальная сферичность частиц.

Плазменное распыление вращающегося электрода (PREP)

Технология PREP (Plasma Rotating Electrode Process) относится к наиболее чистым методам производства металлических порошков для аддитивных технологий, аэрокосмической промышленности и медицины. Как и EIGA или PA, данный метод является бестигельным, что позволяет исключить загрязнение расплава продуктами взаимодействия с огнеупорными материалами.

В качестве исходного сырья используется расходуемый металлический электрод, который вращается с высокой скоростью в атмосфере инертного газа. Торец электрода оплавляется плазменной дугой, в результате чего на его поверхности образуется тонкая плёнка жидкого металла. Под действием центробежных сил расплав отделяется от края электрода в виде отдельных капель, которые затвердевают в полёте, формируя высокосферичный металлический порошок.

В отличие от технологий VIGA и EIGA, в PREP отсутствует стадия газового распыления струи расплава. Формирование частиц происходит исключительно за счёт центробежных сил, благодаря чему удаётся значительно снизить количество сателлитов, внутренних пор и других дефектов, характерных для методов атомизации.

Преимущества технологии

Технология PREP особенно востребована для производства порошков титана и титановых сплавов, алюминиевых сплавов, никелевых суперсплавов и других специальных материалов, используемых в авиационной, аэрокосмической и медицинской промышленности. Типичный размер получаемых частиц составляет от 10 до 200 мкм, при этом доля порошка фракцией менее 150 мкм может превышать 80 %.

Дополнительным преимуществом технологии является сравнительно компактная конструкция оборудования. По сравнению с крупногабаритными установками газовой атомизации PREP-комплексы требуют меньшей производственной площади, что упрощает их интеграцию в исследовательские центры и опытно-промышленные участки.

Основным недостатком PREP является сравнительно невысокая производительность и высокая стоимость оборудования. Кроме того, технология требует использования электродов высокого качества, что дополнительно увеличивает себестоимость продукции. По этой причине PREP обычно применяется в случаях, когда требования к чистоте, сферичности и качеству порошка имеют более высокий приоритет, чем производительность производства.

Характеристики металлических порошков: на что смотреть при выборе

Выбор технологии производства напрямую определяет свойства получаемого порошка. Например, порошки водяной атомизации обычно имеют неправильную или субсферическую форму частиц, тогда как технологии VIGA, EIGA, PA и PREP позволяют получать преимущественно сферические порошки. Поэтому при выборе материала для конкретной задачи важно учитывать не только химический состав сплава, но и характеристики самого порошка.

Морфология частиц

Форма частиц оказывает непосредственное влияние на текучесть порошка, плотность упаковки, стабильность подачи и качество готовых изделий.

Для аддитивного производства наиболее предпочтительны сферические частицы, поскольку они обеспечивают:

Наиболее высокой сферичностью обычно обладают порошки, полученные методами PA, PREP, EIGA и ультразвуковой атомизации. Порошки VIGA также характеризуются хорошей сферичностью, и широко используются в аддитивных технологиях. Водяная атомизация, напротив, формирует частицы неправильной формы с шероховатой поверхностью, поэтому такие порошки чаще применяются в порошковой металлургии, а не в SLM-печати.

Отдельное внимание уделяется наличию сателлитов — мелких частиц, прилипших к поверхности более крупных гранул. Их избыток ухудшает текучесть порошка и может приводить к дефектам при формировании слоя.

Гранулометрический состав (PSD)

Размер частиц является одним из ключевых параметров порошка. Различные технологии предъявляют разные требования к диапазону фракций.

Технология	Типичный размер частиц
SLM	15–45 мкм
DMLS	15–53 мкм
EBM	45–100 мкм
Binder Jetting	20–80 мкм
Напыление	100–300+ мкм



Важен не только средний размер частиц, но и ширина распределения. Например, ультразвуковая атомизация позволяет получать порошки с более узким гранулометрическим составом, тогда как при газовой атомизации распределение обычно шире. Для аддитивного производства узкий PSD обеспечивает более стабильное нанесение порошкового слоя и лучшую воспроизводимость результатов печати.

Для контроля распределения размеров применяются:

Химическая чистота и газовый состав

Для многих отраслей важен не только размер частиц, но и химическая чистота порошка.

Особое внимание уделяют содержанию:

Содержание газовых примесей напрямую зависит от используемой технологии. Наиболее низкие уровни кислорода обычно обеспечивают бестигельные методы EIGA, PA и PREP. При производстве порошков химически активных металлов, таких как титан или цирконий, это имеет принципиальное значение, поскольку даже незначительное увеличение содержания кислорода способно ухудшить пластичность и усталостную прочность материала.

Для титановых сплавов аэрокосмического и медицинского назначения содержание кислорода обычно поддерживают на уровне менее 800 ppm.

Высокие требования к чистоте также предъявляются к никелевым суперсплавам, кобальт-хромовым материалам и порошкам для медицинских имплантатов.

Технологические свойства

Даже идеально сферический порошок может оказаться непригодным для конкретной технологии, если его технологические характеристики не соответствуют требованиям процесса.

Насыпная и кажущаяся плотность

Насыпная плотность характеризует массу свободно насыпанного порошка в единице объёма.

Кажущаяся плотность отражает способность частиц уплотняться под воздействием внешних факторов.

Как правило, более сферические порошки обладают более высокой плотностью упаковки, что положительно влияет на стабильность аддитивного производства и качество готовых изделий.

Текучесть

Текучесть определяет способность порошка проходить через воронки, дозаторы и системы подачи.

Для её оценки обычно используют:

• тест Холла (Hall Flowmeter);
• тест Карни (Carney Flowmeter).

Для технологий SLM и EBM текучесть является одним из наиболее важных параметров. Чем легче порошок распределяется по платформе, тем более однородным получается каждый наносимый слой.

Угол естественного откоса

Угол естественного откоса характеризует способность порошка образовывать устойчивую насыпь.

Небольшой угол откоса обычно свидетельствует о хорошей текучести и высокой подвижности частиц. Этот показатель часто используют как дополнительный критерий при оценке пригодности порошка для аддитивного производства.

Оборудование для производства металлических порошков

Современное производство металлических порошков включает широкий спектр оборудования — от мельниц и печей восстановления до высокотехнологичных атомизационных комплексов. Выбор оборудования зависит от требуемого химического состава порошка, формы частиц, производительности и области применения готового материала.

Лабораторные установки

Лабораторное оборудование применяется для научных исследований, разработки новых сплавов и выпуска небольших партий порошков. К данной категории относятся некоторые модели VIGA, EIGA, PREP и ультразвуковые атомайзеры VUA.

Типичные задачи лабораторных установок:

Промышленные линии

Промышленные комплексы предназначены для серийного выпуска металлических порошков. В зависимости от технологии их производительность может составлять от нескольких килограммов до сотен килограммов в час.

Наиболее распространёнными промышленными решениями являются установки VIGA, EIGA, PA, PREP, и WA.

Современные линии оснащаются системами автоматического управления, контроля вакуума и газовой атмосферы, оборудованием для классификации порошков и средствами контроля качества продукции.

Вспомогательное оборудование

Помимо установок получения порошков, производственные участки обычно включают:

• системы просеивания и классификации;
• воздушные классификаторы;
• установки пересыпки порошков;
• оборудование для упаковки порошков винертной атмосфере;
• установки чистки сит;
• установки смешивания металлическихпорошков;
• бункера для хранения;
• установки удаления скрапа (крупных включений) и другое.

Сравнение методов: какой выбрать под вашу задачу?

Ни одна технология не является универсальной. Выбор метода зависит от требований к морфологии частиц, химической чистоте, производительности и стоимости производства.

Сравнение основных методов получения металлических порошков

Метод	Для каких мате­риалов	Ключевая особен­ность техно­логии	Основные приме­нения
Дробление и измель­чение	Хрупкие металлы, сплавы, керамика	Механи­ческое полу­чение порошка без плав­ления; самый простой и эконо­мичный способ	Прес­сование, порош­ковая метал­лургия
Вос­станов­ление оксидов	Fe, W, Mo	Полу­чение порошка химическим вос­станов­лением оксидов; подходит для туго­плавких металлов	Конст­рукцион­ные детали, фильтры, пористые изделия
Электролиз	Cu, Ni, Fe	Высокая химическая чистота за счет электро­химичес­кого осаждения металла	Элект­ротех­ника, спе­циаль­ные мате­риалы
Карбо­нильный процесс	Fe, Ni	Полу­чение ультра­чистых мелко­дисперс­ных порош­ков через образо­вание и разло­жение карбо­нилов	Ката­лизато­ры, MIM, высоко­точные изделия
WA (Water Atomization)	Стали, железные и нике­левые сплавы	Макси­мальная произ­водитель­ность и мини­мальная себе­стои­мость при массовом выпуске	Порош­ковая метал­лургия, прес­сование, серийное произ­водст­во
VIGA	Стали, Inconel, CoCr	Газовая атомизация в вакууме обес­печива­ет низкое содер­жание кислорода и хорошую сферич­ность	Адди­тивное произ­водст­во, наплавка, газо­термичес­кое напы­ление
EIGA	Ti, Zr, Nb и их сплавы	Плав­ление без контакта с тиглем исключает загряз­нение активных металлов	Авиация, медицина, произ­водст­во титановых порош­ков
PA (Plasma Atomization)	Ti, W, Mo, Nb и спе­циаль­ные сплавы	Распы­ление плазмой позво­ляет получать порошки практи­чески идеальной сферич­ности	Высокотехно­логичное адди­тивное произ­водст­во, аэро­косми­ческая отрасль
PREP	Ti, Al, Ni	Центро­бежное распы­ление вращаю­щегося электрода обес­печива­ет мини­мальное коли­чество сател­литов и дефек­тных частиц	Авиация, медицина, HIP, ответст­венные детали
VUA (Vacuum Ultrasonic Atomization)	Спе­циаль­ные сплавы, НИОКР	Высоко­точное полу­чение небольших партий порош­ков с мини­мальными потерями мате­риала	Иссле­дования, разра­ботка новых сплавов, опытное произ­водст­во



Сравнение атоми­зационных технологий

Атомайзеры для неактивных металлов

Тип атомай­зера	WA	VIGA	VUA
Тип процесса	Водяная атоми­зация	Ваку­умная индук­ционная плавка + газовая атоми­зация	Ультра­звуковая атоми­зация расплава
Исходное сырье	Куски, слитки	Куски, слитки, стружка, порошок, прутки	Куски, слитки, гранулы
Макси­мальная рабочая темпе­ратура	до 1800 °C	до 1650 °C	до 1200 °C
Размер частиц	10–300 мкм	15–53 мкм	20–150 мкм (зависит от частоты)
Произ­водитель­ность	до 200 кг/ч	до 100 кг/ч	до 0.5 кг/ч
Расход газа	До 5 м3/ч	До 1800 м3/ч	До 5 м3/ч
Типы металлов	Fe, Ni и др.	Fe, Cu, Ni и др.	Fe, Cu, Ni и др.
Окис­ление	Высокое	Низкое	Очень низкое
Сферич­ность	40–60 %	90 %	≥95 %
Среда распы­ления	Вода	Ar / N₂	Ar / N₂

Атомайзеры для титана и активных металлов

Тип атомай­зера	EIGA	PA	PREP
Тип процесса	Индук­ционная плавка элект­рода + газовая атоми­зация	Плазмен­ная атоми­зация прово­локи	Плазмен­ное распы­ление вращаю­щегося элект­рода
Исходное сырье	Элект­род	Прово­лока	Элект­род
Макси­мальная рабочая темпе­ратура	до 1900 °C	>3000 °C (плазма до 5000 °C)	>3000 °C
Размер частиц	20-60 мкм	15–53 мкм	50-200 мкм
Произ­водитель­ность	до 32 кг/ч	до 15 кг/ч	до 1,5 кг/ч
Расход газа	До 1500 м3/ч	До 30 м3/ч	До 10 м3/ч
Типы металлов	Ti, W, Zr и др.	Ti, W, Zr и др.	Ti, W, Zr и др.
Окис­ление	Низкое	Очень низкое	Очень низкое
Сферич­ность	90 %	≥95 %	≥95 %
Среда распы­ления	Ar / N₂	Ar / N₂	Ar / N₂

Практические рекомендации

Таким образом, для SLM-печати титановых имплантатов чаще всего выбирают EIGA, PA или PREP; для серийного производства стальных порошков — VIGA; для крупнотоннажного выпуска порошков порошковой металлургии — WA; а для разработки новых материалов и опытных партий — VUA.

Контроль качества и сертификация порошков

Даже идеально настроенная технология не исключает необходимости контроля качества каждой партии.

К наиболее распространённым стандартам относятся:

Стандартный комплекс испытаний включает:

Для ответственных отраслей особое значение имеет трассируемость продукции.

Современные производители формируют:

Такая система позволяет отследить историю каждой партии порошка и подтвердить соответствие требованиям заказчика.

Тренды и перспективы развития технологий

Гибридные методы

Всё чаще используются комбинированные технологии, объединяющие атомизацию и последующую обработку порошка. Например, механически полученный порошок может проходить плазменную сфероидизацию для улучшения текучести.

Рециклинг порошков

Повторное использование порошков становится важным направлением развития отрасли.

После работы аддитивной установки часть материала остаётся нерасплавленной. Современные системы позволяют очищать, классифицировать и повторно применять такой порошок без существенного ухудшения характеристик.

Цифровизация производства

Системы искусственного интеллекта постепенно внедряются в управление процессами атомизации.

AI-алгоритмы способны анализировать параметры распыла, температуру расплава и характеристики порошка, автоматически корректируя режимы работы оборудования.

Новые материалы

Активно развиваются направления, связанные с:

Импортозамещение и локализация

Рост спроса на отечественное оборудование способствует развитию локальных технологий производства порошков и оборудования для их получения.

Для многих предприятий это позволяет снизить зависимость от зарубежных поставщиков и повысить устойчивость производственных цепочек.

Как выбрать оборудование для производства порошков?

Перед выбором оборудования рекомендуется ответить на семь ключевых вопросов:

Ответы на эти вопросы позволяют существенно сузить круг подходящих технологий и избежать ошибок при выборе оборудования.

Заключение

Современные методы производства металлических порошков позволяют получать материалы с различными характеристиками для аддитивного производства, порошковой металлургии, напыления и специальных отраслей промышленности.

Выбор конкретной технологии определяется требованиями к чистоте, форме частиц, производительности и экономике процесса. В большинстве случаев именно технология получения порошка определяет свойства будущего изделия и эффективность всего производственного цикла.

Компания Вилитек поставляет оборудование для газовой, плазменной, ультразвуковой, центробежной и водяной атомизации, установки плазменной сфероидизации, а также вспомогательное оборудование для подготовки, классификации и анализа порошков. Специалисты компании помогают подобрать технологию, производят полный цикл изготовления и поставки линии оборудования, выполняют пусконаладочные работы и обучают персонал работе с оборудованием.

FAQ

Чем отличается газовая атомизация от плазменной?

Газовая атомизация распыляет расплав струями инертного газа. Плазменная атомизация использует плазмотроны для плавления и диспергирования металлической проволоки. Плазменный метод обычно обеспечивает более высокую сферичность и чистоту порошка.

Какой порошок лучше всего подходит для SLM 3D-принтера?

Для технологии SLM обычно используют сферические металлические порошки с размером частиц 15–45 мкм, высокой текучестью, низким содержанием кислорода и минимальным количеством сателлитов. Такие характеристики обеспечивают равномерное нанесение слоя, стабильное плавление и высокую плотность готовых деталей.

Наиболее распространёнными технологиями получения порошков для SLM являются VIGA, EIGA, PA и PREP:

• для нержавеющих сталей, никелевых суперсплавов и сплавов CoCr чаще всего применяют VIGA;
• для титановых сплавов аэрокосмического и медицинского назначения обычно используют EIGA, PA или PREP;
• для особо ответственных изделий с повышенными требованиями к чистоте и сферичности предпочтение часто отдают PA и PREP.

Порошки, полученные методом водяной атомизации (WA), как правило, не подходят для SLM из-за низкой сферичности частиц и недостаточной текучести. Для использования в аддитивном производстве они обычно требуют дополнительной обработки, например плазменной сфероидизации.

Можно ли использовать один и тот же порошок для SLM и прессования?

Иногда это возможно, но чаще требования различаются. Для SLM необходимы более высокая сферичность и узкое распределение размеров.

Как контролировать содержание кислорода в порошке?

Контроль содержания кислорода начинается ещё на этапе производства порошка. Для снижения окисления используются вакуум, инертные газы (аргон, азот) и технологии, минимизирующие контакт расплава с воздухом. После получения порошка содержание кислорода, азота и водорода контролируют с помощью специализированных газоанализаторов. Для титана, никелевых суперсплавов и других ответственных материалов этот показатель является одним из ключевых параметров качества, поскольку избыток кислорода может ухудшать пластичность и механические свойства готовых изделий.

Сколько стоит установка для газовой атомизации?

Стоимость зависит от производительности, степени автоматизации и комплектации. Лабораторные установки значительно дешевле промышленных линий.

Какие требования к помещению для лабораторной установки?

Требования зависят от выбранной технологии, однако в большинстве случаев необходимо предусмотреть достаточную электрическую мощность, подачу инертных газов (аргон или азот), систему охлаждения и вентиляции. Большинство лабораторных атомайзеров может быть установлено в обычном производственном или исследовательском помещении без строительства отдельного цеха.

Можно ли перерабатывать отработанный порошок из 3D-принтера?

Да. После анализа характеристик и классификации материал может повторно использоваться в производстве.

Можно ли получить порошок в домашней лаборатории?

Получение металлических порошков промышленного качества требует специализированного оборудования и строгого соблюдения требований безопасности.

В чем отличие производства стального и алюминиевого порошка?

Для стальных сплавов выбор технологии зависит прежде всего от области применения готового порошка. Для аддитивного производства обычно используют газовую атомизацию VIGA, позволяющую получать сферические частицы с хорошей текучестью. Для порошковой металлургии, прессования и спекания широко применяется водяная атомизация WA, обеспечивающая высокую производительность и низкую себестоимость продукции.

Алюминиевые порошки чаще получают методами газовой или центробежной атомизации (VIGA), поскольку для них особенно важны высокая сферичность частиц и контроль окисления. Кроме того, алюминий значительно быстрее образует оксидную плёнку на поверхности частиц, поэтому требования к защитной атмосфере и хранению порошка обычно выше, чем для большинства стальных сплавов.
