Вакуумная печь спекания: какие бывают печи и как выбрать процесс

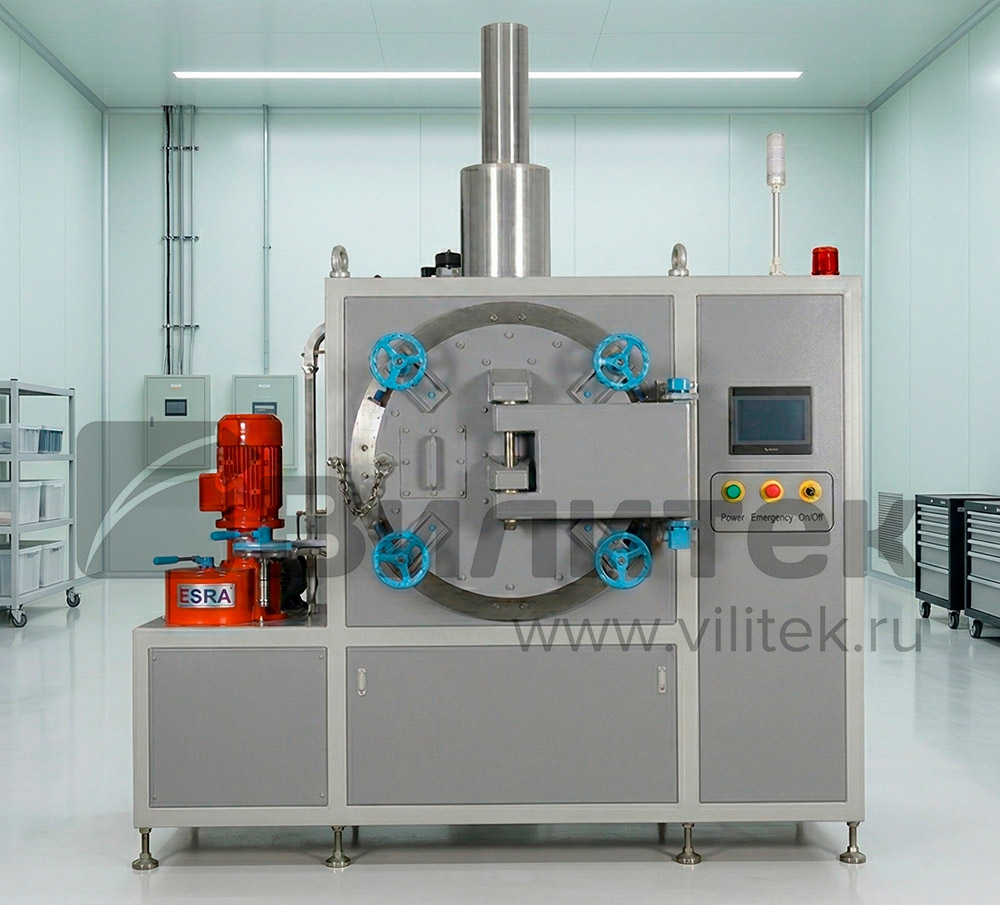

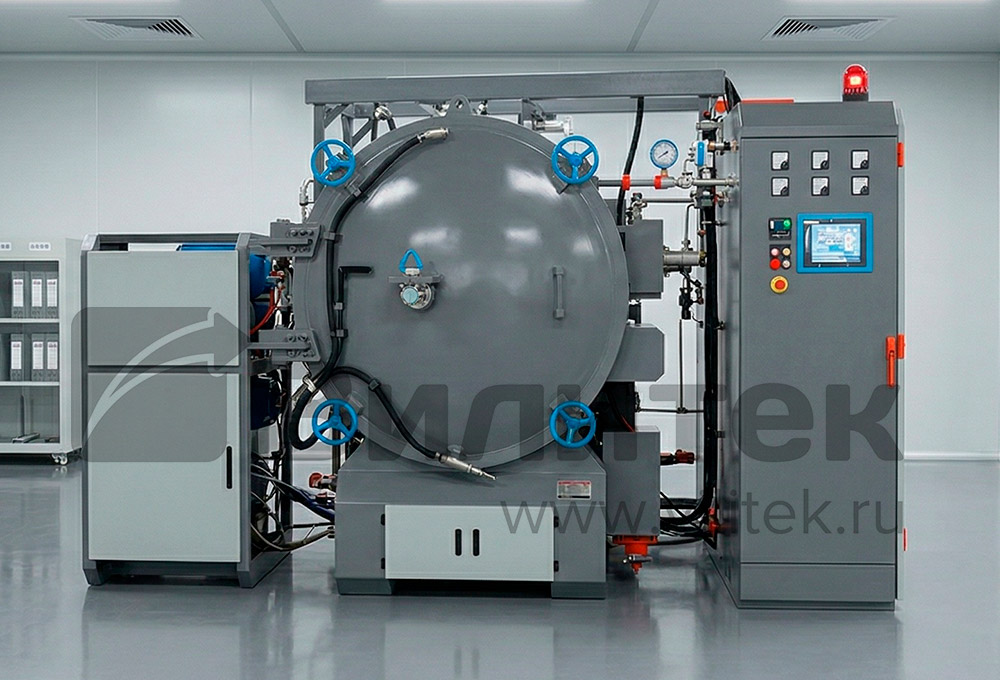

Вакуумная печь спекания — это не просто камера для нагрева порошковой заготовки. В высокотехнологичной промышленности она является инструментом управления остаточным кислородом, содержанием углерода, удалением связки, скоростью нагрева, равномерностью температуры и остаточной пористостью. Именно поэтому вакуумное спекание применяют для твердых сплавов, деталей MIM, неоксидной керамики, функциональных материалов, мишеней для распыления, медицинских изделий и части аэрокосмических компонентов.
Важно понимать и другое: под запросом «вакуумная печь спекания» на практике часто скрывается не один класс оборудования, а целое семейство установок — от обычных вакуумных печей без внешнего давления до печей спекания под давлением газа, печей спекания с газостатическим доуплотнением, вакуумных горячих прессов и установок искрового плазменного спекания. Горячее изостатическое прессование (ГИП, HIP), строго говоря, уже не является классической вакуумной печью, а представляет собой отдельную стадию или отдельную установку для окончательного уплотнения.
Что такое вакуумная печь спекания и зачем она нужна
С инженерной точки зрения спекание — это уплотнение и связывание частиц порошка при нагреве, как правило ниже температуры полного расплавления основной фазы. Если материал чувствителен к окислению, загрязнению или обезуглероживанию, вакуумная среда дает заметное преимущество: она снижает поверхностное загрязнение, уменьшает риск окисления и помогает получить более чистую и воспроизводимую микроструктуру.
Для части материалов этого уже достаточно. Но для сложных задач — например, когда нужна плотность, близкая к теоретической, минимальный объем закрытых пор, совмещенное удаление связки, повышенное давление газа или одновременное приложение механического давления, — обычной вакуумной печи недостаточно. Тогда применяют печи спекания с газостатическим доуплотнением, горячее прессование, установки искрового плазменного спекания или маршрут со стадией ГИП.
Какие бывают вакуумные печи спекания
Ниже приведена практическая классификация оборудования, с которой удобно работать при выборе технологии.
Периодическая вакуумная печь с графитовой горячей зоной
- Что делает: спекание без внешнего давления, при необходимости — с регулируемым парциальным давлением газа.
- Типичные материалы: стали, твердые сплавы, неоксидная керамика, композиты.
- Сильные стороны: лучшее сочетание универсальности и стоимости, возможен совмещенный маршрут с удалением связки.
- Ограничения: не лучший выбор для материалов, чувствительных к углероду.
Вакуумная печь с металлической горячей зоной (Mo/W)
- Что делает: чистое высокотемпературное спекание в высоком вакууме или защитном газе.
- Типичные материалы: углеродочувствительные и особо требовательные материалы.
- Сильные стороны: более чистые условия процесса, меньше риск углеродного загрязнения.
- Ограничения: горячая зона дороже, обслуживание сложнее.
Печь спекания под давлением газа / печь спекания с газостатическим доуплотнением
- Что делает: вакуумное спекание, спекание в инертном газе и спекание под повышенным давлением газа в одной системе.
- Типичные материалы: твердые сплавы, Si3N4, SiC, детали с повышенным требованием к плотности.
- Сильные стороны: меньшая остаточная пористость, можно совместить спекание с доуплотнением.
- Ограничения: более дорогой сосуд и более сложная газовая система.
Печь удаления связки и спекания для MIM
- Что делает: удаление связки и последующее спекание в одном маршруте или в одной камере.
- Типичные материалы: детали MIM и часть изделий аддитивного производства на основе связующего.
- Сильные стороны: высокая повторяемость, меньше риск повреждения хрупких заготовок после удаления основной части связки.
- Ограничения: нужны конденсатоуловители, продуманная газодинамика и контроль отходящих газов.
Вакуумный горячий пресс
- Что делает: одновременный нагрев и одноосное давление.
- Типичные материалы: B4C, Si3N4, функциональная керамика, композиционные материалы, мишени для распыления.
- Сильные стороны: очень высокая плотность и хорошие механические свойства.
- Ограничения: чаще ограничен простыми формами и меньшей производительностью.
Установка искрового плазменного спекания (SPS)
- Что делает: нагрев импульсным током через оснастку и/или заготовку при одновременном приложении давления.
- Типичные материалы: наноструктурированные материалы, функциональная керамика, композиты, трудноспекаемые системы.
- Сильные стороны: короткие циклы, ниже температура спекания и меньшее время выдержки по сравнению с обычным горячим прессованием.
- Ограничения: ограничения по размеру и оснастке, возможен перенос углерода из графитовой оснастки.
Горячее изостатическое прессование (ГИП, HIP; смежная стадия)
- Что делает: уплотнение детали горячим изостатическим давлением газа.
- Типичные материалы: литые детали, порошковые материалы, MIM, аддитивное производство, медизделия, аэрокосмические и электронные компоненты.
- Сильные стороны: устраняет внутреннюю пористость и повышает усталостную долговечность.
- Ограничения: не заменяет стадию формования; это отдельный процесс и отдельный сосуд высокого давления.
На практике первые два класса покрывают большую часть классического вакуумного спекания. Если же нужно получить более высокую плотность без переноса деталей в другой агрегат, переходят к печам спекания под давлением газа и к печам спекания с газостатическим доуплотнением. Если материал плохо уплотняется за счет диффузионных процессов, применяют горячее прессование или установки искрового плазменного спекания.
Рисунок 1. Ориентиры по температуре для основных маршрутов спекания
Сводная схема по типичным рабочим окнам процесса. Значения ориентировочные и зависят от материала и связки.
Какие процессы идут в вакуумной печи спекания
Классифицировать процессы полезно по двум осям: по механизму уплотнения и по технологическому маршруту. Базовое деление — на твердофазное и жидкофазное спекание. Кроме них, в промышленности встречаются спекание с временной жидкой фазой, реакционное и активированное спекание, спекание под давлением, а также маршруты с обязательным удалением связки.
|
Процесс |
Физическая суть |
Где встречается |
Что дает |
|
Твердофазное спекание |
Уплотнение происходит полностью в твердом состоянии |
Стали, часть керамики, многие стандартные маршруты порошковой металлургии |
Хорошая управляемость размеров, но выше требования к времени и температуре |
|
Жидкофазное спекание |
Во время нагрева появляется жидкая фаза, которая ускоряет перенос вещества |
Твердые сплавы, часть технической керамики, некоторые порошковые системы |
Быстрое уплотнение и закрытие пор, но более чувствительная микроструктура |
|
Спекание с временной жидкой фазой |
Жидкая фаза появляется на ранней стадии, а затем исчезает |
Часть многокомпонентных систем и специальных порошковых смесей |
Компромисс между высокой плотностью и сохранением свойств твердофазного финала |
|
Реакционное или активированное спекание |
Ускорение спекания за счет реакции или специальных добавок |
Трудноспекаемые керамики и композиты |
Ниже температура или короче цикл, но выше чувствительность к рецептуре |
|
Удаление связки — предспекание — окончательное спекание |
Сначала удаляется связка, затем выгорают остатки, и только после этого начинается основное уплотнение |
MIM, CIM, аддитивные технологии на связке |
Позволяет получать сложную геометрию, но требует очень аккуратной газодинамики и ловушки конденсата |
|
Спекание с приложением давления |
Спекание интенсифицируется внешним одноосным давлением |
Горячее прессование и SPS |
Почти максимальная плотность, меньше пор, меньшее время цикла |
|
Спекание с газостатическим доуплотнением / последующее ГИП |
После стадии спекания материал дополнительно уплотняется под высоким давлением газа |
Твердые сплавы, ответственные детали, порошковая металлургия, аддитивное производство, MIM |
Минимизация закрытых пор и повышение эксплуатационной надежности |
Особый случай — маршруты MIM и другие технологии, в которых формование ведется на связке. Здесь спекание нельзя рассматривать отдельно от стадии удаления связки. Удаление связки может быть термическим, растворным или каталитическим, а на практике успех процесса часто определяется не максимальной температурой, а тем, насколько хорошо печь обеспечивает отвод продуктов разложения, улавливание конденсата и контроль состава атмосферы.
Рисунок 2. Качественная карта выбора оборудования
Сводная схема выбора: помогает быстро понять, где та или иная технология сильнее по масштабу применения и по потенциалу достижения высокой плотности.
Как выбрать вакуумную печь спекания под конкретную задачу
|
- Химия материала и горячая зона. Если материал чувствителен к углероду, чаще выбирают металлическую горячую зону. Для более универсальных и экономичных задач подходит графитовая горячая зона.
- Нужна ли стадия удаления связки в этой же установке. Для MIM и аналогичных маршрутов важны не только вакуум и температура, но и конденсатоуловитель, защита горячей зоны, управление отводом газообразных продуктов разложения и работа при регулируемом парциальном давлении.
- Какая плотность действительно нужна. Если достаточно обычного вакуумного спекания - нет смысла переплачивать за печь спекания с газостатическим доуплотнением. Если пористость критична для усталости, герметичности или износа, следует рассматривать либо такое доуплотнение в том же агрегате, либо отдельное газостатическое уплотнение.
- Какой масштаб производства нужен. Для НИОКР и мелких серий лучше подходят гибкие печи периодического действия и прессовые установки. Для больших объемов все большее значение имеют автоматизация, многокамерные схемы и роботизация. В ряде задач автоматизированные многокамерные вакуумные линии уже рассматривают как альтернативу традиционным проходным печам с сетчатым конвейером.
- Насколько важны атмосфера и повторяемость. Чем выше стоимость детали и чем чувствительнее материал, тем важнее управлять не только вакуумом, но и типом газа, его чистотой, направлением потока, парциальным давлением и скоростью охлаждения.
Итог простой: в высокотехнологичной промышленности слово "печь" уже давно означает не только источник температуры. Современная вакуумная печь спекания - это часть маршрута управления химией, пористостью, геометрией, себестоимостью и воспроизводимостью детали.
Вопросы и ответы
Чем вакуумная печь спекания отличается от печи в защитной атмосфере?
Вакуум лучше позволяет управлять окислением, загрязнением поверхности, химическим состоянием поверхностного слоя и остаточным содержанием примесей после цикла. Для чувствительных материалов это критично.
Когда обычной вакуумной печи спекания уже недостаточно?
Когда требуется очень высокая плотность, минимальная пористость, совмещенное удаление связки или дополнительное давление газа и одноосное давление, тогда нужны печи спекания с газостатическим доуплотнением, горячее прессование, установки искрового плазменного спекания или отдельная стадия горячего изостатического прессования.
Какие материалы чаще всего спекают в вакууме?
Твердые сплавы, стали и детали MIM, неоксидную керамику, композиционные материалы, мишени для распыления и ряд функциональных материалов.
