Вакуумная печь для отпуска: руководство по выбору

Что такое отпуск и зачем нужна вакуумная среда

Отпуск — это завершающая операция термической обработки, при которой закалённая на мартенсит сталь нагревается до температуры ниже критической точки, выдерживается определённое время и затем охлаждается. Основная цель — снять внутренние напряжения, возникшие при закалке, повысить вязкость и пластичность материала, сохраняя при этом приемлемый уровень прочности и твёрдости.

В процессе отпуска мартенсит — характерная для закалённых сталей игольчатая или реечная микроструктура — распадается на более равновесные фазы: троостит или сорбит отпуска. Именно от температуры нагрева и времени выдержки зависит итоговый комплекс механических свойств изделия.

Почему именно вакуум? При отпуске в обычных атмосферных печах поверхность изделия взаимодействует с кислородом и влагой, что приводит к окислению (появлению окалины) и обезуглероживанию. Вакуумная среда исключает эти нежелательные процессы: деталь выходит из печи с чистой, блестящей поверхностью, не требующей дополнительной механической обработки.

Вакуумная печь для отпуска

Виды отпуска стали: низкий, средний, высокий

Выбор режима отпуска определяется условиями эксплуатации будущего изделия. Существует три основных вида, каждый из которых формирует уникальный набор свойств.

Важно: отпускная хрупкость. В диапазоне 250–350 °C возникает отпускная хрупкость I рода — необратимое снижение ударной вязкости. Этот температурный «провал» необходимо избегать. У легированных сталей с содержанием Cr, Mn и Ni при температурах выше 500 °C и медленном охлаждении возможна обратимая хрупкость II рода.

Типы вакуумных печей для отпуска

Для отпуска в вакуумной среде используется несколько конструктивных типов печей. Выбор зависит от масштабов производства, типа обрабатываемых изделий и требуемой точности температурного контроля.

Ретортные печи

Наиболее распространённый и экономичный тип для операций отпуска. Конструкция включает герметичную реторту (рабочую камеру), снаружи которой расположены нагревательные элементы. Реторта не требует глубокого вакуума и рассчитана на температуры до 750 °C, что полностью покрывает весь диапазон отпуска. Благодаря простоте конструкции и невысокой стоимости ретортные печи являются наиболее популярным решением для выделенных линий отпуска.

Камерные вакуумные печи

Универсальный тип оборудования с боковой загрузкой. Камерные печи позволяют проводить не только отпуск, но и другие виды термообработки — закалку, отжиг, дегазацию. Они оснащаются системой газового охлаждения и могут работать при температурах до 1350 °C. Целесообразны, когда производство требует гибкости в выборе технологических операций.

Шахтные вакуумные печи

Загрузка осуществляется сверху, что удобно для длинномерных деталей — валов, осей, пружин. Хорошо подходят для серийного отпуска крупных партий однотипных изделий. Рабочая температура до 1000 °C, вакуум или защитная атмосфера (азот, аргон).

Элеваторные печи

Подъёмный механизм загрузки обеспечивает удобную работу с тяжёлыми садками. Применяются на крупных металлургических предприятиях для обработки массивных деталей. Отличаются высокой производительностью и равномерностью прогрева.

Принцип работы вакуумной печи для отпуска

Технологический цикл отпуска в вакуумной печи состоит из нескольких последовательных этапов, каждый из которых критически важен для получения требуемых свойств изделия.

Этап 1. Загрузка и герметизация

Изделия помещаются в рабочую камеру (реторту) на специальные опоры или в корзинах. Дверь закрывается и обеспечивается герметичность камеры. Масса садки зависит от типоразмера печи и может составлять от 50 до 800+ кг.

Этап 2. Откачка воздуха и создание вакуума

Вакуумная система откачивает воздух из камеры до необходимого уровня разрежения. Для отпуска, как правило, не требуется глубокий вакуум — достаточно давления порядка 10⁻¹–10⁻² мбар. Это значительно проще и дешевле, чем вакуум для пайки или спекания (10⁻⁴–10⁻⁵ мбар). В ряде случаев после откачки камера заполняется инертным газом (азот, аргон) для создания защитной атмосферы.

Этап 3. Нагрев

Нагревательные элементы (резистивные или индукционные) повышают температуру до заданного значения. Современные системы управления обеспечивают точность поддержания температуры ±3–5 °C и равномерность прогрева по всему объёму садки. Скорость нагрева программируется в зависимости от массы и конфигурации деталей.

Этап 4. Выдержка

Изделия выдерживаются при заданной температуре в течение расчётного времени. На этом этапе происходит основная трансформация микроструктуры — распад мартенсита с выделением карбидов и формированием феррито-цементитной смеси соответствующей дисперсности.

Этап 5. Охлаждение

В зависимости от марки стали охлаждение происходит в вакууме, в потоке инертного газа или при медленном напуске воздуха. Для легированных сталей, склонных к отпускной хрупкости II рода, применяется ускоренное охлаждение газом. → охлаждение.

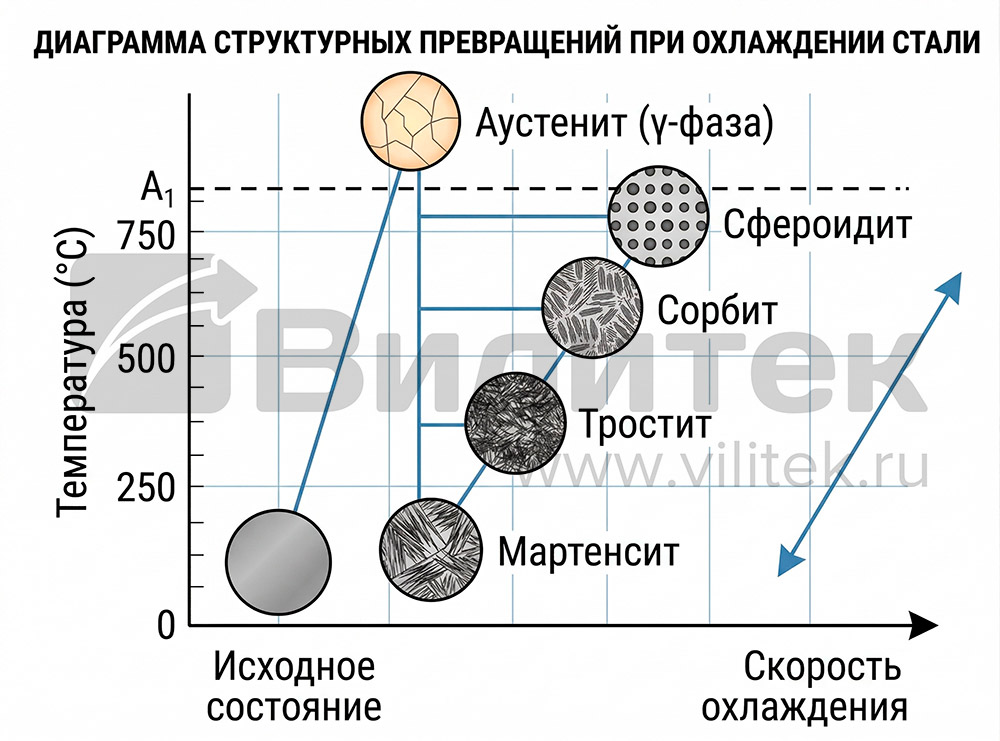

Диаграмма структурных превращений

Ключевые технические характеристики

При оценке вакуумной печи для отпуска следует обращать внимание на набор параметров, определяющих её производительность, точность и эксплуатационные расходы.

Области применения

Вакуумные печи для отпуска востребованы в отраслях, где к изделиям предъявляются повышенные требования по качеству поверхности, точности свойств и повторяемости результатов.

Критерии выбора вакуумной печи для отпуска

Подбор оборудования — ответственный этап, от которого зависит качество продукции и экономика производства.

Номенклатура изделий

Определите максимальные габариты и массу деталей. Для длинномерных изделий подойдут шахтные печи, для массивных — элеваторные, для стандартных садок — ретортные или камерные.

Требуемые виды термообработки

Если нужен только отпуск — ретортная печь обеспечит оптимальное соотношение цены и функциональности. Если планируется закалка, отжиг, пайка — выбирайте универсальные камерные модели.

Производительность

Оцените количество садок в смену и их массу. Для высокосерийного производства может потребоваться установка нескольких ретортных печей параллельно — это распространённая практика.

Равномерность температуры

Для ответственных деталей (авиация, медицина) необходима равномерность ±2–3 °C. Для общемашиностроительных задач допускается ±5 °C.

Инфраструктура

Учитывайте потребности печи в оборотной воде, электроэнергии (мощность подключения), инертных газах, площади цеха и грузоподъёмности кранового оборудования.

Обслуживание и типичные ошибки

Регламентное обслуживание

Типичные ошибки при эксплуатации
