Соответствие сварочных камер Вилитек нормам и стандартам авиационно-космической отрасли
В авиационной и аэрокосмической отраслях сварка титановых сплавов строго регламентирована нормативными документами, включая ПИ 1.4.1898-2003, из-за высоких требований к прочности, коррозионной стойкости и надежности соединений. Кислород, азот и водород, содержащиеся в воздухе, даже в минимальных количествах ухудшают механические свойства титана, поэтому работы по сварке должны выполняться исключительно в инертной среде (аргон, гелий) или вакууме. Это исключает образование оксидов, пор и трещин в швах, критически важных для деталей двигателей, фюзеляжей и топливных систем.

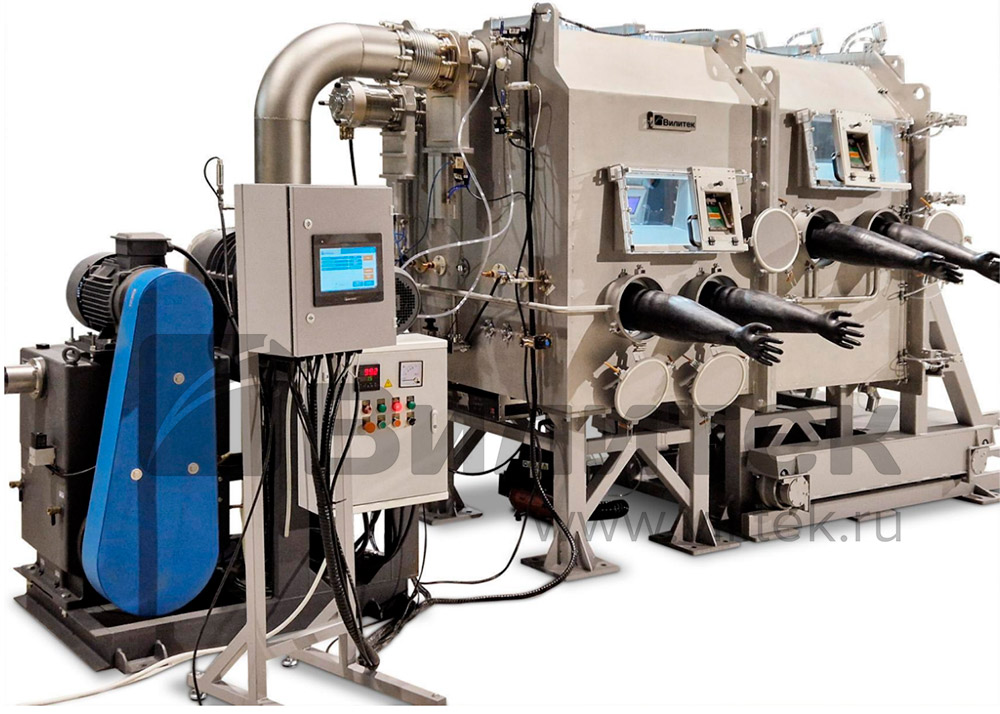

Вакуумируемые сварочные камеры VBOX VW представляют собой надежное решение для работы с титановыми сплавами и другими тугоплавкими металлами в условиях контролируемой атмосферы. Эти камеры соответствуют строгим требованиям авиационно-космической отрасли и обеспечивают высокое качество сварных швов за счёт минимального содержания кислорода, влаги и других примесей в рабочей среде.
Ключевым преимуществом серии является модульность конструкции, позволяющая адаптировать оборудование под конкретные задачи — от сварки мелких узлов до обработки крупногабаритных деталей, таких как корпуса двигателей или топливные баки. Системы регенерации аргона, автоматический контроль герметичности и возможность интеграции со сварочными манипуляторами делают эти камеры идеальным выбором для ответственных производств.
Для предприятий, работающих по индивидуальным техническим заданиям, Вилитек предлагает услуги проектирования нестандартных камер. Например, модели с увеличенной длиной или цилиндрической формой изготавливаются с учётом специфики заказчика.
|
Модель |
Внутренние размеры, ШхГхВ, мм |
Количество портов, шт. |
|
VBOX VW 1000 |
1000х1000х1000 |
2 |
|
VBOX VW 1500 |
1500х1000х1000 |
3 |
|
VBOX VW 2000 |
2000х1000х1000 |
4 |
|
VBOX VW 20464 |
2200*1300*1550 |
10 |
Ниже представлена таблица соответствия между стандартными типами камер, согласно ПИ 1.4.1898-2003, и моделями Вилитек. Для типов камер, не соответствующих нашим стандартным моделям, доступно изготовление по индивидуальным размерам. Все изделия могут быть оборудованы системой регенерации аргона. В комплекте может быть поставлен вакуумный насос.
|
Тип камер |
Характеристики камеры УСКС |
Область применения |
Рекомендуемая модель VBOX VW |
|
УСКС-1 |
Диаметр 1600 мм, длина 2600 мм с форвакуумным и диффузионным насосами |
Для ручной и механизированной сварки узлов непрерывными швами и точками. |
VBOX VW 20464 |
|
УСКС-2p |
Диаметр 700 мм, длина 1000 мм |
Для экспериментальных работ и ручной, автоматической сварки. |
VBOX VW 1000
|
|
УСКС-4M |
Габариты: 2940×1600×760 мм |
Для ручной сварки деталей сложной конфигурации (штангоуты, трубопроводы, кронштейны и другие узлы). |
VBOX VW 20464 |
|
УСКС-5 |
Диаметр 1450 мм, длина 2200 мм |
Для дуговой сварки продольных и кольцевых стыков цилиндрических и конических обечаек с осью вращения в горизонтальной и вертикальной плоскостях. |
VBOX VW 20464 |
|
УСКС-7 |
Габариты: 5000×1400×3200 мм |
Для автоматической и ручной дуговой сварки кольцевых, продольных, поперечных стыков на изделиях типа тел вращения в различных пространственных положениях. |
Под заказ |
|
УСКС-9 |
Габариты не указаны |
Для ручной и автоматической сварки шар-баллонов. |
Под заказ |
|
УСКС-10 |
Диаметр 800 мм, длина 1000 мм |
Для ручной сварки мелких узлов. |
VBOX VW 1000
|
|
УСКС-12 |
Диаметр 1250 мм, длина 1600 мм |
Для ручной сварки мелких узлов. |
VBOX VW 1500 |
|
УСКС-15 |
Габариты: 800×1000×1000 мм (В×Ш×Д) |
Для ручной сварки мелких узлов. |
VBOX VW 1000 |
|
УСКС-17 |
Габариты: 800×1000×2200 мм (В×Ш×Д) |
Для ручной сварки мелких узлов. |
VBOX VW 2000 |
|
УСКС-20 |
Габариты: 2500×3000×2500 мм (Ш×В×Д) |
Для автоматической сварки кольцевых, круговых и продольных швов, а также ручной сварки корпусных деталей и узлов преимущественно для шумоглушения двигателей. |
VBOX VW 20464 |
|
УСКС-21 |
Габариты: 1250×1250×3500 мм (Ш×В×Д) |
Для ручной сварки мелких узлов. |
Под заказ |
|
УСКС-24 |
Габариты: 1200×2000×1700 мм (Ш×Д×В) |
Для автоматической сварки кольцевых швов, ручной подварки шаровых узлов. |
VBOX VW 20464 |
|
УСКС-25 |
Диаметр 2500 мм, высота 3000 мм, длина 1800 мм |
Для автоматической сварки кольцевых, круговых и продольных швов, а также ручной сварки корпусных деталей и узлов преимущественно для шумоглушения. |
Под заказ |
Компания Вилитек производит широкий ассортимент камер для сварки в контролируемой атмосфере, ознакомиться с которым можно на сайте. Для консультации и подбора индивидуального решения для вашей задачи закажите звонок специалиста или свяжитесь с нами по контактам, указанным на сайте.
