Ввод в эксплуатацию комплекса для определения теплового сопротивления микросхем

В июле 2025 года специалистами ООО «Вилитек» успешно завершены работы по проектированию, сборке, апробации и вводу в эксплуатацию комплекса для определения теплового сопротивления микросхем. Комплекс создан в соответствии с принятыми отраслевыми стандартами и предназначен для проведения испытаний по контролю тепловых параметров микроэлектронных компонентов.

Актуальность

Современные высокоплотные интегральные схемы предъявляют повышенные требования к управлению тепловыми режимами. Оценка теплового сопротивления микросхем необходима как на этапе разработки, так и при входном контроле партий в рамках ОТК и испытаний по требованиям стандартов. Разработанный комплекс ориентирован на реализацию именно таких задач.

Состав комплекса и возможности

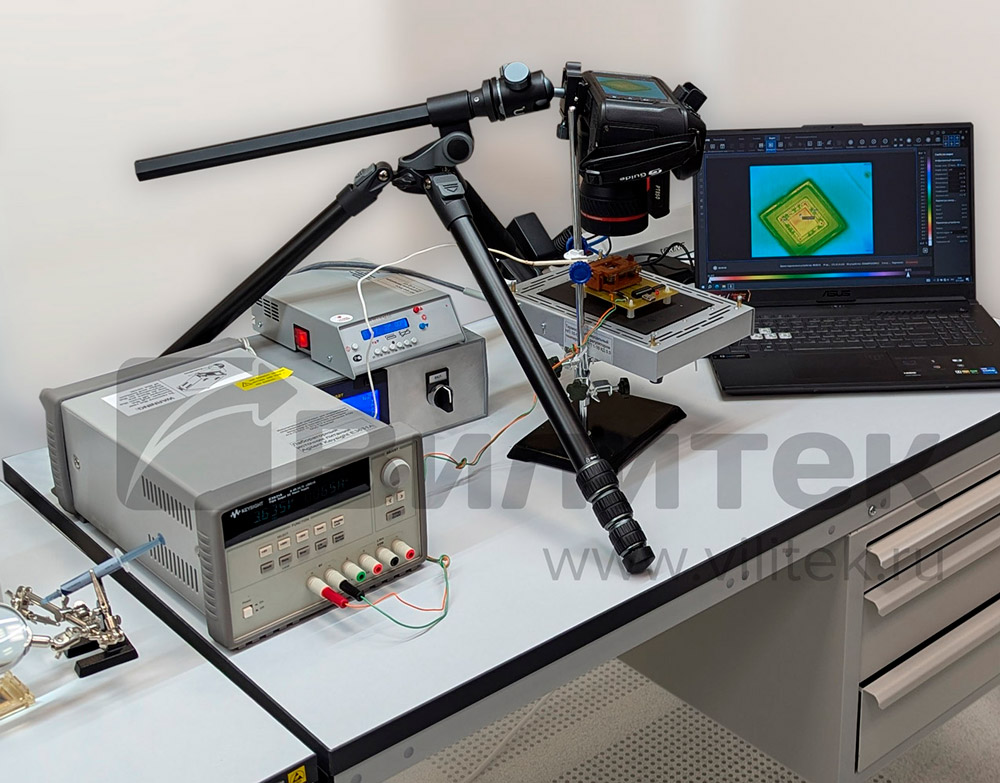

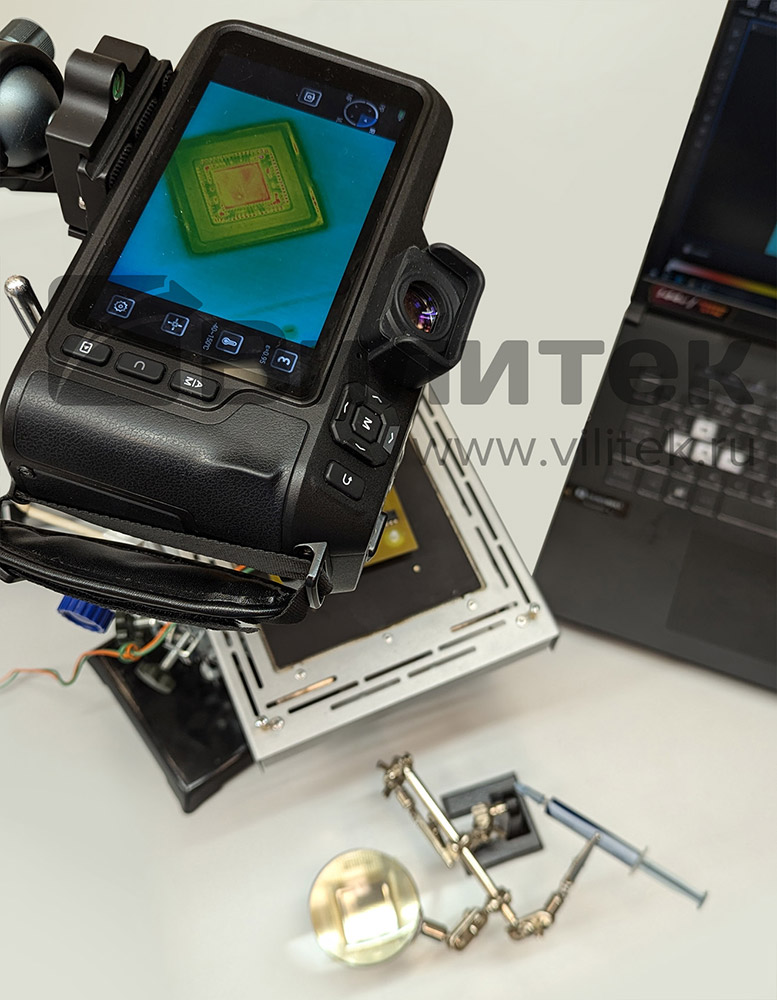

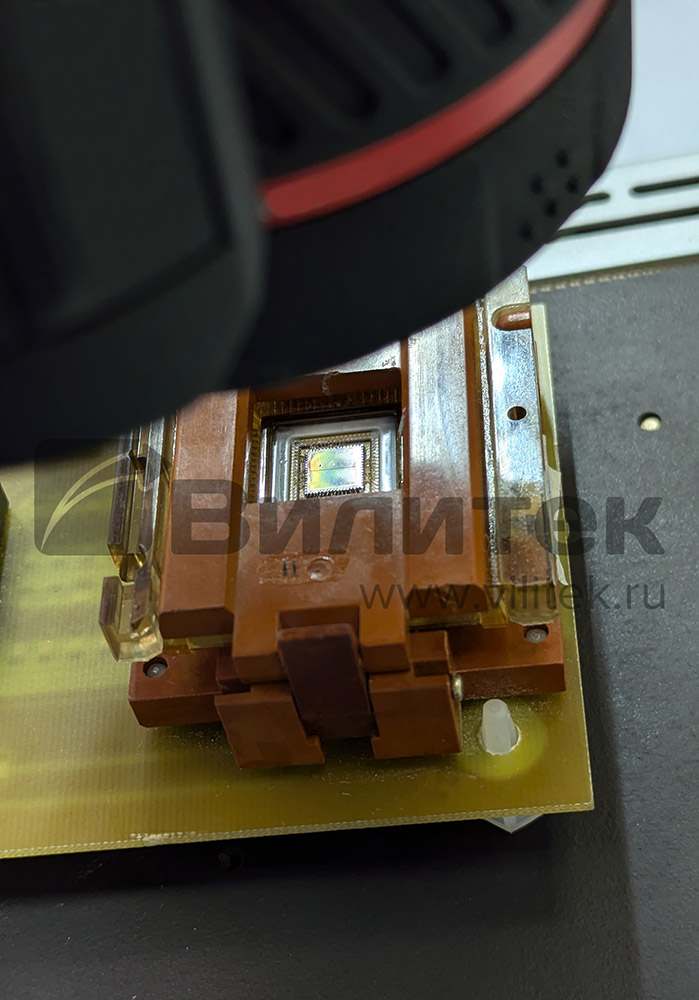

Комплекс состоит из измерительно-испытательных устройств, основой которых является тепловизионная система с температурной чувствительностью ≤25мK и разрешением до 2048 × 1536, нагреватель микросхемы с блоком поддержания температуры микросхемы со стабильностью ± 0,01 °C/час, автоматизированной системой выгрузки массива данных и получения расчетного значения теплового сопротивления испытываемой микросхемы.

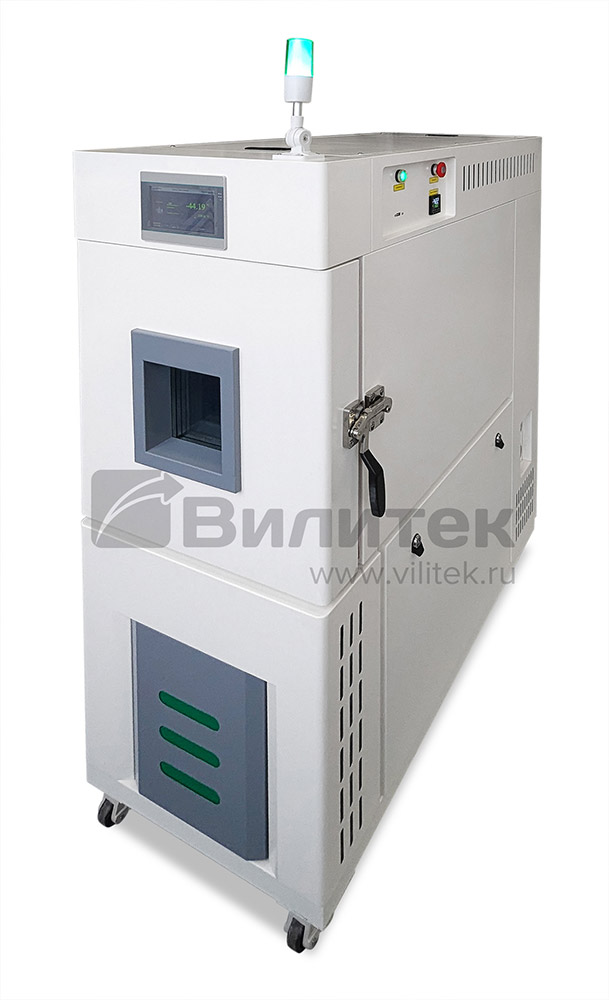

Комплекс также оснащен термостатирующей камерой тепло-холод c рабочим диапазоном -75°C…180°C и точностью поддержания уставки ±0,2°C для возможности измерения теплового сопротивления с помощью неразрушающего метода через определение термочувствительной характеристики полупроводниковых изделий.

Методика и апробация

Специально для данного комплекса была разработана и внедрена методика определения теплового сопротивления микросхем заказчика. Методика учитывает особенности конструкции полупроводниковых изделий, соответствует принятому у заказчика отраслевому стандарту. Комплекс прошел первичную аттестацию.

Комплекс был принят и введён в эксплуатацию на территории заказчика. Оборудование используется по назначению, осуществляется автоматизированный контроль и запись рабочих параметров.

Применение и возможности дальнейшего производства

Мы надеемся, что наша экспертиза, опыт разработки и запуска подобных испытательных систем позволит предприятиям в области электронной компонентной базы, радиоэлектроники и приборостроения реализовывать их амбициозные проекты.
